1、空分裝置一液位自動控制系統，液位測量采用差壓變送器、DCS和氣動薄膜調節閥構成調節系統，開車初期，投自動液位波動很大，無法滿足生產要求
故障檢查、分析：開車初期，由于系統冷量未達到平衡，同時液位導壓管內冷熱不均，造成導壓管內氣液混合，且測量值本身波動很大，投入自調后，更加重了波動。
故障處理：首先打至手動狀態，手動控制，對液位差變進行排表處理，對正負導壓管從塔壁排至掛霜后，開表。待手動穩定一段時間以后，投入自動。經過以上處理之后，基本可以達到工藝要求，使波動較小。
2、有一簡單控制系統，控制器的偏差、控制器的輸出均正常，但有偏差時PID調節器仍然按照原控制規律動作，而被調參數仍不回給定值，有時向反向動作
故障檢查、分析：從故障現象看，系統中的測量部分、控制部分及信號傳遞無問題，故障可能在調節閥部分(閥桿位移、膜頭堵塞、閥門定位器故障)或PID調節器輸出到閥門定位器的傳遞信號線部分。檢查PID調節器輸出信號至調節閥間線路正常，檢査調節閥膜頭時發現膜頭接頭氣路被砂粒堵塞，導致控制器不能正常工作。
故障處理：疏通后，系統恢復正常。
3、有一中壓蒸汽壓力是靠PV108放空來控制的簡單控制系統，某日，操作工發現壓力降低，PID調節器輸出閥位正確，但是偏差消除不了
故障檢查、分析：從故障現象看，PID調節器輸出到安保器無問題，可能是安保器輸出到閥門定位器、調節閥問題。先檢查閥門定位器及調節閥，均無問題，再用萬用表量安保器輸出信號，結果無輸出。
故障處理：更換輸出安保器，系統即恢復正常。
4、某裝置一簡單控制控制回路(DCS控制系統，PID控制器)，在投入自動后，控制器無動作
故障檢查、分析：引起控制器不動作的原因可能是：DCS組態是否有問題、控制器自調參數是否正確。檢查DCS組態全部正確，但檢查控制器P、I、D參數時發現不正確。
故障處理：將PID參數整定正確設置后，投用正常。

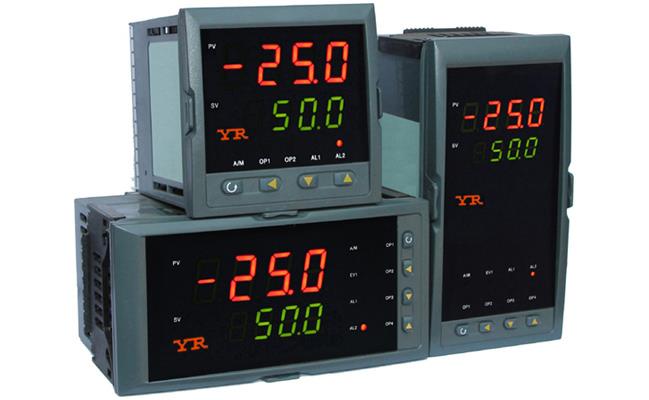

YR-GAD系列人工智能控制器
5、橫河DCS系統單回路，產生OOP故障報警
故障分析：OOP表示輸入開路，可能是變送器線斷或者是變送器輸入信號低于4mA或大于20mA。
6、橫河DCS系統單回路，產生OOP
故障分析；OOP代表輸出開路，可能是接線松動所致。
7、有一個單回路控制系統，投自動時經過長時間整定仍無法穩定投用，利用給定值加干擾后有回調趨勢，并且調節周期和調節幅度正常，可是無法穩定
故障分析：從故障現象看，這個系統的整定參數是合適的，無法穩定的原因不在參數上。
故障處理：重新分析回路正確設定PID調節器的正反作用，使系統達到負反饋，投用后正常。
8、有一個控制回路從開車正常投用使用多年，正藝條件未變化，控制效果越來越差
故障檢查、分析：原來能正常投用說明參數正常，效果逐漸變差說明有漸變條件影響控制。檢查調節閥時，發現閥芯沖蝕嚴重。
故障處理：閥修復后投用正常。
9、DCS系統中一控制回路，原來一直正常使用，后因輸點通道壞，將AO點通道更換后，無法控制現場閥開度
故障檢查、分析：因為換過通道引起故障，所以從改動處入手分析問題。因為AO卡通道更換過，并且重新下裝，控制點找不到原先的通道，所以不能控制。
故障處理：將對應的控制點重新下裝后，可以正?？刂?。
10、一鍋爐汽包液位控制系統原來正常投用，突然出現較大的波動，打到手動控制，液位波動
故障檢查、分析：從故障現象說明工藝操作條件已經和原來投用的條件不一樣了，需要重新整定參數。
故障處理：經過加大控制強度，克服干擾波動后正常。
11、某塔液位控制是單回路控制系統，在負荷調整的過程中發現液位不穩定，波動較大
故障檢查、分析：檢查發現液位調節閥LV0405閥開度只有7%，閥位不斷變化，調節閥在小開度下易產生喘振，定位器輸出不穩，因此調節閥不穩。
故障處理：將調節閥打開到15%以后調節閥恢復正常，但過量大無法保證液面，使用前后手閥限量才保證了正?？刂?。
人工智能調節器YR-GAD系列
12、某石化裝置一液位單回路控制系統，由于負荷降低，LV402閥開度只有5%，結果產生了振動，液位不穩
故障分析：調節閥在小開度下極易產生振動，振動時就影響閥門定位器振動，輸出不穩，因此自調不穩。
故障處理：將前或后截止閥稍關小一些，限一部分流量，到閥位開到15%時，振動消失，閥門定位器也穩定了，投自動運行正常。
13、一液位簡單控制系統(DCS系統PID控制器，調節閥為氣開調節閥)無法投入自動控制
故障檢查、分析：引起無法投入自動的主要原因是：控制器參數不當、控制對象問題或調節閥有問題，檢査上述處個故障點，在對調節閥檢查時發現，調節閥內漏量很大，調節閥只要有小開度，就有很大的流量。
故障處理：對調節閥內件進行處理后，問題消失。
14、蒸汽壓力控制系統的故障一例
a、無紙記錄儀上蒸汽管路壓力記錄值突然降到零，而安全閥起跳，為儀表原因。在引壓管與記錄儀表之間出現故障時，調節閥開度突變，引起蒸汽壓力猛增，而無紙記錄儀卻無反應，此時可先切到手動遙控調節閥，再處理故障。
b、無紙記錄儀上蒸汽管路壓力記錄值未高于設定值，安全閥即起跳，儀表人員可以對照相關儀表，如各點溫度正常，則安全閥未調好；如各點溫度值升高，則為壓力記錄值低于真實壓力。
c、壓力波動雖大，但緩慢，一般應從工藝上查找原因。
d、壓力波動呈快速振動狀態要從參數整定及儀表本身查找原因。
e、如負荷、加料回流、溫度等變化以及操作不當，均會引起設備內部壓力的變化，要從工藝操作上找原因。
f、對每臺儀表的平時壓力波動情況應心中有數，分清是異常情況還是正常情況，并可參照其他工藝參數作出判斷。
15、液位控制系統故障一例
a、在光柱調節器上顯示液位值跑向最大或最小，可先對照一次表。如一次表正常，則為二次表故障。如一、二儀表一致，則手控調節閥檢查液面有無變化。有變化一般為工藝原因，如無變化一般為儀表問題。
b、帶負遷移的儀表示值跑向最大，應懷疑負壓側泄漏。有氣相壓直接引到負壓側的儀表示值跑向最小，應懷疑負壓側集液罐液體上升過高。
c、記錄示值波動頻率高，一般可能是參數整定不當或一次儀表振蕩等原因所致。如波動緩慢，一般為工況原因。
d、如懷疑儀表為假液位指示，一般可將系統切到手動，工藝、儀表人員共同用校準壓力表測出氣相壓力進行分析。
16、溫度系統故障一例。
某裝置一重油溫度控制系統，重油通過熱交換器，采用蒸汽加熱，改變蒸汽調節閥開度，重油溫度變化緩慢，投到自動控制時溫度大幅波動
故障分析：改變蒸汽流量、重油溫度不能明顯變化，說明檢測系統有滯后，檢查熱電偶測量系統，確認沒有問題，說明傳熱系統可能有問題。為了充分利用蒸汽潛熱，中壓蒸汽要冷凝成水后再通過疏水器定時排放掉。蒸汽和重油通過熱交換器進行傳熱，熱交換過程需要一定時間。中壓蒸汽溫度280℃，加熱后重油為150℃，當加熱蒸汽溫度由280℃逐漸冷卻，與熱交換后的重油溫度150℃相接近時，熱交換幾乎達到相對平衡(由于熱阻存在，有一點溫差)，此時加熱蒸汽尚未全部冷凝成液體，它仍占據著熱交換器的空間，即使開大調節閥，新的蒸汽也補充不進來，即便補充也是微量。這樣造成用于熱交換的蒸汽溫度達不到設計值280℃(雖然外來蒸汽溫度是280℃)，而是在280℃與蒸汽冷凝成水的溫度之間變化。由于實際用于熱交換的蒸汽溫度低于設計值，熱交換時間增加，造成溫度測量滯后，測量滯后大就造成系統不穩定。
故障處理：針對該系統，整定智能溫控器PID參數，：增加微分作用，加適量的積分作用，加大比例作用，P=50%，Ti=5min，Td≈1.5min，結果比較理想。
