在艾默生DCS系統(如DeltaV或Ovation)中進行聯鎖投退(Interlock Bypass/Override)是涉及工藝安全的關鍵操作，需嚴格遵循安全規程。以下是DeltaV或OvationDCS系統聯鎖投退操作指南和注意事項。



艾默生DCS系統聯鎖投退的核心目的
1、臨時繞過
特定聯鎖條件(如液位低停泵、溫度高關閥)，用于設備維護、調試或工藝調整。

2、嚴禁
用于規避正常安全保護或長期運行！

艾默生DCS系統聯鎖投退操作步驟
1、聯鎖投退(以DeltaV SIS系統為例)

①權限登錄
使用具備SIS工程師(SIS Engineer) 或安全管理員權限的賬戶登錄。

②定位聯鎖點
在DeltaV SIS Management Console或Control Studio中找到目標聯鎖邏輯(如××-123A)。

③選擇投退方式
◆在聯鎖模塊中選擇Override→設定安全狀態值(如強制閥門為關閉)
◆右鍵點擊聯鎖點→選擇Bypass→填寫原因/時限。
◆旁路(Bypass)
臨時屏蔽單點聯鎖(如一個液位開關)。
◆強制超馳(Override)
覆蓋整個聯鎖回路(需更高權限)。

④確認與標記
投退后，聯鎖點狀態變?yōu)辄S色(旁路)或紫色(超馳)，并觸發系統告警。

⑤恢復聯鎖
手動執行Release Bypass/Override或等待預設超時自動恢復。

2、操作員站臨時投退(緊急情況)
在操作畫面點擊聯鎖圖標→輸入權限密碼→選擇Bypass→填寫原因(需工藝人員確認)。

Ovation系統聯鎖投退操作步驟
1、在Ovation Developer Studio中定位聯鎖邏輯塊(如 Trip Module)。
2、右鍵選擇 **Bypass**→設置旁路條件(如固定輸入值)。
3、通過Ovation Operator Station監控旁路狀態(標記為黃色閃爍)。
4、恢復時選擇 **Clear Bypass**。

艾默生DCS系統聯鎖投退的關鍵安全規范
??高風險操作！必須遵守：
1、雙重授權
需工藝工程師+安全工程師共同確認，簽署《聯鎖投退作業票》。

2、風險評估
分析投退后可能的風險(如失去高壓保護、物料泄漏)，制定應急預案。

3、能量隔離
投退前必須執行LOTO(上鎖掛牌) ，隔離設備能量源。

4、時限管理
設置最大投退時間(如2小時)，超時自動恢復聯鎖。

5、禁止行為
?同時投退多個關聯聯鎖
?在正常運行時投退安全聯鎖
?未恢復聯鎖即啟動設備

艾默生DCS系統聯鎖投退操作后必須步驟
1、現場掛牌
在操作站和現場設備懸掛“聯鎖投退中”警示牌。

2、通知全員看
廣播告知中控、巡檢、維修人員當前聯鎖狀態。

3、實時監控
投退期間專人對關鍵參數(如壓力、溫度)持續監視。

4、恢復驗證
恢復聯鎖后，測試觸發條件(如模擬信號觸發停泵)，確認功能正常。

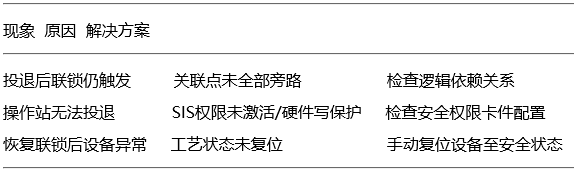

艾默生DCS系統聯鎖投退常見問題處理



艾默生DCS系統聯鎖投退管理要求
1、變更管理(MOC)
聯鎖投退需走 MOC流程 ，批準后執行。

2、審計追蹤
所有操作自動記錄在DeltaV Audit Trail或Ovation Event Journal
3、定期演練
每季度模擬聯鎖投退流程，驗證團隊響應能力。

3、終極原則
聯鎖是安全的最后防線，投退必須如履薄冰！
聯鎖投退操作前默念：
◆markdown
◆markdown
◆復制
◆權限是否合規？→風險是否評估？→隔離是否到位？→預案是否準備？

艾默生DCS系統聯鎖投退詳細規范參考
①DeltaV ：《DeltaV SIS操作手冊》 Chapter 9
②Ovation ：《Ovation Safety Manager指南》 Section 6.3
③國際標準 ：IEC 61511/ANSI/ISA 84.00.01
