人工智能PID調節器為傻瓜式操作，0.2%測量精度，七款外尺寸，可支持36種信號輸入功能，適用溫度、壓力、流量、液位、濕度等工業過程量的監測，能配合各種執行器對電加熱設備和電磁、電動調節閥進行極佳的PID調節和控制。人工智能調節器/控制器/PID調節器最多支持4路報警功能、2路控制輸出、2路DC24V饋電，支持采用標準MODBUS協議的RS485通訊接口；輸入端、輸出端、電源端光電隔離；100-240VAC/DC或20-29VAC/DC開關電源供電；標準卡入式安裝；工作環境溫度在0到50℃且相對濕度5%-85%RH無凝結。
1、進口器件、SMT工藝生產；高精度、高可靠性、極低溫度漂移、整體抗強干擾設計
2、引進人工智能控制算法，控制過程無超調、無欠調；強大的PID自整定功能(啟動自整定就能達到最佳PID參數，通常不需要人工設置PID參數，對新手和現場調試儀表的工程師省事便捷)
3、人工智能控制器有超調抑制功能
PID調節器控制輸出對應PID參數的超調抑制系數SF，調整SF可使被控參數的過渡過程無超調(或欠調)。原理是提前進入比例調節，延遲進行積分調節(克服積分飽和)
4、產品十年使用壽命設計、儀表返修率≤3‰，24個月質保期

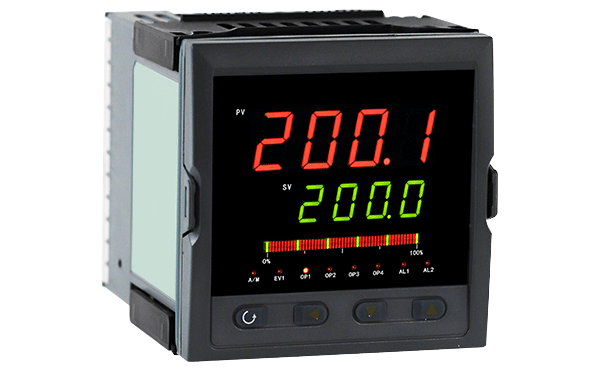

人工智能調節器/控制器顯示面板
1、、第一行LED數碼管為PV顯示窗(測量值)，第二行LED數碼管為SV顯示窗(測量狀態下顯示輸入類型等參數；參數設定狀態下顯示設定值)
2、控制器面板上有A/M(手/自動切換)指示燈、EV1事件報警指示燈、AL1第一報警指示燈、AL2第二報警指示燈、OP1為輸出指示燈(正轉)、OP2為輸出指示燈(反轉)、OP3為輸出指示燈、OP4為輸出指示燈等八個狀態指示，儀表工作情況一目了然
3、儀表有四個按鍵：確認鍵調節器確認鍵
、移位鍵位移鍵
、減少鍵▼和增加鍵▲4、人工智能調節器/控制器為亞克力有機玻璃面板，硅膠高可靠性按鍵
5、人工智能調節器/控制器接線端子帶有蓋板，防止儀表接線端子間不經意的短路
人工智能調節器/控制器/PID調節器特點
1、人工智能調節器/控制器引進國外人工智能控制算法和輸出抑制功能，控制器算法包含在滯后大控制速度比較緩慢的控制系統(如電爐的加熱控制)、適用于控制響應速度迅速的系統(如調節閥對壓力、流量、液位等物理量的控制系統)和加熱/冷卻雙輸出(雙PID調節)三種不同控制模式的算式，控制過程無超調、無欠調

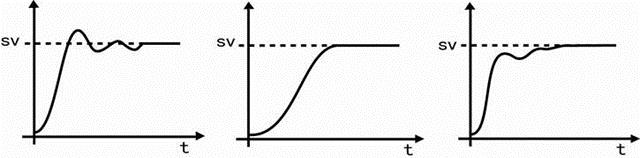

有超調、振蕩 無超調、無振蕩漾 欠調、過渡時間長
2、強大的PID參數自整定功能，通常開啟自整定就能獲取最佳PID參數，現場調試極簡單便捷，對于PID參數整定新手尤為方便
3、人工智能調節器/控制器精度0.2%FS；用作溫控器時昌暉推薦首選YR-RJD系列溫控器，其控制算法在溫度大滯后工況效果和島電、山武霍尼韋爾、富士、RKC、霍尼韋爾、歐陸控制器一樣有杰出的控制表現
4、萬能輸入信號可達36種類型，用戶可以自由設置量程和小數點位置
5、雙屏LED顯示(PV顯示測量值；SV在測量狀態下顯示輸入類型等參數，參數設定狀態下顯示設定值)
6、熱電偶或熱電阻信號輸入時，溫度顯示分辨率可在0.1℃和1℃之間切換
7、人工智能PID調節器/控制器為亞克力面膜，硅膠輕觸按鍵，歐洲高檔進口儀表外觀

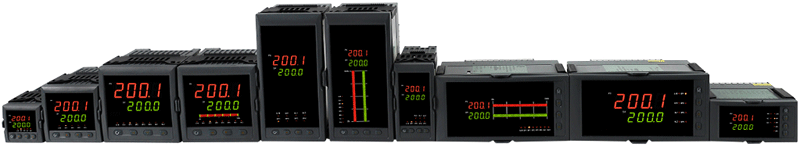

8、可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七種外形尺寸，儀表深度為110mm
9、人工智能調節器/控制器接線端子160×80、80×160、96×96、96×48、48×96mm外形相同，72×72和48×48mm不同，減少PID調節器接線不同帶給使用者的不便
10、人工智能調節器/控制器為高可靠性拔插結構，表芯和表殼可分離，用戶可不用拆線直接更換或檢修儀表
11、人工智能調節器/控制器采用抗強干擾電路設計、進口元件和SMT焊接工藝生產
12、控制器報警輸出ON/OFF帶回差，用戶可設置
13、全數字化微處理器調校，極低溫度漂移，可保證人工智能調節器/控制器/PID調節器多年穩定性和精度不變
14、控制器設定參數斷電永久保留及參數密碼鎖定
15、控制器可帶通訊，通訊接口可選擇二線制RS485、三線制RS232C或四線制RS422
16、控制器帶輸出限幅功能，可設定控制輸出正作用和反作用
人工智能調節器/控制器選型表
YR-GAD①②-③④⑤-⑥-⑦⑧⑨⑩-?-?-?
①人工智能調節器外形尺寸
[1]：48×48×110mm(開孔45×45mm)
[4]：96×48×110mm(開孔92×45mm)
[S4]：48×96×110mm(開孔45×92mm)
[7]：72×72×110mm(開孔68×68mm)
[9]：96×96×110mm(開孔92×92mm)
[8]：160×80×110mm(開孔152×76mm)
[S8]：80×160×110m(開孔76×152mm)

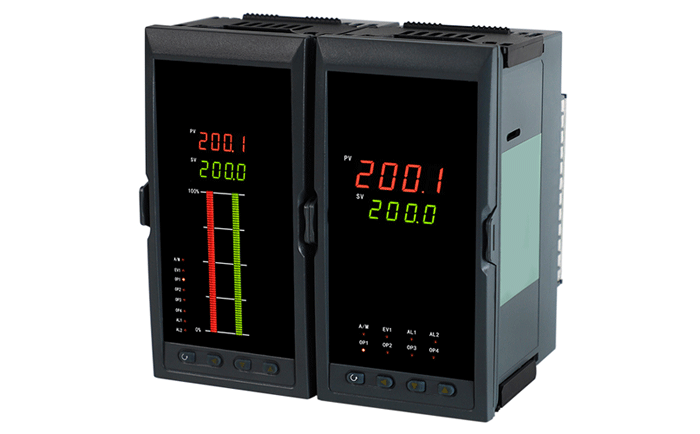

[T9]：96×96 光柱調節器(開孔92×92mm)
[T8]：160×80 光柱PID調節器(開孔152×76mm)
[TS8]：80×160 光柱PID調節器(開孔76×152mm)
②控制作用
[05]：人工智能控制算法PID調節器
③人工智能PID調節器通信方式
[0]：無通訊接口(標準出廠配置)
[2]：RS232通訊
[3]：RS232打印口
[8]：RS485通訊
④主控制輸出(PID OUT1)
[1]：開關量PID控制輸出(備注2)
[2]：4-20mA(L≤600Ω)
[3]：0-10mA(L≤1.2kΩ)
[4]：1-5V(L≥250kΩ)
[5]：0-5V(L≥250kΩ)
[6]：SCR單相可控硅過零觸發脈沖輸出
[7]：SSR固態繼電器驅動電壓輸出
[8]：0-20mA(L≤600Ω)
[9]：三相可控硅過零觸發脈沖輸出
⑤輔助輸出(變送輸出/PID OUT2)
[0]：無輸出
[2]：4-20mA(L≤600Ω)/輔助輸出可做變送輸出也可做控制輸出，可在二級參數“H-C”中選擇
[3]：0-10mA(L≤1.2KΩ)
[4]：1-5V(L≥250KΩ)
[5]：0-5V(L≥250KΩ)
[8]：0-20mA(L≤600Ω)
⑥人工智能PID調節器輸入類型
[××]：4-20mA輸入(出廠預設，詳見儀表輸入類型選型代碼表)
⑦人工智能PID調節器報警1
[H]：上限報警(標準出廠配置)
[L]：下限報警
⑧人工智能PID調節器報警2
[H]：上限報警
[L]：下限報警(標準出廠配置)
⑨報警3
[N]：無報警(標準出廠配置)
[H]：上限報警(備注3)
[L]：下限報警(備注3)
⑩報警4
[N]：無報警(標準出廠配置)
[H]：上限報警(備注3)
[L]：下限報警(備注3)
?外部輸入事件
[N]：無外部事件接入(標準出廠配置)
[1]：強制手動輸入(輸入觸點閉合時調節器進入手動狀態)
[2]：外部事件輸入2-可定制
[3]：外部事件輸入3-可定制
?饋電輸出
[N]：無饋電輸出(標準出廠配置)
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[2P(12/24)]：第一路12V，第二路24V饋電輸出
?儀表供電方式
[T]：AC220V/DC220V(標準出廠配置)
[W]：DC24V供電
備注
1、規格尺寸為72×72mm的PID調節器不帶RS232C打印接口，規格尺寸為48×48mm型的PID調節器只能做單路控制。
2、規格尺寸為96×48mm、48×96mm型的PID調節器,接線端子25-36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，規格尺寸為48×48mm型的PID調節器繼電器容量一樣，其它規格尺寸的調節器繼電器觸點容量為AC220V/2A、DC24V/2A。
3、當控制輸出選擇開關量控制輸出時，報警輸出最多只能選擇2限報警。
儀表輸入類型選型代碼表
人工智能調節器接線圖

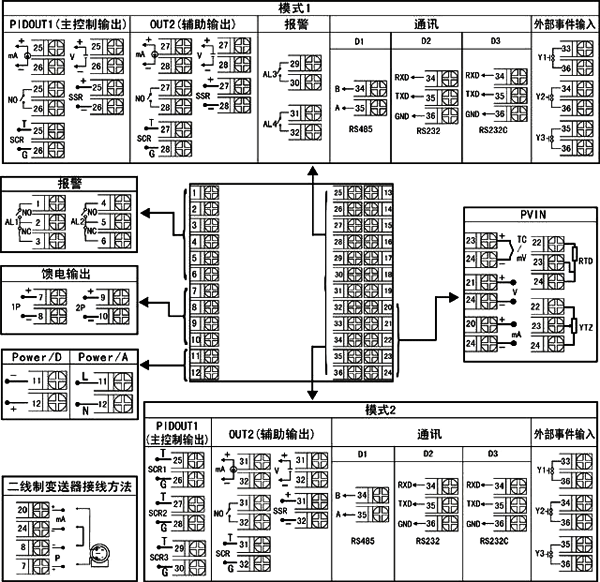

1、外形規格160×80、80×160、96×96、96×48和48×96人工智能調節器/控制器/PID調節器接線圖

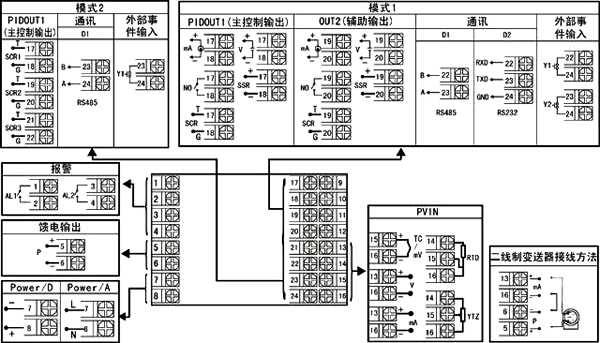

2、外形規格72×72人工智能調節器/控制器/PID調節器接線圖

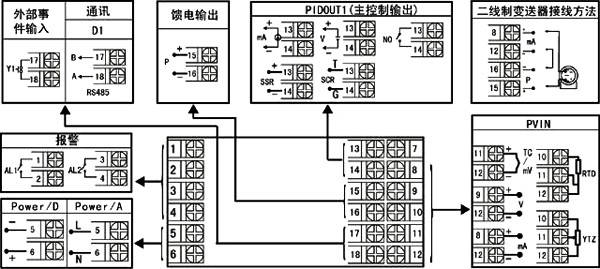

3、外形規格48×48人工智能調節器/控制器/PID調節器接線圖
常用人工智能PID調節器型號舉例
1、4-20mA輸入、1路4-20mA控制輸出，不帶通訊,帶饋電
YR-GADS805-020-12-HLNN-N-P-T(豎式)
YR-GAD805-020-12-HLNN-N-P-T(橫式)
YR-GAD905-020-12-HLNN-N-P-T(方形)
YR-GADS405-020-12-HLNN-N-P-T(豎式)
YR-GADS805-020-12-HHLL-N-P-W(豎式)
YR-GAD805-020-12-HHLL-N-P-W(橫式)
YR-GAD905-020-12-HHLL-N-P-W(方形)
YR-GADS405-020-12-HHLL-N-P-W(豎式)
YR-GADT905-020-12-HLNN-N-P-T(方形，光柱PID調節器)
YR-GADTS805-020-12-HLNN-N-P-T(豎式，光柱PID調節器)
YR-GADT805-020-12-HLNN-N-P-T(橫式，光柱PID調節器)
以上型號常用于壓力、液位、溫度、流量等單回路調節過程或復雜控制系統中，此時設置儀表二級參數“H-C=0、PID=1”，儀表控制算法適用于控制響應速度迅速的系統(如調節閥對壓力、流量、液位等物理量的控制系統)；人工智能調節器有36種輸入信號類可切換，PID控制輸出可在4-20mA、0-10mA、1-5V、0-5V和0-20mA之間切換
2、常用控制器型號
YR-GAD905-020-03-HLNN-N-N-T(方形)K型熱電偶輸入，4-20mA控制輸出
YR-GAD905-020-02-HLNN-N-N-T(方形)S型熱電偶輸入，4-20mA控制輸出
YR-GAD905-020-08-HLNN-N-N-T(方形)Pt100熱電阻輸入，4-20mA控制輸出
YR-GAD905-010-03-HLNN-N-N-T(方形)K型熱電偶輸入，開關量控制輸出
YR-GAD905-020-02-HLNN-N-N-T(方形)S型熱電偶輸入，4-20mA控制輸出
YR-GAD905-010-08-HLNN-N-N-T(方形)Pt100熱電阻輸入，開關量控制輸出
以上型號常用于過程控制中，調節器有36種輸入信號類可切換，PID控制輸出出廠時按照用戶指定生產，除電流、電壓控制輸出外，其余控制輸出類型不可切換。
3、4-20mA輸入、4-20mA輸出，帶RS485通訊,帶饋電
YR-GADS805-820-12-HLNN-N-P-T(豎式)
YR-GAD805-820-12-HLNN-N-P-T(橫式)
YR-GAD905-820-12-HLNN-N-P-T(方形)
YR-GADS405-820-12-HLNN-N-P-T(豎式)
以上型號常用于壓力、液位、溫度、流量等單回路調節過程控制中，PID調節器有36種輸入信號類可切換，PID控制輸出可在4-20mA、0-10mA、1-5V、0-5V和0-20mA之間切換，儀表帶MODEBUS RTU協議的RS485接口
4、常用加熱/制冷控制輸出的調節器型號
YR-GADS805-022-12-HLNN-N-P-T(豎式)
YR-GAD805-022-12-HLNN-N-P-T(橫式)
YR-GAD905-022-12-HLNN-N-P-T(方形)
YR-GADS405-022-12-HLNN-N-P-T(豎式)
YR-GADS805-022-08-HLNN-N-P-W(豎式)
YR-GAD805-022-08-HLNN-N-P-W(橫式)
YR-GAD905-022-08-HLNN-N-P-W(方形)
YR-GADS405-022-08-HLNN-N-P-W(豎式)
YR-GADT905-022-12-HLNN-N-P-T(方形，光柱調節器)
YR-GADTS805-022-12-HLNN-N-P-T(豎式，光柱調節器)
YR-GADT805-022-12-HLNN-N-P-T(橫式，光柱調節器)

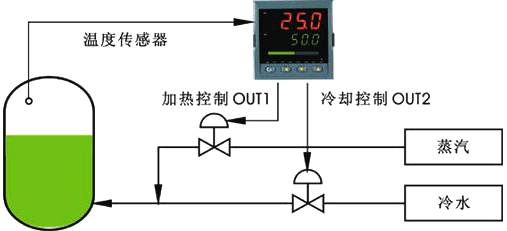

人工智能調節器用于加熱/制冷雙控制輸出示意圖
對于調節器加熱/制冷雙控制輸出應用，昌暉儀表在技術文章《加熱冷卻控制的PID與溫控器選擇使用》中有詳細介紹。
