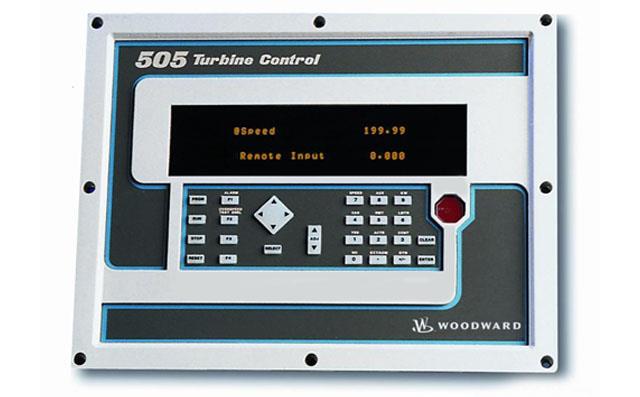

WOODWARD 505調速器采用16位CPU，每14ms完成一次計算循環。505面板上有26個按鍵和LCD顯示屏，使用者通過鍵盤和LCD對調速器進行操作。WOODwWARD505調速器液晶顯示屏顯示內容分二行，第一行顯示實際運行參數值，第二行顯示設定值。
WOODWARD 505調速器具有二種工作方式：組態和運行方式。505調速器組態指按汽輪機的控制要求，在選擇項目中挑選出需要的內容并設置。組態完成后的505調速器投入運行后可自動操作汽輪機從起動到停機的整個過程。為了減少將階躍干擾傳入系統的可能性，在505調速器組態完后可移動調節器機殼內的程序跨接器閉鎖程序方式的入口通路，這樣在汽輪機運行時505調速器就不能進行組態了。
505調速器故障處理實例
1、一臺合成氣壓縮機，W00DWARD 505調速器(執行器WO0DWARD CPC)在正常工作時，轉速波動
故障檢查、分析：故障可能原因有505輸出波動、CPC輸出波動、轉速探頭調整不當。檢查上述各個部分，判斷轉速探頭調整不當造成故障。
故障處理：在機組檢修時，對轉速探頭做適當調整后，故障消失。
2、一臺壓縮機，W00DWARD 505調速器(執行器WOODWARD CPC)在檢修后，顯示ACT1故障
故障檢查、分析：故障可能原因：連接電纜未連接好、CPC故障、505輸出電路損壞。檢查上述各個部分，經測量505電流輸出為40mA，說明505輸出電路損壞。
故障處理：將執行器更換為通道2后，故障解決。
3、一臺壓縮機，W00DWARD505E調速器(執行器WOODWARD CPC)，帶抽氣調節)在檢修后，低壓閥無法投入自動調節
故障檢查、分析：故障可能原因；505故障、低壓閥PID調整不當、抽氣管網壓力太高、高低壓閥不匹配，檢査上述各部分，低壓閥原行程為8-16mA，但現場檢修后按行程為4-20mA進行的調整，導致低壓閥不能與高壓閥匹配。
故障處理：將原行8-16mA改為4-20mA后，故障解決。
