信號選擇器特點
◆高精度、高可靠性、高穩定性、長使用壽命
◆信號輸出控制方式有四種，分別是自動高選/低選、開關量控制、高/低電平控制
◆輸入/輸出/電源全隔離
◆低功耗、極低溫度漂移、抗強干擾
信號選擇器型號舉例
①YR9033A-00-G-AH
兩路輸入信號均為4-20mA，信號輸出控制方式為自動高選，輸出一路4-20mA信號
②YR9033A-00-G-AL
兩路輸入信號均為4-20mA，信號輸出控制方式為自動低選，輸出一路4-20mA信號
③YR9033A-00-G-DI
兩路輸入信號均為4-20mA，信號輸出控制方式為開關量控制，輸出一路4-20mA信號
④YR9033A-00-G-LS
兩路輸入信號均為4-20mA，信號輸出控制方式為高電平/低電平控制，輸出一路4-20mA信號
信號選擇器技術指標
◆ 產品類型：兩路輸入/一路輸出
◆ 控制方式(客戶指定)：自動高選、自動低選、開關量控制輸出和高/低電平控制輸出
◆ 回差：≤0.5%
◆ 響應時間：0.05s(0-90%)(TYP)
◆ 波紋：＜10mArms
◆ 精度：0.2%
◆ 溫度系數：50ppm/K的測量值/100Ω負載
◆ 耐壓強度：500VDC時100MΩ，2000VAC/分鐘
◆ 工作溫度：-25~+85℃
◆ 工作濕度：＜90%RH(無凝結水)
◆ 電源：DC24V±10%
◆ 功耗：＜2W
◆ 外殼材料：尼龍PA.66
◆ 重量：約200克
◆ 外形尺寸：16.5×106×112mm(寬×高×深，單位：mm)
◆ 質保：工業級信號選擇器質保36個月，軍品級信號選擇器質保60個月
信號選擇器選型表
YR9033A-①-②③-④-⑤
①儀表供電方式
[省略]：傳統端子供電(老款，逐漸停產)
[DR]：集中供電(新款)
②信號選擇器第一路輸入信號類型(兩路輸入信號類型應一致)
[0]：4-20mA輸入，輸入阻抗≤100Ω
[2]：0-5V，輸入阻抗≥100kΩ
[3]：0-10V，輸入阻抗≥100kΩ
[5]：0-10mA，輸入阻抗≤100Ω
[6]：0-20mA，輸入阻抗≤100Ω
③信號選擇器第二路輸入信號類型(兩路輸入信號類型應一致)
[0]：4-20mA輸入，輸入阻抗≤100Ω
[2]：0-5V，輸入阻抗≥100kΩ
[3]：0-10V，輸入阻抗≥100kΩ
[5]：0-10mA，輸入阻抗≤100Ω
[6]：0-20mA，輸入阻抗≤100Ω
④信號選擇器輸出信號類型(與輸入信號類型應一致)
[G]：直流4-20mA輸出，輸出阻抗≤500Ω
[A]：直流0-5V，輸出阻抗≥10kΩ
[B]：直流0-10V，輸出阻抗≥10kΩ
[E]：直流0-10mA，輸出阻抗≤1kΩ
[F]：直流0-20mA，輸出阻抗≤500Ω
⑤信號選擇器信號輸出控制方式
[AH]：自動選擇輸入高的一路信號輸出
[AL]：自動選擇輸入低的一路信號輸出
[DI]：開關量控制(開關斷開：選擇輸入第一路輸出；開關閉合：選擇輸入第二路輸出)
[LS]：電平控制[高電平(≥4V))：選擇輸入第一路輸出；低電平≤1V：選擇輸入第二路輸出]
選型舉例
端子供電：YR9033A-00-G-AH
端子供電：YR9033A-00-G-AL
端子供電：YR9033A-00-G-DI
端子供電：YR9033A-00-G-LS
集中供電：YR9033A-DR-00-G-AH
集中供電：YR9033A-DR-00-G-AL
集中供電：YR9033A-DR-00-G-DI
集中供電：YR9033A-DR-00-G-LS

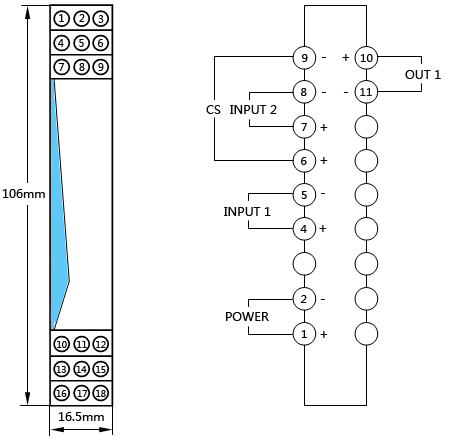

信號選擇器接線圖
注意：信號選擇器若為自動高選或自動低選輸出控制時，端子6和9不接線。
