2009年焦作華潤熱電有限公司機組進行小修。小修后點爐的過程中發現，三個汽包水位變送器誤差很大。有兩個水位40mm，另外一個是-80mm，并且三個數值波動都很大。在檢查消除缺陷的過程中，促使昌暉儀表對整個測量管路進行思考檢查，加深了對一些問題的印象和看法?，F(xiàn)將分析檢查的經過詳細敘述如下：
1、點爐上水時候，表管排汽
偏差與波動原因分析：數值波動可能是因為表管內存在氣泡。汽包水位差壓變送器剛校驗并經過嚴格的驗收檢驗，可以排除變送器校驗誤差的可能。其中汽包水位2#嚴重偏低，可能是因為其中一個負壓側氣泡更多。
汽包上水時，為了防止測量表管帶氣，當汽包壓力上升到0.2MPa時，我們把三個變送器放氣門打開，放水。防水過程中，發現汽包水位變送器1#和2#放水情況正常。而差壓變送器3#在放水時候，起初發現有較多的空氣，后來正負壓側均放出大量濕氣體。而且濕氣體似乎放不完。
正壓側連接的濕汽包的頂部，在放盡表管內的水后，再放應該都是濕蒸汽，這個可以理解。而負壓側連接的是汽包的底部，表管內的水應該放不完的。這個現象似乎不大正常。
當時分析原因為：先打開的是汽包水位差壓變送器1#和2#，最后打開差壓變送器3#，而當時汽包壓力正處于上升階段，當打開第二個變送器時，壓力已經升高到0.6MPa，溫度大約200℃。打開放水門后，管道內的水壓力溫度都比較高，突然釋放到大氣內，可能會成蒸汽噴射狀態。我們所看到的大量濕氣體，可能是蒸汽的噴射。如果關閉放水門，表管內水柱會快速上升。正壓側的平衡容器在幾個小時內也會凝結完畢。如果上面分析得不錯，可能幾個小時后，二個水位變送器就會恢復正常顯示。
2、消除汽包水位變送器測量缺陷，分析故障原因
四個小時后，發現汽包水位1#和2#之間偏差很小，汽包水位3#與1#、2#的偏差反而增加了，在1#和2#為40mm時候，3#是-120mm，并且3波動還是很大。
經過認真分析，認為第一步的分析可能有誤。當時噴射的大量濕氣體可能就是含有空氣的氣體。那么，為什么負壓側也能放出濕氣體呢?為了分析清楚原因，我們畫出了汽包水位測量的原理圖，如圖1所示。

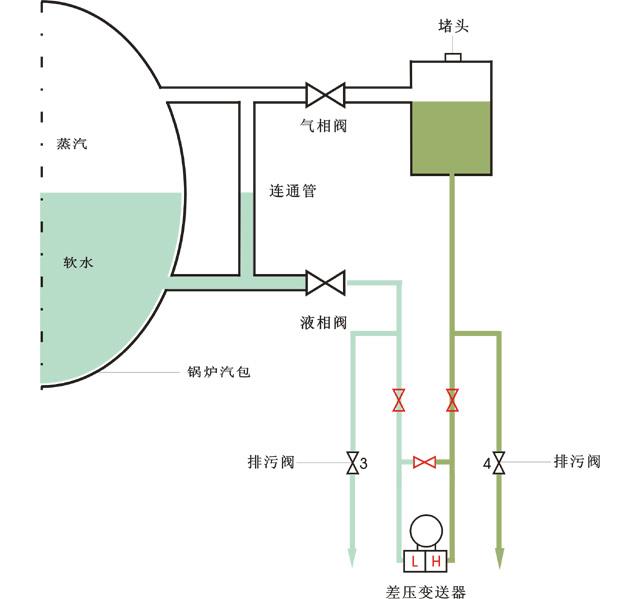

圖1 變送器正遷移100%時差壓變送器與單室平衡容器配置圖
經過再次分析，我們認為：前面噴射的濕汽體，應該是包含著大量空氣的蒸汽。投入使用后，水位偏低更大是因為負壓側表管內還含有大量氣泡。而負壓側之所以也能放出濕氣體，分析原因如下;
可能在連通管之前的負壓管道稍微堵塞（圖2中的可能含點），放水的時候，因為負壓側堵塞點阻力增大，而正壓側蒸汽通過連通管進入負壓側，所以負壓側很容易就排放出了大量含氣泡的蒸汽。

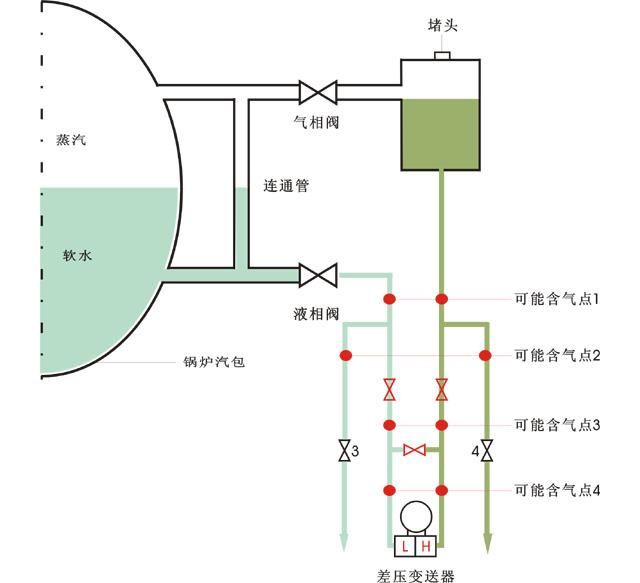

圖2 經分析的可能含氣點和可能堵塞點
圖2經過分析的可能含氣點和可能堵塞點
本著這個推斷，我們提出了新的消除缺陷的方法：
①首先判斷可能阻塞點和可能含氣點，如圖2所示。
②關閉放水門，關閉一次門，打開平衡容器，然后拆掉差壓變送器。
③打開二次門放水。排空正負壓側管道內所有水和氣體。此時可能含氣點1、3、4均為濕汽。
④關閉一次門正壓側，連接變送器，打開平衡門，打開正壓側一次門，打開負壓側二次門，等待2小時。剛進行這一步驟的時候，汽包內的水通過堵塞點1，排擠含水濕汽，并充滿負壓側管道；然后水通過平衡門進入正壓側管道下部，然后排擠濕汽，最終正壓側管道由負壓管道充水，直到正壓側管道內水位與汽包水位持平。
這一步最為關鍵！此時可能含氣點1、3均排除含氣的可能。
⑤打開正壓側一次門，關閉二次門，然后打開一次門半圈（很重要，降低汽包壓力），關閉平衡門。然后依次打開差壓變送器放水閥排水10s后關閉。此時，排除可能含氣點4含氣的可能。
⑥關閉正負壓側一次門。然后緩慢打開正負壓側放水門10s后關閉，排除可能含氣點2含氣的可能。此時，正負壓側管道內水位均有降低。
⑦等待1小時。正壓側凝結水至正常高度，負壓側進水至正常高度。至此，缺陷排除過程結束。檢查水位顯示正常。
特別說明：在進行第③步時，正負壓側均放出大量氣體；進行第⑥步時，正負壓側均放出少量氣體。說明前面分析的完全正確。
