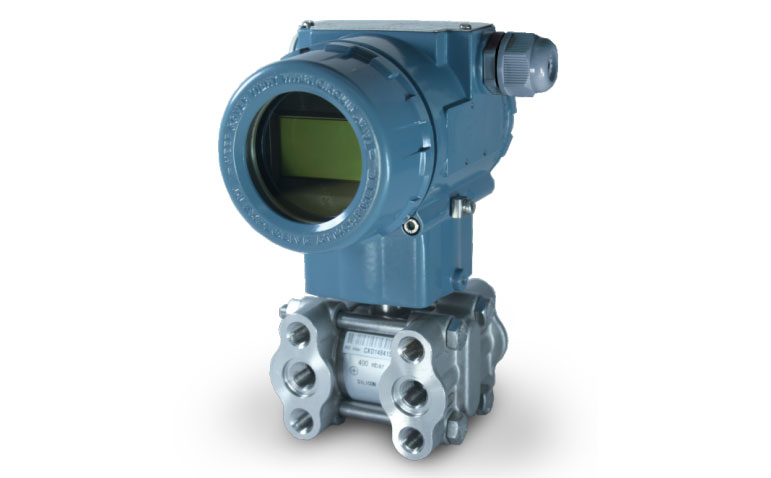

YR-ER101單晶硅差壓變送器采用瑞士原裝ROCKSENSOR壓力傳感器和電路生產，差壓變送器用于測量液體、氣體或蒸汽的液位、密度及流量，然后將其轉變?yōu)?-20mADC HART電流信號輸出。YR-ER101也可與HART手操器端或HART Modem相互通信，進行參數設定、過程監控等。單晶硅差壓變送器的高精度和極低溫度漂移讓差壓式流量計整體測量精度、穩定性和可靠性更勝一籌。
單晶硅差壓變送器特點
1、中心傳感單元采用瑞士高精度硅技術，鉑金級精度(YR-ER101-A精度為±0.05%；YR-ER101-B精度為±0.075%；YR-ER101-C精度為±0.1%)
2、專利雙過載保護膜片設計，單向過壓最高可達40MPa
3、單晶硅差壓變送器優異的靜壓性能，遠非同場合電容式產品所能媲比，靜壓誤差最優可控制在±0.05%/10MPa以內
4、單晶硅差壓變送器最小測量范圍400Pa/最高10:1的量程比調節；最大測量范圍2000kPa/最高100:1的量程比調節
5、單晶硅差壓變送器電磁兼容性(EMC)符合GB/T 18268.1-2008
6、單晶硅差壓變送器有極高穩定性、可靠性和極低溫度漂移，變送器零點、精和重復性度多年不變，長期運行免維護
7、三種報警電流輸出模式用戶可選擇
8、差壓變送器線性輸出和平方根輸出可自由編程組態，總線標準4-20mA/HART輸出
單晶硅差壓變送器性能規格
(以標準零點為基準調校量程，不銹鋼316L膜片，填充液為硅油)
1、調量程的參考精度(包括從零點開始的線性、回差和重復性)
YR-ER101-A精度：±0.05%
YR-ER101-B精度：±0.075%
YR-ER101-C精度：±0.1%
若TD＞10(TD=最大量程/調節量程)，則為：
YR-ER101-A：±(0.005×TD)%
YR-ER101-B：±(0.075×TD)%
YR-ER101-C：±(0.01×TD)%
◆對于量程B，若TD＞6(TD=最大量程/調節量程)則為：
YR-ER101-B：±(0.0125×TD)%
YR-ER101-C：±(0.0166×TD)%
◆平方根輸出精度為以上線性參考精度的1.5倍
2、環境溫度影響
◆-25℃～65℃時總影響量為：
YR-ER101-A：±(0.075×TD+0.025)%×Span，每10℃之間±0.04%×Span(TD=1時)
YR-ER101-B/C：±(0.15×TD+0.05)%×Span，每10℃之間±0.08%×Span(TD=1時)
◆-40℃～-25℃和65℃～85℃時總影響量為：
YR-ER101-A：±(0.1×TD+0.025)%×Span
YR-ER101-B/C：±(0.2×TD+0.05)%×Span
3、過范圍影響
YR-ER101-A：±0.005%×Span
YR-ER101-B/C：±0.075%×Span
4、靜壓影響
◆差壓變送器精度為±0.005%時，YR-ER101-A的靜壓影響為±(0.025%URL+0.05%Span)/10MPa
◆差壓變送器±0.075%時，YR-ER101-B的靜壓影響為
量程B=±(0.35%URL+0.05%SPAN)/10MPa
量程C&D&F=±(0.075%URL+0.05%SPAN)/10MPa
◆差壓變送器精度為±0.1%時，YR-ER101-C的靜壓影響為
量程B=±(0.45%URL+0.05%SPAN)/10MPa
量程C&D&F=±(0.25%URL+0.05%SPAN)/10MPa
5、過壓影響
YR-ER101-A：±0.05%×Span/10MPa
YR-ER101-B/C：±0.1%×Span/10MPa
6、變送器穩定性
單晶硅差壓變送器穩定性：±0.15%URL/10年
7、電源影響
±0.001%/10V(12-36VDC)，可忽略不計
單晶硅差壓變送器功能規格
1、量程和范圍
①YR-ER101-A高精度差壓變送器量程和范圍
②YR-ER101-B/C差壓變送器量程和范圍
2、量程限
在量程的上下限范圍內，可以任意調整
差壓變送器在選型時建議選擇量程比盡可能低的量程代碼，以優化性能特征
3、零點設置
單晶硅差壓變送器的零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程
4、安裝位置影響
與膜片面平行方向的安裝位置變化不會造成差壓變送器零漂影響，若安裝位置與膜片面超過90°的變化，會發生＜0.4kPa范圍內的零位影響，可以通過調節調零校正。無量程影響
5、輸出
2線制，4～20mADC HART輸出，數字通訊，可選擇線性或平方根輸出，HART協議加載在4-20mADC信號上。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
6、報警電流(模式可設置)
低報模式(最小)：3.6mA
高報模式(最大)：21mA
不報模式(保持)：保持故障前的有效電流值
報警電流標準設置：高報模式
7、響應時間
差壓變送器的放大器部件阻尼常數為0.1s；傳感器時間常數為0.1-1.6s，取決于量程及量程比。附加的可調時間常數為：0.1-60s。對非線性輸出(如平方根功能)的影響取決于該功能，并可據此計算
8、預熱時間
＜15s
9、環境溫度
-40～85℃
帶LCD液晶顯示、氟橡膠密封圈時-20～65℃
10、儲存溫度/運輸溫度
-50～85℃
帶LCD液晶顯示時：-25～85℃
11、工作壓力
單晶硅差異變送器的額定工作壓力分為16MPa、25MPa和42MPa三檔
12、靜壓極限
從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于差壓變送器兩側
13、單向過載極限
單晶硅差壓變送器的單向過載可達額定壓力
14、電磁兼容性(EMC)
差壓變送器的安裝
1、電源及負載條件
差壓變送器電源電壓為24V，R≤(Us-12V)/Imax kΩ，其中Imax=23mA
最大電源電壓：36VDC
最小電源電壓：9VDC(低電壓版)，13.5VDC(背光LCD液晶顯示、OLED顯示)
數字通訊負載范圍：250-600Ω
2、電氣連接
M20×1.5或NPT1/2內螺紋，標配M20×1.5尼龍電纜密封扣，接線端子適用于0.5-2.5mm2導線
3、過程連接
過程連接法蘭的兩端面有NPT1/4和UNF7/16"內螺紋
4、物理規格
①材質
膜片：不銹鋼316L、哈氏合金C
過程連接：不銹鋼316
填充液：硅油、氟油
壓力變送器外殼：鋁合金材質、外表噴涂環氧樹脂；不銹鋼表殼可選
外殼密封圈：丁晴橡膠(NBR)
銘牌：不銹鋼304
②重量
單晶硅差壓變送器在鋁合金表殼，無液晶顯示、安裝支架、三閥組(五閥組)和過程連接時重約3.3kg
③外殼防護等級
IP67

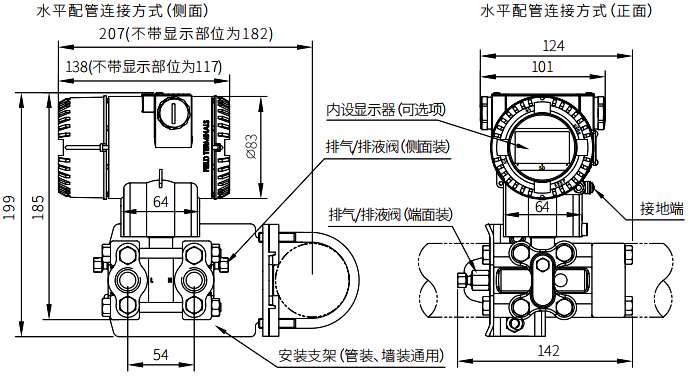

單晶硅差壓變送器外形尺寸

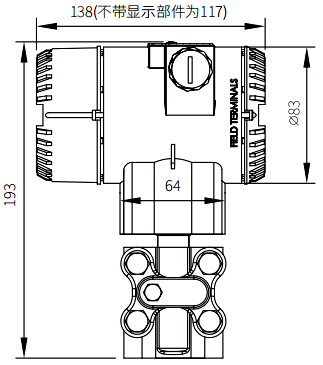

垂直安裝法蘭(代碼V)

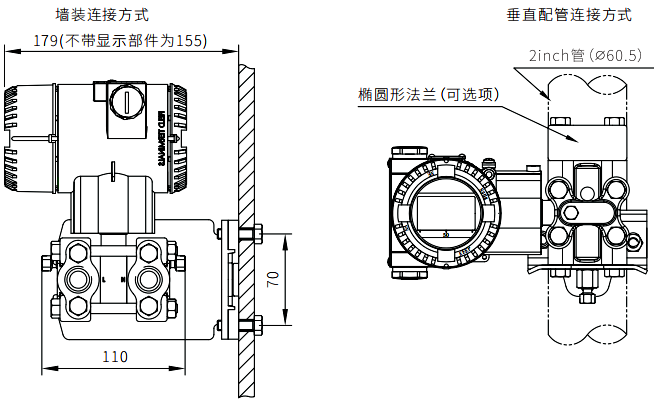

單晶硅壓力變送器過程連接說明
1、1/2NPT不銹鋼橢圓形法蘭(代碼1)

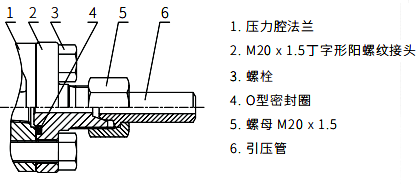

2、M20×1.5不銹鋼丁字型接頭(代碼2)
單晶硅差壓變送器選型
YR-ER101-①②③④⑤⑦⑧⑨???-?
①單晶硅差壓變送器精度
[A]：±0.05%高精度單晶硅差壓變送器
[B]：±0.75%精度
[C]：±0.1%精度
②單晶硅差壓變送器量程
-----0.005%高精度YR-ER101-A系列選型代碼：
[C]：0-400Pa～40kPa(0-40～4000mm H2O)/(0-4～400mbar)
[D]：0-2.5kPa～250kPa(0-0.25～25m H2O)/(0-25～2500mbar)
[F]：0-30kPa～3MPa(0-3～300m H2O)/(0-0.3～30bar)
-----0.075%精度/0.1精度YR-ER101-B/C系列選型代碼：
[B]：0-200Pa～6kPa(0-20～600mm H2O)/(0-2～60mbar)
[C]：0-400Pa～40kPa(0-40～4000mm H2O)/(0-40～400mbar)
[D]：0-2.5kPa～250kPa(0-0.25～25m H2O)/(0-25～2500mbar)
[F]：0-30kPa～3MPa(0-3～300m H2O)/(0-0.3～30bar)
③靜壓傳感器
[0]：無
④膜片材質/填充液
[A]：不銹鋼316L/硅油
[B]：不銹鋼316L/氟油
[C]：哈氏合金C/硅油
[D]：哈氏合金C/氟油
[E]：不銹鋼316L鍍金/硅油
[F]：不銹鋼316L鍍金/氟油
[G]：不銹鋼316L涂FEP/硅油
[T]：鉭/硅油
⑤額定工作壓力
[1]：16MPa
[2]：25MPa
[3]：42MPa
⑥單晶硅差壓變送器過程連接/泄放閥
[N]：1/4英寸NPT及7/16英寸UNF螺紋孔/無泄放閥
[B]；1/4英寸NPT及7/16英寸UNF螺紋孔/泄放閥裝于法蘭后部端面
[U]：1/4英寸NPT及7/16英寸UNF螺紋孔/泄放閥裝于法蘭側面上部
[D]：1/4英寸NPT及7/16英寸UNF螺紋孔/泄放閥裝于法蘭側面下部
[V]：垂直安裝法蘭，1/4英寸NPT及7/16英寸UNF螺紋孔，帶泄放閥
⑦單晶硅差壓變送器接液密封材質
[N]：丁腈橡膠(NBR）
[F]：氟橡膠(FKM)
[P]：聚四氟乙烯(PTFE)
⑧特殊功能
[N]：無(標準配置)
[F]：平方根輸出
[O]：禁油處理(氧氣測量限氟油填充液，氟橡膠密封圈、＜6MPa、＜60℃)
[P]：防雷擊功能
[X]：定制產品
⑨單晶硅差壓變送器安裝支架
[N]：無安裝支架
[1]：不銹鋼
[2]：鍍鋅碳鋼(標準配置)
⑩過程連接附件
[N]：無
[1]：1/2英寸NPT內螺紋不銹鋼橢圓形法蘭
[2]：M20×1.5外螺紋不銹鋼丁字形接頭
?液晶顯示
[N]：無顯示表頭
[1]：YR-ER101帶LCD背光液晶顯示(-20℃)
[2]：YR-ER101帶OLED顯示(-40℃)
?防爆選項
[N]：基本型
[A]：本安型，NEPSI
[D]：隔爆型，NEPSI
[B]：本安型，ATEX
[E]：隔爆型，ATEX
?差壓變送器現場安裝位號標牌
[N]：無
[1]：位號位于銘牌內
[2]：懸掛式不銹鋼位號標牌
?單晶硅差壓變送器說明書
[C]：配中文說明書
[E]：配英文說明書
?殼體選項
[N]：鋁合金殼體，電氣接口M20×1.5
[T]：鋁合金殼體，電氣接口NPT1/2(無電纜引入裝置及盲堵)
[S]：不銹鋼316殼體，電氣接口M20×1.5
?附加可選擇(-)
[V]：低電壓版
[1]：第三方檢測報告(5點檢測)
[2]：第三方檢測報告(9點檢測)
[M]：RS485-Modbus RTU通訊協議
[P]：Profibus PA通訊協議
單晶硅差壓變送器選型舉例
例：YR-ER101-BC0A1BNF112N1CN
[B]：基本誤差±0.075%
[C]：量程為0-400Pa～40kPa(0-40～4000 mmH2O)
[0]：無靜壓傳感器
[A]：接液部分為不銹鋼316L膜片，填充液為硅油
[1]：額定工作壓力為16MPa
[B]：1/4英寸NPT的過程連接接口，7/16英寸UNF螺紋安裝孔，泄放閥裝于法蘭后部端面
[N]：接液密封圈為丁腈橡膠(NBR)
[F]：平方根輸出
[1]：不銹鋼安裝支架
[1]：配1/2 英寸NPT內螺紋不銹鋼橢圓形法蘭
[2]：LCD背光液晶顯示
[N]：基本型差壓變送器(非防爆變送器)
[1]：位號標于銘牌內
[C]：中文使用說明書
[N]：鋁合金殼體，M20×1.5
在汽包水位測量、液位測量和差壓式流量計配套的差壓變送器決定測量的準確性、穩定性和可靠性，單晶硅差壓變送器在這方面的優勢優于大家熟知的金屬電容式差壓變送器，單晶硅差壓變送器可穩定可靠工作數年精度不變，是一款智能制造的隱形儀表，值得您關注！
