控制回路振蕩的根源和解決方法

2024/3/8 2:11:28 人評論次瀏覽分類：過程控制文章地址：http://www.huatongjz.com/tech/5391.html

有時，現有的控制回路早已在振蕩狀態持續運行了很久，可以把控制回路的整定當作故障排除活動。控制回路故障排除是藝術和技術的綜合，需要工程常識、過程洞察力、控制知識、實踐經驗和足夠的耐心。盡管存在不確定性，但一些通用的指導方針和過程可以幫助減少故障排除工作的難點。過程變量周期性振蕩有許多可能的原因，而且問題往往不一定是PID參數造成的。如果將PID控制器置手動模式，控制回路還是振蕩，那么很可能是由其他外界原因造成的，而不是控制系統自身的問題。有一種可能是受到另一個控制回路的耦合作用而導致過程變量振蕩。如果將PID控制器設置為手動模式，控制回路立刻停止振蕩，那可能通過PID控制器參數整定就能夠解決問題。

在振蕩控制回路中，重點是要觀察過程變量和PID控制器輸出的峰谷時間的振蕩相位關系。如果PID控制器輸出處于峰谷時的時間點，過程變量也差不多同時處于峰或谷，則可能是比例作用太強引起的。將比例增益減半往往振蕩就會逐漸消失，如果比例增益減半后振蕩幅度反而變大，則說明有周期性外部擾動影響該控制回路。相反地，如果過程變量與PID控制器輸出在明顯不同的時間點達到波峰或波谷，則可能是積分作用太強造成的。將積分時間翻倍往往振蕩就會逐漸消失。將積分時間設置為峰值到峰值的振蕩周期則更保守和安全。

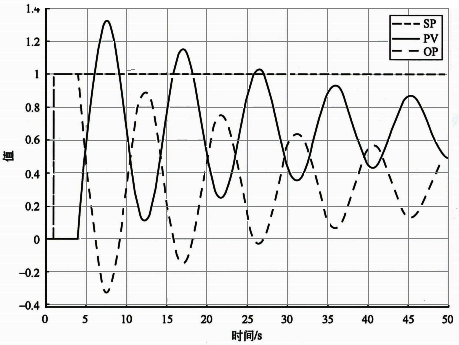

如圖1所示，如果PID控制器輸出和過程變量同時達到極值(波峰或波谷)，即兩者同相位振蕩，通常是由比例增益過強引起的。比例作用太強引起的振蕩可以總結為：
波峰波谷同時刻，升降同時同拐點；
波動周期都一樣，靜態偏差沒法辦。

圖1 比例作用太強引起的振蕩

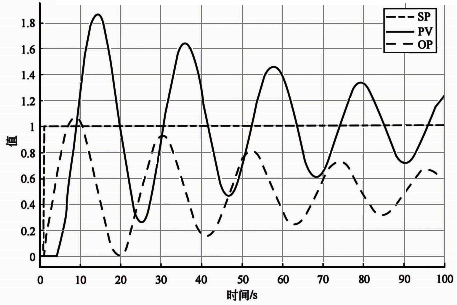

如圖2所示，過程變量與PID控制器輸出在明顯不同的時間點達到波峰或波谷，即兩者異相位振蕩，則可能是積分作用太強引起的。積分作用太強引起的振蕩可以總結為：
極值中間同時刻，此消彼長異相位；
積分作用適當用，消除余差不波動。

圖2 積分作用太強引起的振蕩

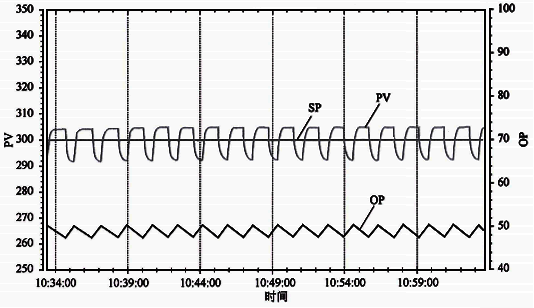

如圖3所示，如果過程變量呈方波形式振蕩，而PID控制器輸出呈鋸齒形狀振蕩，原因很可能是閥門存在非線性，如黏滯或靜摩擦。另一個原因可能是PID控制器輸出達到飽和點，例如全關或全開。如果調節閥上沒有定位器，也可能存在滯后問題。當存在滯后時，PID控制器輸出上升，閥門位置可能偏低，但控制輸出下降，閥門位置可能偏高。在這些情況下，問題出在設備上而不是PID控制器參數。一般來說，當過程變量振蕩但形狀不是平滑曲線時，很可能是設備問題。這種情況下首先應該對設備進行維修減少非線性。如果PID控制器輸出和過程變量的動態特性比較緩慢，通過和更快的副過程變量組成串級控制，也可能顯著改善控制性能。
