構建PROFINET工業以太網，需要深入了解PROFINET網絡拓?fù)浣Y(jié)構和應用。PLC在本文分享如何使用交換機構建不同的PROFINET網絡拓?fù)浣Y(jié)構。

拓?fù)浣Y(jié)構源自拓?fù)鋵W(xué)，它是研究不同的點-線構成的圖形的特點的一門科學。在PROFINET網絡中，"點"可以是CPU主機架，也可以是分布式IO站點；"線"就是用于連接CPU和各IO站點的通信線路，比如網線或者光纖；這些點和線是依靠交換機連接起來的。

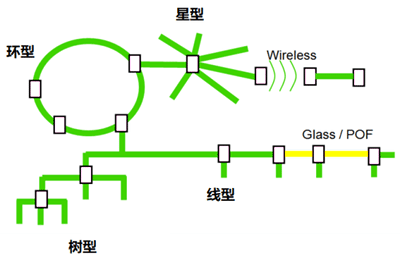

根據連接方式的不同，PROFINET網絡可以構成線型拓?fù)浣Y(jié)構、星型拓?fù)浣Y(jié)構、樹型拓?fù)浣Y(jié)構和環型拓?fù)浣Y(jié)構。


1、PROFINET構成線型拓?fù)浣Y(jié)構

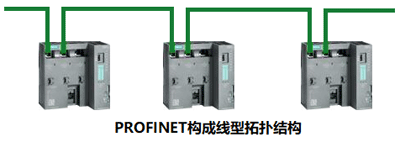

線型拓?fù)浣Y(jié)構是使用一條傳輸線將網絡中的節點先后連接所組成的拓?fù)浣Y(jié)構。很多現場總線，比如PROFIBUS/DeviceNet等都是線型拓?fù)浣Y(jié)構。PROFINET也可以依靠交換機構成線型拓?fù)浣Y(jié)構。交換機可以是單獨的外圍設備，也可以是節點內部集成的交換機。下面這張圖是依靠節點內部交換機構成的PROFINET線型拓?fù)浣Y(jié)構：

線型拓?fù)浣Y(jié)構的優點是：結構簡單、安裝容易、傳輸線路最短、節省成本；線型拓?fù)浣Y(jié)構的缺點是：除了兩端，其余節點增加或刪除困難；單個節點發生故障能影響整個網絡，并且故障定位比較困難，一般不用來構成大型網絡；

2、PROFINET構成星型拓?fù)浣Y(jié)構

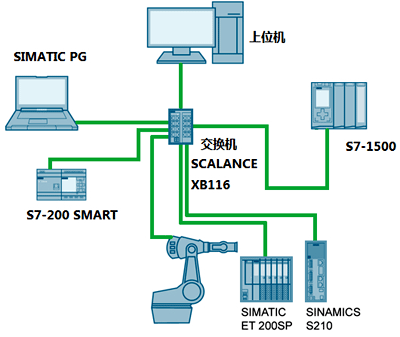

星型拓?fù)浣Y(jié)構是以交換機為中心，將各個網絡節點都連接到交換機上所組成的拓?fù)浣Y(jié)構。星型拓?fù)涫荘ROFINET網絡的典型拓?fù)浣Y(jié)構，也是現代計算機網絡使用的主要拓?fù)浣Y(jié)構；在星型網絡中，交換機是最核心的設備，下面這張圖是PROFINET網絡星型拓?fù)浣Y(jié)構圖：

星型拓?fù)浣Y(jié)構的優點是：節點增加和刪除靈活；單個節點故障不會影響網絡整體運行；容易管理、診斷及監控；星型拓?fù)浣Y(jié)構的缺點是：布線復雜，成本高，交換機故障會導致網絡癱瘓。

3、PROFINET構成樹型拓?fù)浣Y(jié)構

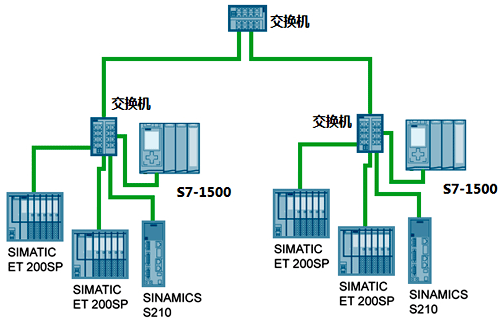

將幾個星型拓?fù)渚W(wǎng)絡用交換機連接起來就構成樹型拓?fù)渚W(wǎng)絡。比如下面這張圖：

許多企業網絡、工廠的車間網絡等都采用樹型拓?fù)浣Y(jié)構。它除了具有星型網絡的優點外，還具有網絡層次清晰，整體可靠性和安全性都很高的特點；當然，它也具有星型網絡的缺點，比如交換機故障會導致某個分支癱瘓，布線成本高等。

4、PROFINET構成環型拓?fù)浣Y(jié)構
將線型拓?fù)浣Y(jié)構首尾相連，組成一個封閉的環就構成了環型拓?fù)浣Y(jié)構。環型拓?fù)浣Y(jié)構中信息只能沿一個方向流動，所有的節點都可以申請發送數據，因此需要一種“仲裁”機制，保證同一時間只有一個節點發送數據，通常是使用令牌。

環型網絡其實是線型網絡的改版，因此它也具有線型網絡的優缺點。優點在于布線簡單、線路短；缺點也很明顯，比如一個節點發生故障時，會影響整個網絡；節點增加刪除困難。

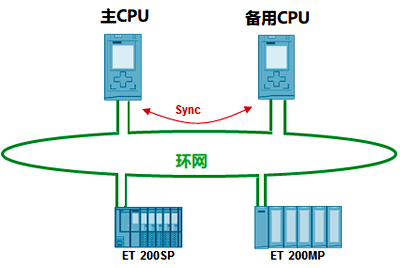

環型網絡在實際工程中使用的不多，比較典型的應用是構成冗余環網。比如，下面這張圖是兩個S7-1500 CPU構成的PROFINET環型拓?fù)渚W(wǎng)絡：

其中一個CPU是主用，另一個是備用；正常情況下，主用CPU執行程序，并與備用CPU進行同步；如果主用CPU發生故障，則備用CPU會接管系統的控制權。

好了，關于PROFINET網絡拓?fù)浣Y(jié)構就先介紹到這里，后續文章會繼續介紹相關內容。構建PROFINET以太網還應該了解西門子產品(http://www.huatongjz.com/product/list_92.html)的特點，熟練選用西門子產品，也是工控技術人員必需的技能。
