百年老廠唐山啟新水泥有限公司老廠改造后，還有一條300t/d的老式生產線為現場控制，顯示溫度、壓力、流量、物位、轉速等過程參數主要使用顯示控制儀、流量積算儀、轉速表、PID調節器、巡檢儀和少量有紙記錄儀等二次儀表，這些儀表大部分不帶數據記錄功能。原生產線的一些重要過程參數，以人工抄表方式或有紙記錄儀記錄紙進行數據存檔。實際生產管理中需要查詢數據時比較麻煩，存在管理不規范和數據不準確的情況。
為滿足及時了解生產狀況、生產線關鍵數據要保存入檔和公司信息化管理的需求，筆者對多種品牌彩色無紙記錄儀性價比和市場口碑的綜合比較、最后選定了昌暉儀表制造有限公司生產的YR-ASR600型無紙記錄儀。
2、無紙記錄儀簡介

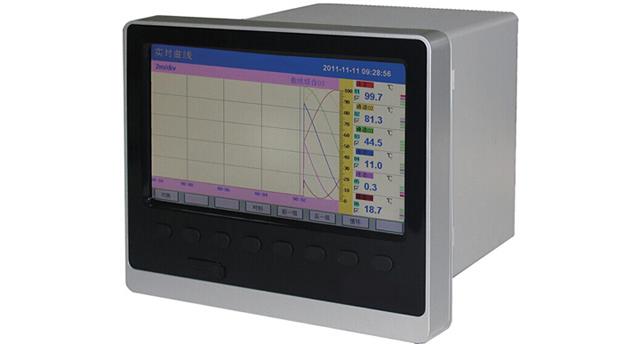

YR-ASR600系列無紙記錄儀的特點：最多48路萬能輸入,采用日本SHARP公司7英寸彩色液晶屏顯示測量數據（總覽、數字顯示、棒圖顯示、曲線顯示）、歷史曲線、信息（報警信息、累積報表）和功能畫面（數據備份打印）。彩色記錄儀外形為185×154mm，可輸入標準電壓、標準電流、熱電偶、熱電阻、毫伏和頻率等信號。SWP-ASR600具有DC24V配電輸出、18路繼電器報警輸出或12通道變送輸出、流量積算、溫壓補償、打印、遠程通訊及即插即用普通U盤歷史數據轉存功能。
3、無紙記錄儀應用
熟料煅燒是水泥生產過程中的核心環節，對該環節的主要熱工參數要詳細檢測，尤其檢測和合理控制水泥窯的煙室溫度、喂煤機轉速、窯尾引風機轉速和余熱爐的蒸汽流量等四項參數，對于安全穩定生料質量有著至關重要的作用。我公司利用無紙記錄儀對這些熱工參數進行檢測，將窯尾煙溫?zé)犭娕夹盘?hào)，喂煤機轉速、窯尾風機轉速、余熱鍋爐蒸汽流量等電流信號直接接入無紙記錄儀，YR-ASR600型無紙記錄儀都能兼容這些輸入信號。

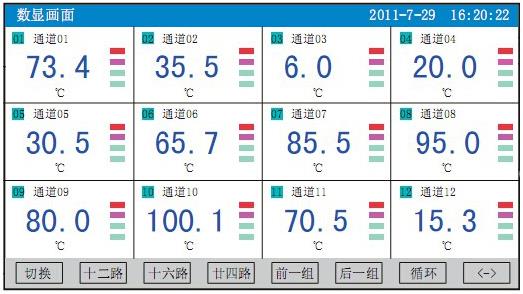

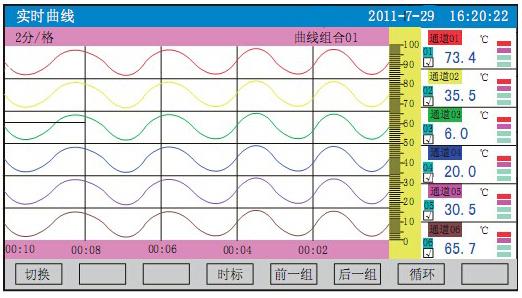

YR-ASR600型無紙記錄儀安裝在值班室內，無紙記錄儀的實時曲線畫面同時顯示六組數據值，數顯畫面能同時顯示十二組數據值，操作人員主要通過這兩種顯示方式監測觀察生產線運行情況。如窯頭看火工根據無紙記錄儀顯示的溫度和自己多年積累的觀火經驗，及時地調整窯的運轉狀態；如水泥窯煙室溫度過高或者過低時無紙記錄儀會發出測量值報警提示和連鎖閃光報警器報警，操作人員就能及時調整噴煤機轉速去改變喂煤量的大小，保證生產出質量好、產量高、消耗低的熟料。
4、YR-ASR600型無紙記錄儀通訊
電腦通過RS485接口與無紙記錄儀連接，對無紙記錄儀進行遠程監控、數據采集、數據備份等操作。通過標準MODBUS RTU協議和OPC接口軟件包，可無縫連接各種軟件。彩屏無紙記錄儀除支持昌暉儀表DataManagement數據管理記錄儀軟件外，還支持iFix、組態王、MCGS、力控等通用工業組態，無需專用無紙記錄儀驅動；支持FAT32文件系統，Windows可自動識別備份文件，無需格式轉換。
隨YR-ASR600型無紙記錄儀附帶一套免費軟件，用于數據采集與分析，將存于YR-ASR600型無紙記錄儀中的數據以通信方式送入上位機中，軟件中配有數據采集和分析功能，提供16天小時報表、128天8小時班報、192天12小時班報、1年日?qǐng)?bào)+月報等多種報表形式，用于管理操作。
水泥窯值班室與辦公室相距100余米，我們用RS485/RS232轉換器將無紙記錄儀與辦公室內統計計算機建立通信連接。該計算機已連入公司局域網，生產線運行數據通過無紙記錄儀在局域網內得到共享，通過合理設置無記錄儀記錄間隔時間，我們獲得了詳細的生產數據，直觀地反映實際生產情況。
附帶的無紙記錄儀軟件功能非常強大、使采集過程簡單，通過軟件中的菜單就可以將存儲的數據讀入到計算機中。通過該軟件，也可以方便的將生產效據以各種圖表的方式顯示出來。更能直觀的反映生產狀況。從打印機中打印出來，做為長期保存或管理生產使用。
我們根據工藝要求對各檢測點設置無紙記錄儀報警參數，其結果真實可靠、為窯頭看火工保證窯始終處于良好的運轉狀態提供了及時可靠的信息和依據，達到了采用閉環控制系統所能帶來的效果。在我廠兩年多使用中，無紙記錄儀使用優勢及其效果如下：
（1）窯尾煙室控制穩定，有據可查，基本上杜絕了高溫操作現象
安裝無紙記錄儀前、交接班時的煙室溫度超高，責任不清；安裝無紙記錄儀后，不僅可準確確定交接班時的煙室溫度，為考核提供依據，而且對煙室溫度控制提供了精確的數據，保證了工藝制度的有效執行，大大較小了結圈現象。
（2）對窯尾排風機轉速的控制起到了有效監督作用
排風機轉數直接控制窯內的通風量，在安裝無紙記錄儀以前、爐膛負壓控制沒有有效的監測手段，安裝無紙記錄儀后，可對排風機轉速進行有效的監測，對回轉窯的穩定運轉起到了積極的作用。（3）對喂煤機的轉速監測
為保證煙室溫度穩定，需要及時調節喂煤機的轉速。自采用無紙記錄儀后、可以將轉速與窯尾溫度相對應，得出煤粉燃燒情況。（4）余熱爐的氣體流量的檢測
安裝記錄儀前，有的看火工通過人為方式改變計量傳感器、造成虛假高產；安裝無紙記錄儀后，通過對余熱爐氣體流量進行檢測、通過曲線對照，就能夠定位虛假高產的時間，可防止此類情況發生。5、結束語
經過3年多的使用，我們認為YR-ASR600型無紙記錄儀的可靠性、抗干擾性能、測量準確度、顯示讀數以及數據記錄等都令人滿意，而且基本上達到了免維護狀態。
