當繼電器返回系數不合要求時怎么辦？
所謂返回系數Kf是反映吸力特性與反力特性配合程度的一個參數，也即表征繼電器動作值與釋放值的差異性。不同用途的繼電器，往往要求不同的返回系數，當繼電器的返回系數不能滿足使用要求時，可采取相應的措施來改進返回系數。下圖1為減少Kf的電路，而圖2則是增大Kf的電路。圖中的R取值應適當，也就是說串入R后，必須使加至繼電器線圈的電壓仍要大于其動作電壓或保持電壓。
繼電器觸點吸合、釋放時間不符要求時，怎樣改善?
有人問：“繼電器有響應時間嗎?”在普通繼電器中不叫響應時間，而是叫吸合、釋放時間，或稱為動作時間。普通繼電器由于結構特點，所以吸合和釋放時間是不相同的，它取決于磁通變化的速度、反作用力的大小、銜鐵行程等。普通繼電器動作時間一般為0.05-0.4s。
對于特定的繼電器，其吸合、釋放時間是有規定的，并且是有一定范圍的，因此對于在用的繼電器，當其吸合、釋放時間不能滿足使用要求時，可以改變繼電器線圈回路的時間常數來解決。但這樣的改變是有限制的，只能作為一種應急手段。
我們知道繼電器線圈的時間常數T等于線圈電感L與電阻r之比。如果在繼電器線圈回路里串入一個電阻Rf，則
就小于

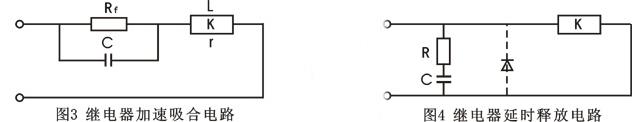

。需加速吸合時，可在繼電器線圈回路中串入一只電阻Rf，并將電源電壓適當提高，以保證線圈的吸合電流維持不變，則可達到加速吸合的目的。如果在R兩端再并聯一只電容C，則吸合時間更短，如圖3所示。電容C兩端電壓不能突變可視為短路，這樣就將比繼電器線圈額定工作電壓高的電源電壓加到線圈上，從而加大了線圈中流過的電流，使繼電器迅速吸合。電源穩定之后電容C不再起作用，而電阻Rf起限流作用。
在繼電器線圈兩端并聯RC，如圖4所示，當接通電路后，電流穩定時RC電路不起作用，斷開電路時，繼電器線圈由于自感而產生感應電動勢，經RC電路放電，使線圈中電流衰減放慢，從而延長了繼電器銜鐵的釋放時間，起到延時斷開的作用。
如果在繼電器線圈兩端反向并聯一只二極管，也可達到延時的目的，只需把圖4的RC元件更換為一只二極管即可，如圖中虛線所示。當繼電器線圈斷電后二極管導通等于給鐵芯增加了一個短路線圈，感應電動勢所產生的電流正好從二極管的正向流過，電阻很小，因而使繼電器的釋放時間延長了，二極管在正常工作時，其反向電阻很大，基本無電流流過，故電能的消耗極小。圖4電路還具有消火花的作用，詳見本站“怎樣消除繼電器觸點動作時產生的火花?”的分析。
