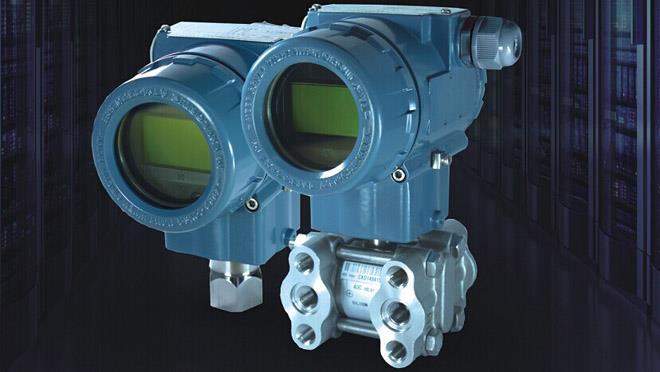

單晶硅變送器 (親，請您記住這個外形，這是昌暉向國內提供的優質變送器！！)
而智能變送器由于其使用微處理器、存儲器及數字處理技術，同時手操通信器代替了調整電位器，所以調校方便。而且調變送器的零點和滿量程時互不影響。但由于其具有模擬和數字兩種輸出信號，所以其校準方法與常規模擬變送器也是不同的。
可以把智能變送器的邏輯結構分成兩臺儀表來理解，即一臺是模擬儀表，另一臺是全數字儀表。其中數字儀表的設定又可稱為組態和量程調整，其目的是將輸入差壓與4-20mA的輸出建立對應關系。它可以在不加標準壓力信號的情況下來確定量程。這一步驟實際上是利用原先保存在存儲器中的對應關系函數，來進行相應的計算，以便建立一個新的對應關系函數。雖然輸入差壓值和4-20mA電流輸出建立了對應關系函數，但要明白的是，其數字讀數并不是從電流信號得到的，其與正確值之間可能有誤差，所以還需要進行校準工作，這就要使用標準壓力源及標準電流(電壓)表，其目的是：使輸入變送器的標準差壓值、對應差壓的數字讀數、4-20mA輸出電流與標準電流(電壓)表四者間都有正確的對應關系。
有的人認為，只要用HART手操通信器或HART MODEM（俗稱HART貓）就可改變智能變送器的量程，并可進行零點和量程的調整工作，而不需要輸入壓力源。但這種做法只能稱為組態設定量程，不能稱為校準，在技術文章《只用手操器對智能壓力變送器進行調整不是真正的校準》中有詳細介紹。而校準是需要用標準壓力源輸入變送器壓力信號的。因?yàn)椴皇褂脴?biāo)準壓力源來調量程（LRV、URV），忽略輸入部分（輸入變送器的壓力）來進行輸出調節（變送器的轉換電路）不是正確的校準。再者差壓檢測部件與A/D轉換電路、電流輸出的關系并不對等，校準的目的就是找準三者的變化關系。因此，只有對輸入和輸出，即輸入變送器的壓力、A/D轉換電路、模擬電流輸出電路一齊調試，才稱得上是真正意義上的校準。這也是與模擬變送器校準的重要區別。
