1、RS485總線優勢
RS485總線以差分傳輸方式傳送數據，具有以下優勢：
①抗干擾能力強。
②RS485通信傳輸距離最大1200米。
③支持多點通信(最多32個節點)。
在實際應用中，RS485總線常采用總線型結構，通信線兩端需要特別注意匹配處理，這也是終端電阻的關鍵所在。
2、為何需要終端電阻？
在RS485總線應用中，終端電阻并不是“可選項”，而是必需品。下面用簡單的語言解釋為什么需要它：
①防止信號反射
數據在傳輸過程中，會遇到電纜末端的阻抗不匹配，導致信號被反射回線路，形成干擾，影響通信質量。
②實現阻抗匹配
通信電纜的特性阻抗約為120Ω，使用120Ω的終端電阻，可以吸收多余的信號能量，避免信號反射。
③保障數據完整性
無終端電阻時，反射的信號會疊加在原始信號上，導致波形畸變，造成數據錯誤甚至通信中斷。
3、為什么選擇120Ω？
標準規定：RS485總線通信的電纜特性阻抗約為120Ω，因此兩端加上120Ω的終端電阻，可以做到最佳匹配。
如果不匹配會怎樣？
①電阻過高：反射信號無法被完全吸收，仍會干擾通信。
②電阻過低：信號能量損失過大，影響傳輸距離。
總結來說，120Ω是經過實踐驗證的最佳選擇，簡單又有效。
4、實踐中的正確操

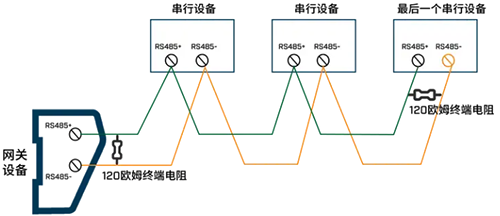

作終端電阻的接入位置：
①僅在RS485總線的兩端接入120Ω終端電阻。關于終端電阻的正確接法大家可閱讀《儀表RS458總線你加了終端匹配電阻嗎》，在文中有更詳細的圖文介紹。
②每個節點上不需要額外加電阻。
常見電阻選擇：使用120Ω、1/4瓦的金屬膜電阻即可滿足大多數應用需求。
短距離是否需要？①短距離(例如幾米以內)可能不接終端電阻也能正常通信；②但長距離傳輸或高速通信時，終端電阻至關重要。
5、真實案例
終端電阻的重要性以下是一個實際案例，幫你直觀感受到終端電阻的重要性。
案例背景：
某工廠部署了長距離RS485總線，用于傳輸傳感器數據。起初，工程師沒有加終端電阻，結果出現以下問題：
①數據時有丟包，導致監控系統報警頻繁。
⑤總線節點越多，通信越不穩定。
解決方案：在RS485總線兩端加上120Ω終端電阻后：①信號反射現象消失；②數據傳輸變得穩定可靠。通過這個案例，我們可以清楚地看到終端電阻在實際應用中的重要性。
6、常見誤區解答
①誤區一：每個節點都需要加終端電阻錯誤！終端電阻只需要加在總線的兩端，不要在中間節點加，否則會影響阻抗匹配。
②誤區二：短距離通信不需要終端電阻對于短距離通信，雖然不接電阻可能也能通信，但如果存在干擾或傳輸速率較高，終端電阻仍然能提高可靠性。
③誤區三：終端電阻可以隨意選擇阻值錯誤！阻值必須與總線特性阻抗匹配，選擇120Ω是最佳實踐。
7、總結與建議
終端電阻雖小，卻是RS485總線中不可忽視的關鍵部件。無論是設計階段還是調試過程中，都要記得：按標準在RS485總線兩端接入120歐終端電阻。尤其是長距離或多節點通信時，更要注意。想要穩定可靠的RS485總線，千萬別忽視那顆小小的終端電阻！您在使用RS485總線時，是否遇到過因終端電阻引發的通信問題？或者有什么經驗分享？歡迎留言，一起交流！
