干擾源分析
1、電磁干擾(EMI)：包括射頻干擾(RFI)等，主要由外部設備產生。
2、靜電放電(ESD)：可能損壞電路或引起瞬態電壓，導致信號錯誤。
3、共模噪聲：當信號線與地之間存在電壓差時發生，影響通信質量。
4、差模噪聲：直接疊加于信號上，改變信號形狀。
5、反射：不匹配阻抗引起的信號反射，造成波形失真。
RS485接口抗干擾措施
1、屏蔽與接地
①使用屏蔽雙絞線作為傳輸介質，并確保良好接地可以顯著減少EMI的影響。
②在布線時避免與電源線并行鋪設，以減少磁場耦合產生的干擾。
③接地策略需謹慎規劃，采用星型接地方式有助于降低地環路效應帶來的共模噪聲問題。
2、終端電阻

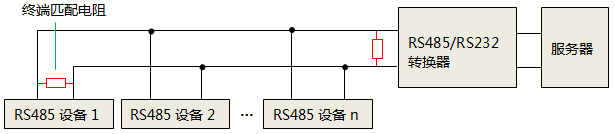

在RS485網絡兩端加入適當值(通常為120Ω)的終端電阻，能夠吸收未被吸收的能量，從而減少信號反射，保持信號完整性。
3、隔離保護
①通過光電隔離器或者磁性隔離變壓器來實現電氣隔離，切斷地環路的同時也增強了對高壓沖擊(如雷擊)的防護能力。
②選用具有高共模抑制比(CMRR)的收發器，進一步增強系統抵抗共模干擾的能力。
4、過壓/過流保護
①在每個節點處安裝TVS二極管或其他類型的浪涌保護器，以防止因靜電放電等原因造成的瞬間高壓損害。
②設計合理的限流電路，限制流入設備的最大電流值，保護內部組件免受過大電流沖擊。
5、軟件層面優化
①實施錯誤檢測與糾正機制，例如CRC校驗碼，可以在一定程度上識別出由干擾引起的數據錯誤并予以修正。
②采用更高級別的編碼方案(如曼徹斯特編碼)，提高信號本身的魯棒性。
總之，通過采取適當?shù)挠布O(shè)計及軟件算法相結合的方法，可以從多個角度提升RS485接口抗干擾性能。值得注意的是，在具體實施過程中還需根據實際應用場景靈活調整方案，確保所選措施既能滿足功能需求又能控制成本效益。隨著技術的發展，未來還將出現更多創新性的解決方案，幫助我們更好地應對日益復雜的電磁環境挑戰。
