首先，我們看一下“保護地”。
以控制柜為例，一般都會在柜體內設計有保護地(PE)匯流排。我們的金屬柜體、柜門以及安裝背板、設備的PE等等都可以通過接地線，就近的連接到PE排上。然后，將PE排進行接大地的處理即可。因此，“保護地”是直接接大地的。
對于工作地，一般情況下，控制柜內沒有設計工作地的匯流排。
因此工作地的處理有兩種方式：①如果考慮構建一個隔離的直流供電系統，工作地可以懸浮，不做接大地的處理；②如果從安全角度考慮，可以將多個工作地匯總到一個工作地匯流排，然后將匯流排通過單獨的接地極連接至大地。
對于屏蔽地(SE：Shield Earth)，如果柜內有專門的屏蔽地(SE)匯流排，可以將所有的屏蔽層都接在這根屏蔽地匯流排(SE)上，再將屏蔽地(SE)匯流排單獨的做接大地的處理。

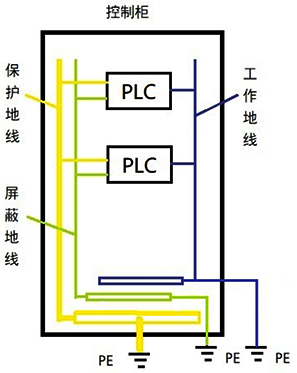

保護地、工作地、屏蔽地的總圖
當然，對于過程控制來講，其系統中常見本質安全儀表，往往還有一個本質安全儀表的地。齊納安全柵的匯流條(或?qū)к?應作為本安接地。
本安接地

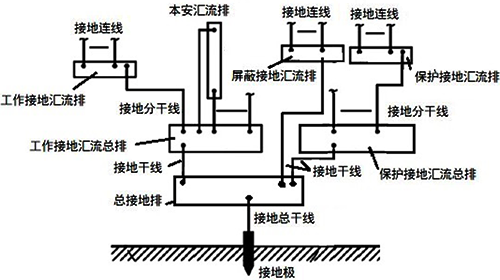

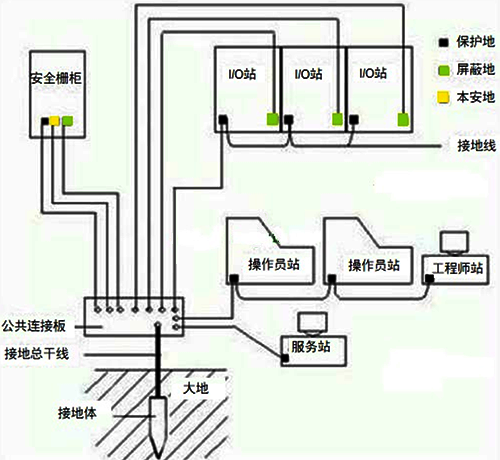

因此，綜合在一起，我們可以通過這張圖來總覽一下工業控制系統的接地?？梢钥吹?，其實，各個接地最終都是單獨做接大地處理的。
總接地圖
另外，對于防雷接地，考慮到雷電產的電流較大，容易引起周圍地電位的升高，可能對系統產生較大的干擾，因此，一般將雷電接地與系統的接地極之間保留20米以上的距離，且系統應該一點接地。
在實際應用中，經常會有用戶將屏蔽地或者工作地連接到保護地的情況，應該說也不是完全不行，但效果肯定不如直接接地好，甚至?xí)幸恍╇[患，大家可以自行判斷。
作者：楊光
