如圖1所示，閉環響應具有過程變量有超調無振蕩的特性則基本接近最優。實際PID參數整定過程中也可以把這個目視最優閉環響應作為參考。積分對象使用比例積分控制時由于雙積分作用，過程變量的超調不可避免。在所有有超調無振蕩的過程變量中過渡時間最短的響應曲線就是所謂的最優閉環響應。

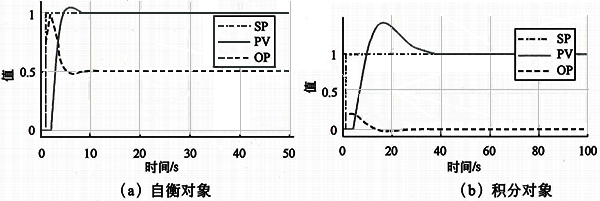

圖1 閉環識別自衡對象和積分對象
