注意事項
如果變送器位于危險區域，請勿使用服務端口連接。服務端口連接需要打開接線腔室，而在接通了變送器電源的情況下打開接線腔體可能會導致爆炸。要在危險環境中連接變送器，請采用無需取下變送器外殼蓋子的連接方法。
先決條件
ProLink III已在PC上安裝并注冊，信號轉換器(目前最常用為USB轉RS485)已正確驅動，PC與流量計之間完成了必要的線路連接。

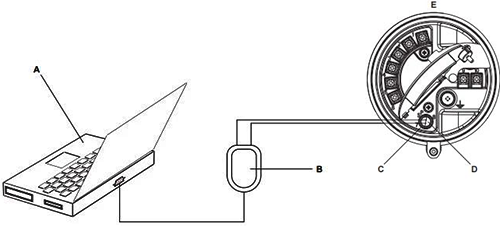

如下為通過服務口進行連接的示意圖。
A. PC
B. 信號轉換器
C. 服務端口端子7(RS485/A)
D. 服務端口端子8(RS485/B)
E. 變送器，且其接線腔室和電源腔室已打開
組態操作步驟
高準質量流量計1700/2700系列變送器支持Service Port、Modbus/RS485、Hart等多種ProLink III連接方式，其中Service Port(服務端口)連接使用已在ProLink III中定義的標準連接參數，因此不需要預先對變送器進行相關組態。
1、啟動ProLink III。
2、在ProLink III啟動畫面上選擇Connect to Physical Device(連接到物理設備)。
3、將Protocol(協議)選擇Service Port(服務口)。
4、將PC Port(串行端口)設置為您用于與設備連接的計算機通訊端口(可通過我的電腦 – 設備管理器查看信號轉換器所占端口)。
5、指定其他通訊參數，連接服務端口，則所有剩余通訊參數都將使用默認值。
6、選擇Connect(連接)，連接后界面如下。
7、如果ProLink III連接失敗，請排查設備連接。
