電流互感器的選擇原則
1、額定一次電壓由所在系統的標稱電壓確定?？梢赃x用高電壓等級的電流互感器在低電壓等級的系統中使用，如選用10kv的電流互感器在6kv系統中使用。
2、主要電流等級根據GB1208中規定的額定電流等級進行選擇。如果無法根據指定的等級選擇主要電流，可以通過以下方法解決: ① 保護回路和測量回路的變比要求不同時，可采用二次繞組帶抽頭電流互感器。也可以改變一次抽頭的電流互感器，一般分串聯和并聯接法，可獲得倍數變比或半數變比的電流互感器。②測量回路用電流互感器有特殊用途的用s級的，它在10~110%的額定電流范圍內保持準確度要求。
3、額定的次要電流1A和5A。
選用原則：
①對新建發電廠和變電所有條件時，宜選用1A。
②如有利于互感器安裝或擴建工程原有TA為5A時，及某些情況下為降低TA的二次開路電壓，額定二次電流可選用5A。
③一個廠，站內的額定二次電流可同時選用1A和5A。大家繼續閱讀《電流互感器二次額定電流1A和5A的區別與選擇》文章。
4、正確的級別和臨時屬性在以下主題中進行了說明:
5、鐵芯個數--電流互感器鐵心個數有兩類：一類為一個電流互感器只有一個一次繞組和二次繞組的單鐵心式，大部分低壓電流互感器就是這一類；一類是為一個一次繞組有兩個及兩個以上二次繞組的多鐵心式，每個二次繞組，按照用途不同配置。電能計量儀表和測量表計在滿足準確級的前提下，可以共用一個二次繞組。
6、根據結構可分為油浸、樹脂注入和SF6電流互感器。
電流互感器變比和準確度
1、變比
電流互感器二次側額定電流值都為5A或1A，一般情況下選擇5A。測量電流互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正確選擇電流互感器的變比呢？
GB/T50063-2008《電力裝置的電測量儀表裝置設計規范》中規定“指針式測量儀表測量范圍的選擇，宜保證電力設備額定值指示在儀表標度尺的2/3處”。根據這個規范我們可以用N=I1RT/(?×5)的公式選取電流互感器的變比N。
N=I1RT/(?×5)
公式中I1RT為變壓器一次側額定電流，A；N為電流互感器的變比；?指指針式測量儀表測量范圍的選擇，宜保證電力設備額定值指示在儀表標度尺的2/3處；5是電流互感器的次要額定值。
然后，根據計算出的變量比率選擇相應變流器的比率。例如，選擇75/5比例變流器，因?yàn)镮為50A，N=14.29可根據方程式求得。
2、準確度

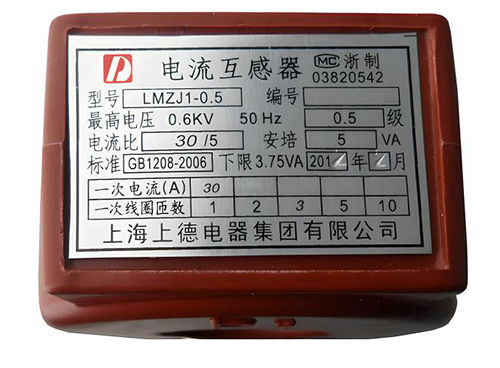

電流互感器的精度也稱為精度。這是因?yàn)殡娏骰ジ衅鞯谋壤`差和角度誤差是不可避免的。換流器的精度與此比率誤差限制的百分比在數值上相同。例如，電平0.5電流互感器的最大比例誤差為0.5%。測量變流器為0.1、0.2、0.5、1、3、5等級，保護變流器為5P、10P等級。一般來說，測量結果選取層次0.2精度等級，測量結果選取層次0.5精度等級，一般監督儀表選取層次1精度等級。
同時我們在使用換流器。變流器的二次側面必須接地，以防止一次高壓通道的二次側面、危機設備和生命安全。注意電流互感器1、2側極性。極性連接嚴重時的燃燒損耗計；變流器嚴禁在保險絲的二次側面安裝，以防止二次開路、二次開路高壓、危機人生安全。
實用電流互感器選型示例
10kV進，出柜CT的變比如何選擇，假如一臺為1000kVA的變壓器：
高壓側額定電流I1=1000/1.732/10=57.7A；低壓側額定電流I2=1000/1.732/0.4=1443.4A；在額定值的運行條件下，電流表的指示在量程的70%~100%處，時電流互感器最大變比應為：N=I1RT/(0.7*5)；高壓側可選的電流互感器100/5；400V低壓側可選1500/5的電流互感器。
一般電流互感器的一次電流的規格有5，10，15，20，30，40，50，75，100；150，200，300，400，(500)，600，800，1000，1500，2000，3000，4000，5000；7500，10000，15000；20000，25000。
400kVA：I1RT=400/1.732/10≈23A，N=23/(?×5)≈6.6，高壓側可選40/5電流互感器
500kVA：I1RT=500/1.732/10≈29A，N=29/(?×5)≈8.3，高壓側可選50/5電流互感器
630kVA：I1RT=630/1.732/10≈36.4A，N=36.4/(?×5)≈10.4，高壓側可選75/5電流互感器
800kVA：I1RT=800/1.732/10≈46.2A，N=46.2/(?×5)≈13.2，高壓側可選75/5電流互感器
1000kVA：I1RT=1000/1.732/10≈57.7A，N=57.7/(?×5)≈16.5，高壓側可選100/5電流互感器
1250kVA：I1RT=1250/1.732/10≈72.2A，N=72.2/(?×5)≈20.6，高壓側可選150/5電流互感器
1600kVA：I1RT=1600/1.732/10≈92.4A，N=92.4/(?×5)≈26.4，高壓側可選150/5電流互感器
附：電度表選型(30A以上配互感器)電度表型號是用字母和數字的排列來表示的,內容如下：類別代號+組別代號+設計序號+派生號
1、類別代號: D--電度表
2、組別代號 表示相線：D--單相；S--三相三線；T--三相四線。 表示用途的分類：D--多功能；S--電子式；X--無功；Y--預付費；F--復費率。
3、設計序號用阿拉伯?dāng)?shù)字表示。每個制造廠的設計序號不同。
單相直接接入電度表額定電流：1.5(6)A、1(2)A、2(4)A、2.5(5)A、2.5(10)A、5(10)A、5(20)A、5(30)A、1015(60)A、20(80)A、極限20(100)A(極少用到)等，最大可30(100)A等。
最大可達100A，括號前的為基本電流值，也稱叫標定電流，是作為計算負載基數電流值的, 三相四線電度表額定電流：5(30)A、10(60)A、20(80)、30(100)A等。長時間允許通過的最大額定電流一般可為額定電流的1.5倍。
