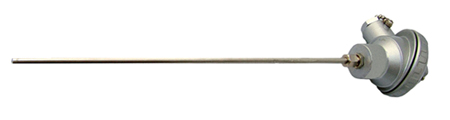

鎧裝熱電偶特點
鎧裝熱電偶是由偶絲、絕緣材料和金屬保護套管三者組合加工而成。故其用料省、壽命長、機械性能好、耐振動和沖擊，同時還可耐高壓。鎧裝熱電偶的外徑可以加工得很細，外徑最小可做到Φ0.24mm，長度可以很長，偶絲長度可到百米以上，因此又成為鎧裝熱電偶電纜。鎧裝熱電偶有很大的可撓性，其時間常數很小，鎧裝熱電偶的熱響應時間為0.5-1s，最小可達毫秒數量級。
鎧裝熱電偶測量端結構形式及應用場合
鎧裝熱電偶的測量端根據使用需要，可制成多種結構形式。常見的有絕緣式、接殼式和露端式。
①絕緣式
它是將熱電偶絲的測量端單獨焊接后，填以絕緣材料，再將金屬套管端部密封焊牢，即偶絲和金屬護套是相互絕緣的。它適用于較惡劣的氣氛，或安裝環境電磁干擾較大的場合，其耐高壓、壽命長，雖然制造困難，價格較高，但仍得到廣泛應用，適合于數顯表、無紙記錄儀等配套測溫。
②接殼式
它是將熱電偶絲的測量端與金屬護套接觸并焊在一起，成為一個整體。適用于壓力高、溫度較高、氣氛較壞的場合。其反應速度比絕緣式快，但又比露端式慢。接殼式鎧裝熱電偶易受電磁干擾。
③露端式
它是將熱電偶的測量端露在金屬護套外面。其反應快速，制造簡單，測量端損壞時較易修復，但因氧化鎂外露易吸收潮氣，測量端外露易受損，使用壽命沒有絕緣式和接殼式鎧裝熱電偶長。它一般用于溫度不高，氣氛良好，對偶絲不產生侵蝕的干燥介質。
鎧裝熱電偶絕緣電阻下降的處理方法
鎧裝熱電偶的絕緣材料為電熔氧化鎂，在正常情況下絕緣性能良好，如果接殼式和絕緣式，偶絲對金屬護套的絕緣電阻一般在500MΩ以上(出廠時鎧裝熱電偶絕緣電阻=長度×100MΩ，長度≥1m)。如果受潮或保管不當?shù)仍?，有的鎧裝熱電偶絕緣電阻會小于500MΩ，可把鎧裝熱電偶盤成圈、放入電烘箱中烘烤，數小時后其絕緣電阻都可上升，常能取得滿意的效果。
鎧裝熱電偶與顯示儀表的匹配
1、鎧裝熱電偶不宜與動圈儀表配用
因?yàn)殒z裝熱電偶內阻較大，且內阻隨測量端溫度、環境溫度、插入深度等不同而變化。如一支外徑為Φ3mm、長度為4.2m、插入深度為4m的鎳鉻-鎳硅鎧裝熱電偶，經實測在20℃時內阻為16.82Ω、在100℃時內阻達27.60Ω。顯然，鎧裝熱電偶的內阻在20℃就也超過了動圈表規定外接電阻的數值。
2、鎧裝熱電偶適合于數顯表、無紙記錄儀等配用
由于該類儀表輸入阻抗高、所以不用外接電阻，因?yàn)橥饩€電阻的變化，比儀表輸入輸入阻抗小得多，以致可以忽略而不影響儀表的測量精度。
鎧裝熱電偶進行多點測溫時應注意的問題
合成塔、轉化爐、反應器的溫度測量中，大多是多支熱電偶共用一根保護套管，如用鎧裝熱電偶時應注意下述問題。
有的人用細鐵絲將不同長度的幾支鎧裝熱電偶捆在一起，再插入保護套內。最好不要捆鐵絲，這樣在生產中某支熱電偶損壞或?qū)ζ溆幸蓡?wèn)時，可以很方便地將其抽出檢查、修理或校驗，畢后又再插入使用。為保證每支熱電偶的插入尺寸合乎要求，可在鎧裝熱電偶未插入保護管的部分一起捆細鐵絲。
防水問題也很重要。多支鎧裝熱電偶插在一根保護管內，防濺接線盒一般都得自制，因此應采取一定措施，防止雨水等滲入保護管內，否則熱電偶指示會不正常，嚴重時由于雨水滲入使熱電偶急劇驟冷而繁盛爆裂故障。
露端式鎧裝熱電偶應測量端外露，使用中易發生接地現象。特別是多支鎧裝熱電偶共用一根保護管，各支熱電偶插入深度不同，插入淺的熱電偶的測量端易碰著插入深的熱電偶金屬護管。出現接地現象，地電流的存在對顯示儀表及控制系統造成共模干擾。因此安裝露端式鎧裝熱電偶時，應檢查有無接地現象，以避免儀表受干擾。
接殼式鎧裝熱電偶由于測量端是“接地”的，當兩支熱電偶同一極性互相接錯時，仍有毫伏電勢輸出，而且數值與實際值比較接近，它反映的是這兩點的平均溫度。這種假指示又很難發現。因此安裝中應認真檢查接線，以避免熱電偶相互間同極性有接錯現象發生。
鎧裝熱電偶最高使用溫度
鎧裝熱電偶最高使用溫度與套管材料、外徑、被測介質狀況、環境條件及熱電偶測量端結構形式有關。故在某些特定的測溫條件下，其使用溫度應相應降低。如鎳鉻-鎳硅熱電偶用GH3030的套管材料，當外徑為Φ0.25mm時，其最高溫度只能到250℃。
