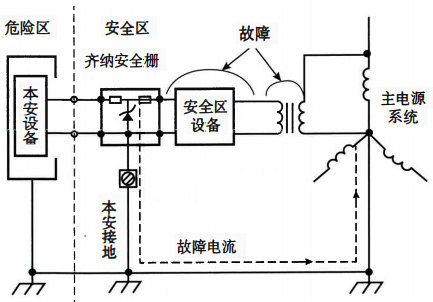

若齊納安全柵有可靠接地，如下圖所示，當同樣的故障發生時，齊納管限制了對地的電勢，故障電流只能在安全區內流過，這樣確保危險區的現場安全，這個接地叫作本安接地。

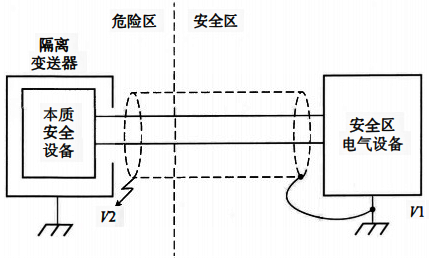

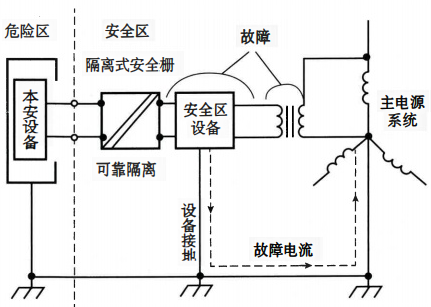

而對于隔離式安全柵，如下圖所示，當前述故障發生時 ，由于隔離式安全柵內有可靠的隔離單元，它對地產生電勢，但對地電流不可能從可靠隔離單元流向危險區，因此在隔離式安全柵的本安電路側不需要專門本安接地， 只需按照一般要求。如采用屏蔽電纜在控制室側將電纜屏蔽接地，如下圖所示。
