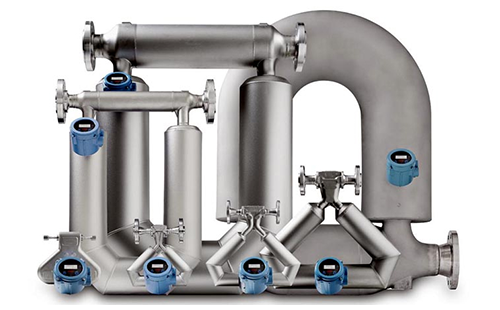

艾默生旗下高準1700/2700質量流量計支持Hart/Bell202、Modbus/RS485等類型的數字通訊，Modbus/RS485通訊參數控制與變送器的RS485端子進行的Modbus通訊。

高準1700/2700系列質量流量計通過變送器顯示面板(LOI)可組態的Modbus/RS485通訊參數包括：
①Protocol(協議)
②Baud Rate(波特率)、Parity(奇偶校驗)和Stop Bits(停止位)
③Modbus Address(Modbus地址)



組態RS485的操作菜單
LOI菜單：OFF-LINE MAINT>OFF-LINE CONFG>COMM

組態RS485的操作步驟
①進入離線菜單維護菜單 OFF-LINE MAINT(具體操作)；



②使用SCROLL切換到OFF-LINE CONFIG，觸發SELECT進入離線組態菜單；



③使用SCROLL切換到CONFIG COMM，觸發SELECT進入數字通訊組態菜單；



④使用SCROLL切換到PROTOCOL，觸發SELECT進入?yún)f(xié)議組態菜單；
注：將Protocol(協議)設置為匹配您的Modbus/RS485主機所使用的協議，圖例為Modbus RTU。



⑤按照如上步驟為您的網絡適當設置波特率、奇偶校驗和停止位；
注：BAUD，Baud Rate波特率常用為9600。



注：Parity奇偶校驗?zāi)J(rèn)為ODD(奇校驗)。



注：Stop bits停止位默認為1。



⑥使用SCROLL 切換到 ADDRESS M BUS ,觸發 SELECT 進入將Modbus地址設置為網絡中的唯一值；



⑦逐級退出菜單，直至返回主變量顯示。
