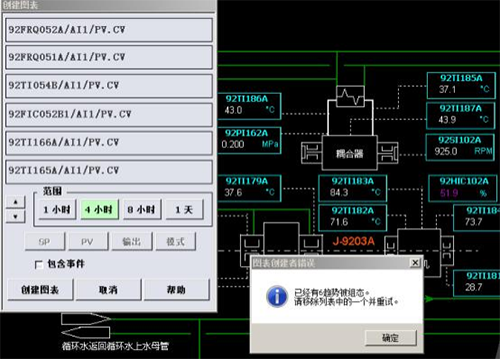

①鼠標右鍵單擊位號框添加歷史趨勢，最多能添加6個不同的趨勢，如圖1所示。這樣每個位號只能打開一個趨勢(即只顯示該點的一個參數)， 一般用于打開AI點的趨勢。

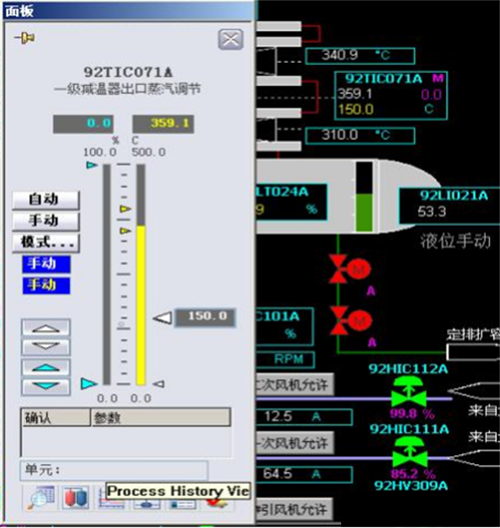

②打開位號的面板，點擊Process History View項打開歷史。這種方式打開的歷史通常有兩個或三個參數，一般用于打開調節閥的歷史趨勢。如圖2所示。
以上兩種方式都是針對某一個點趨勢的打開方式，其打開方式都是利用DeltaV系統和面板原有的功能，只是不同的點查看的參數不同，選擇打開的方式不同。在DCS畫面添加趨勢按鈕的方法屬于自定義打開趨勢，打開的趨勢可以是一個趨勢組，也可以是單獨一個趨勢，而且可以隨機改動所組態趨勢的參數。一個趨勢組最多可以包含8個趨勢。
這里分兩個部分進行說明如何添加趨勢按鈕，第一部分解析趨勢按鈕的原理，第二部分闡述添加一個趨勢按鈕的操作流程。
第一部分：以鍋爐產汽量趨勢組為例。

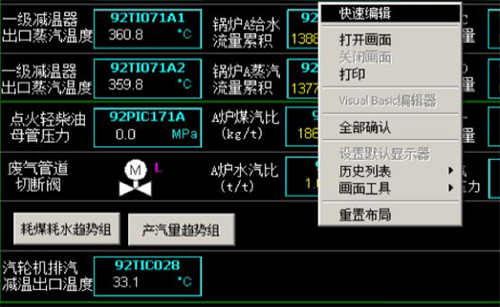

1、找到產汽量趨勢組所在頁面，鼠標右鍵單擊空白處，選擇快速編輯。如圖3所示

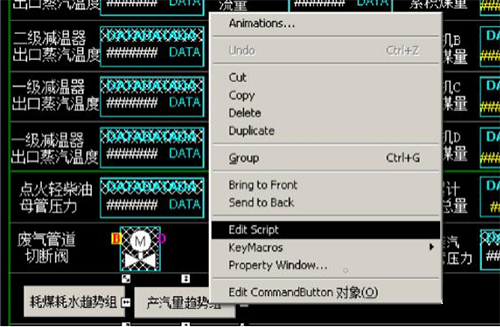

查看按鈕下的腳本語言，如圖4所示。

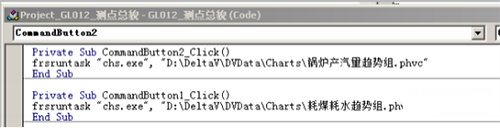

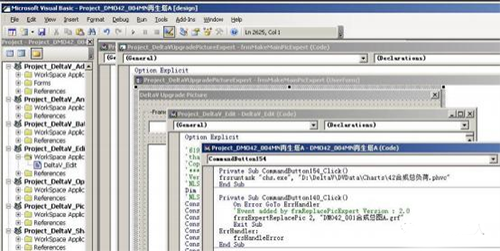

腳本語言如圖5所示。

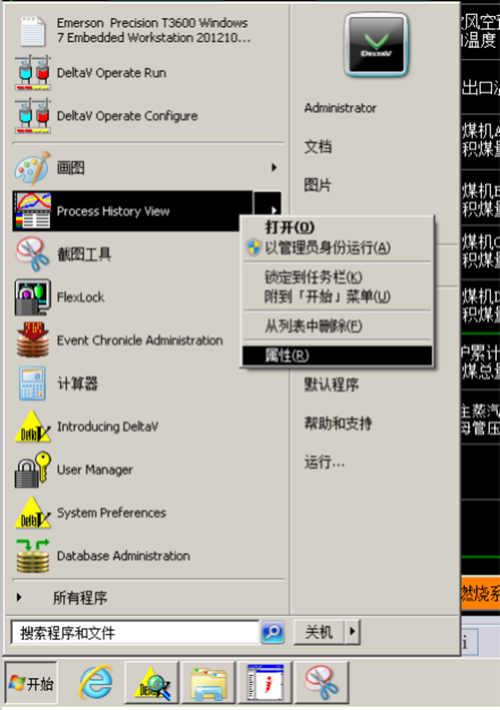

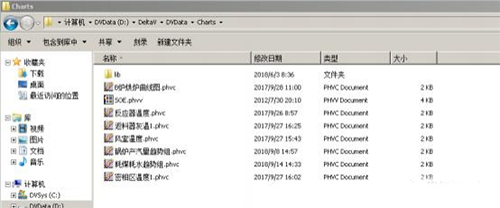

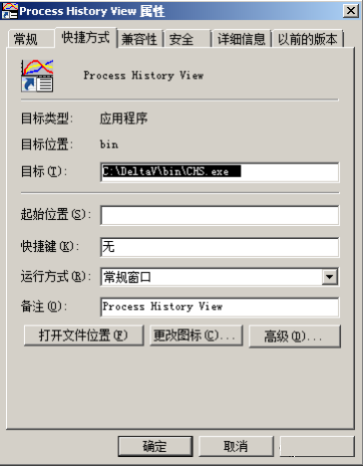

腳本語言中chs.exe表示趨勢軟件的應用程序；D:\DeltaV\DVData\Charts\鍋爐產汽量趨勢 組.phvc表示趨勢文件的路徑。腳本的含義為：點擊按鈕時啟動趨勢軟件打開D盤相應路徑下名叫鍋爐產汽量趨勢組.的趨勢文件。見圖6，7，8。
第二部分： 新加一個趨勢按鈕。

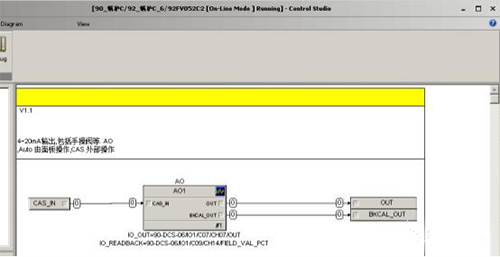

上述已經說到，使用兩種常規方法打開趨勢，這些都是在點位使用模板的情況下利用模板的特性來打開趨勢。如果趨勢包含點位的特殊參數，如圖9中AO塊使用了硬通道做了反饋，這時就需要特殊的面板或其他手段來打開AO的BACAL_OUT 和 READBACK參數的趨勢。也有像圖10一樣的情況，畫面直接用Text文本來做顯示，若工藝需要看42合成總負 荷的趨勢，則需要添加趨勢按鈕或者不使用文本樣式顯示直接套用面板。這里選擇新加一個趨勢按鈕來實現此功能，下面是完成此項功能的步驟。

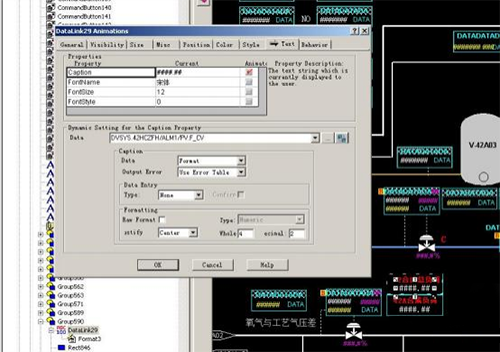

STEP1：打開畫面編輯頁，確定數據來自哪個CM。查詢得知數據來自42HCZFH中ALM1的PV值。如圖11所示。

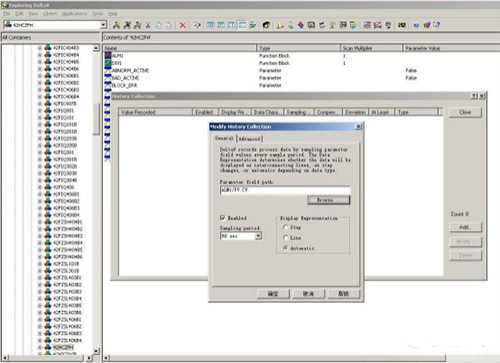

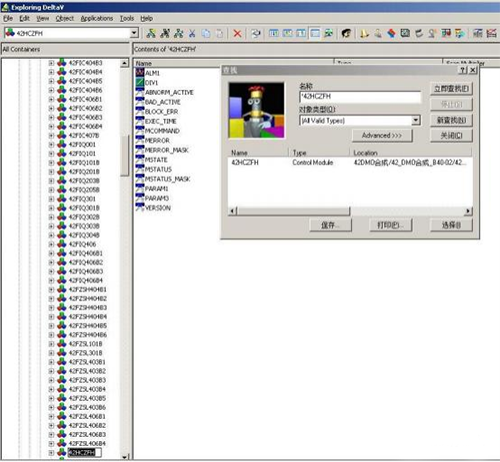

STEP2：在組態軟件中查詢此CM，如圖12，確定是否使能趨勢采集。若沒有采集趨勢需要手動添加。添加的趨勢如圖13。

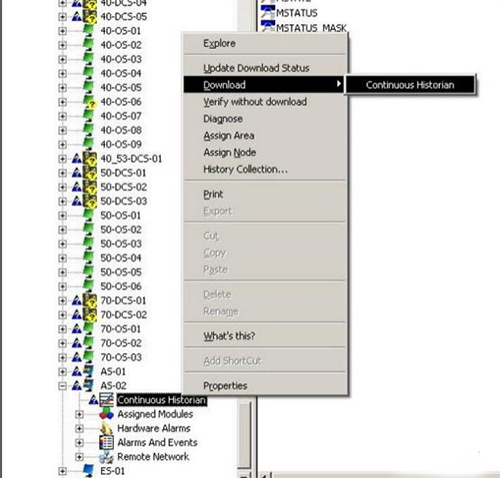

STEP3：完成歷史趨勢組態后，聯系工藝確認此點可以下裝，下裝不會影響生產。下裝此CM，下裝完成后還需下裝歷史站，若不下裝歷史站，打開該點的歷史趨勢頁則只顯示當前的趨勢。 下裝到歷史站指的是將該點的歷史趨勢數據存放在歷史站中，不下裝則不會存儲歷史數據。下裝到歷史站過程如圖14。

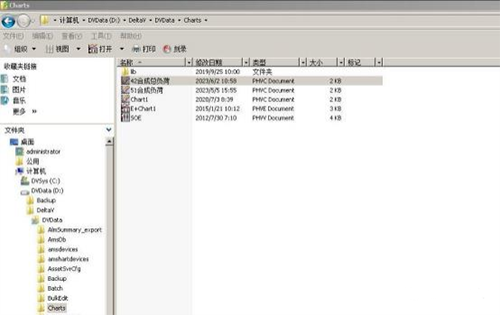

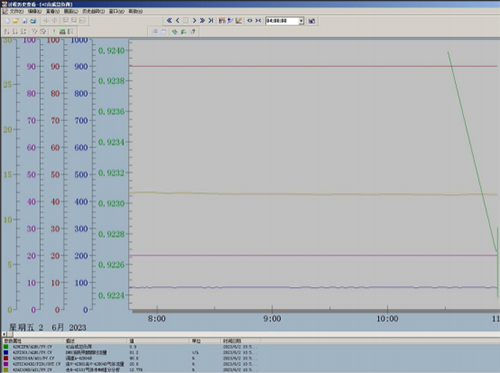

STEP4：新建趨勢文件，如圖15所示。新建的文件可由其他的趨勢文件復制也可在目標路徑中單擊鼠標右鍵新建空白的趨勢文件，之后修改文件名，修改文件內所組態的參數，新增加的趨勢可以是一個或多個(最多8個)，之后保存。組態后的趨勢文件一直都可以修改，下次打開后的趨勢為上一次保存的內容。為保證測試效果，我這里加了5個趨勢，如圖16所示，正常組態時按照要求添加，實際這里添加42HCZFH/ALM1/PV.CV的趨勢即可。

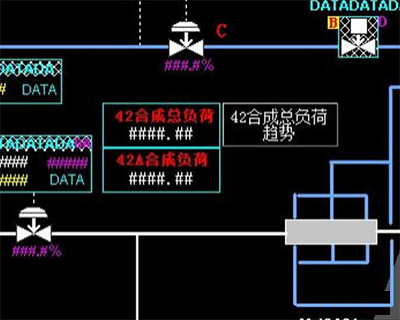

STEP5：在DCS畫面新加按鈕，如圖17所示。按鈕內容為：42合成總負荷趨勢
STEP6：給新加按鈕寫入腳本實現點擊事件，如圖18所示。
STEP7：保存編輯后的DCS畫面，點擊按鈕進行測試，打開趨勢正常。從PLUS站下裝畫面到歷史站、乙二醇各操作站。下裝完成即作業完成。
作者：張振祥(黔希化工)
