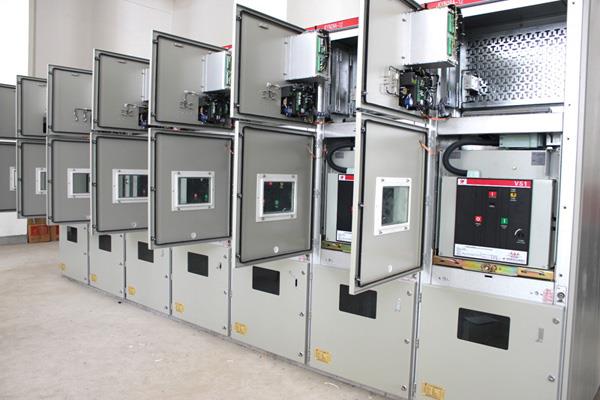

KYN28五防聯鎖要求
KYN28高壓開關柜在正常運行時，應閉門操作。
1、防止帶負荷移動斷路器手車
斷路器手車只有在斷路器處于分閘狀態下才能進行拉出或推入工作位置的操作。
2、防止誤分合斷路器
斷路器手車必須處于工作位置或試驗位置時，斷路器才能進行合、分閘操作。
3、防止誤入帶電間隔
斷路器手車必須處于試驗位置，接地刀處于合閘狀態時，才能打開后門；沒有接地刀的開關柜必須在高壓停電后(打開后門電磁鎖)，才能打開后門。
4、防止帶接地刀送電
接地刀必須處于分閘位置時，斷路器手車才能推入工作位置進行合閘操作。
5、防止帶電合接地刀
斷路器手車必須處于試驗位置時，接地刀才能進行合閘操作。
一、KYN28送電操作
2、將手車的二次插頭插入KYN28開關柜的二次插座內，并用扣件鎖定；
3、關閉KYN28開關柜后門(電纜室門)和前門(斷路器室門)；打開接地刀操作活門，用接地刀操作手柄(逆時針?lè)较?打開接地刀，抽出接地刀操作手柄關閉接地刀操作活門，并確認接地刀處于分閘狀態。
4、檢查儀表室內的控制、合閘、信號、交流及母線電壓等電源開關(或二次熔斷器)處于合閘狀態，并測量電源電壓在正常范圍后，關閉儀表室門。
5、用就地或遠方操作方式控制操作(處在開關柜試驗位置的)斷路器合、分各一次，確認斷路器控制回路接線及信號回路顯示正確。
6、打開手車機構操作活門，用手車推進搖把(順時針?lè)较?將手車推入開關柜工作位置(手車到達工作位置時會發出“卡嗒”的扣鎖響聲)，取出手車推進搖把并關閉手車機構操作活門。
7、用就地或遠方操作方式控制操作(處在開關柜工作位置的)斷路器合閘。
8、檢查KYN28開關柜的帶電顯示器A/B/C三相指示燈亮，此時開關柜已處于高壓帶電狀態，測量或觀察微機保護裝置顯示的母線電壓及出線電流是否處于正常范圍。
二、KYN28停電操作
1、用就地或遠方操作方式控制操作(處在開關柜工作位置的)斷路器分閘。
2、檢查開關柜的帶電顯示器A/B/C三相指示燈熄滅。此時開關柜已處于高壓出線側斷電，但高壓母線側仍然處于帶電狀態(熱備用狀態)。
3、打開手車機構操作活門，用手車推進搖把(逆時針?lè)较?將手車退出到開關柜試驗位置(手車到達試驗位置時會發出“卡嗒”的扣鎖響聲)，取出手車推進搖把并關閉手車機構操作活門。
此時斷路器處于開關柜試驗位置，屬于停電待用狀態（冷備用狀態）。再次送電時可省略送電操作程序的第1、2、3項操作步驟。
三、KYN28手車?yán)龉裢獾牟僮?/span>
1、斷路器手車(或PT手車、隔離手車、熔斷器手車)需要拉出柜外時，應首先完成停電操作程序的所有步驟。
2、需要進行接地刀合閘操作時，應先打開接地刀操作活門，用接地刀操作手柄(順時針?lè)较?使接地刀合閘，抽出接地刀操作手柄并確認接地刀處于合閘狀態。(如不需要接地刀合閘操作，可不進行此項操作)
3、打開開關柜前門(斷路器室門)，拔掉手車的二次插頭。
4.、將手車轉運小車放置并鎖定在開關柜前指定位置；將手車的左右把手同時向內拉至把手Ⅱ位置，并將手車?yán)鲋赁D(zhuǎn)運小車上，將手車的左右把手同時向外推至把手Ⅰ位置與轉運小車鎖孔可靠鎖定。
5、檢查開關柜內的上、下靜觸頭防護活門處于自動閉合位置，關閉KYN28-12前門(斷路器室門)。
四、KYN28高壓電纜室停電檢修操作
1、完成停電操作程序的所有步驟。
2、打開接地刀操作活門，用接地刀操作手柄(順時針?lè)较?使接地刀合閘，抽出接地刀操作手柄并確認接地刀處于合閘狀態。此時電纜出線側已處于安全接地狀態。
3、打開開關柜后門(電纜室門)，用高壓驗電裝置檢測并確認電纜室內的所有導電部分完全處于停電狀態后，檢修人員才可進入高壓電纜室進行工作。
五、KYN28高壓母線室停電檢修操作
1、完成停電操作程序的所有步驟。
2、再次確認進線柜和分段開關柜斷路器手車已處于試驗位置或柜外隔離位置，并確認進線電纜或母線已處于完全停電狀態。
3、打開高壓母線室的后蓋板或頂板，用高壓驗電裝置檢測并確認母線室內的所有導電部分完全處于無電壓狀態后，檢修人員才可進入高壓母線室進行工作。
重要提示
KYN28高壓開關柜的一次系統如有兩個電源進線開關和一個母聯開關時，電源進線柜、備用進線柜和母聯開關柜之間應有電氣連鎖。
1、電源進線柜(1#進線柜)或備用進線柜(2#進線柜)同時投入運行時，
1.1 母聯開關柜嚴禁合閘，母聯開關應處于分閘隔離(試驗位置)狀態。
1.2 電源進線柜(1#進線柜)單獨為Ⅰ段主母線供電；
1.3 備用進線柜(2#進線柜)單獨為Ⅱ段主母線供電。
2、電源進線柜(或備用進線柜)其中一臺單獨投入運行時，母聯開關柜才能合閘。母聯開關柜合閘后，電源進線柜(1#進線柜)或備用進線柜(2#進線柜)可同時為Ⅰ段和Ⅱ段主母線供電。
注意事項
1、操作程序的每一項步驟完成后，必須確認開關柜及手車部件處于正常狀態后，才能進行下一步驟的程序操作。以上程序在操作過程中，如遇到任何阻礙，不可強行操作，應首先檢查操作程序是否正確，并檢查和排除其他故障后，才可繼續進行操作。
2、如用戶或設計對控制和操作方式有特殊要求時，應按設計要求進行控制和操作。
3、開關柜送電順序：計量或母線PT柜—進線柜—出線柜；開關柜停電順序：出線柜—進線柜—計量或母線PT柜
4、PT手車、隔離手車、熔斷器手車進行進柜或出柜操作時可省略有關接地刀的操作步驟。
5、斷路器手車上的手動合閘、分閘按鈕以及手動儲能裝置只在調試或檢修時使用。
6、用戶在通電運行過程中，應隨時巡查和記錄設備運行狀況，如發現設備異常現象（如元器件非正常發熱或有異常響聲等等），應及時停電檢修。
以上操作程序是KYN28高壓開關柜的基本操作程序，用戶單位還應嚴格按照所屬供電管理部門“安全操作規程”的有關規定進行相關程序的操作。
