從自動化儀表分類來說，濃度計屬于液體分析儀表這個類別，為方便大家深入了解濃度計，昌暉儀表在本文介紹濃度計分類及電導率濃度計工作原理、超聲波濃度計工作原理和放射性濃度計工作原理。



濃度計分類
濃度計按照測量原理濃度計可分為電導率濃度計、超聲波濃度計、放射性濃度計等。

濃度計工作原理
①電導率濃度計的工作原理
介質的濃度與電導率有直接的對應關系，通常測量電導率轉換為濃度。

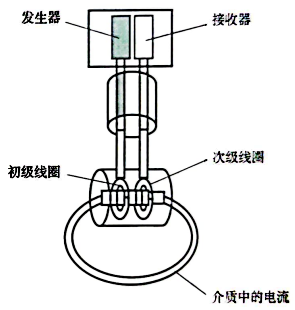

如圖1所示，發生器在初級線圈處生成交變電磁場，在介質中產生感應電流。感應電流的強度取決于電導率，即介質中的離子濃度。感應電流在次級線圈處生成另一個電磁場，接收器測量線圈上的感應電流，由此確定介質的電導率。


圖1 電感式電導率濃度計結構

電感式電導率測量的優點:
◆無電極，因此無極化反應；
◆可以對重度污染以及易沉淀的介質或溶液進行介質中的電流高精度測量；
◆測量和介質完全電氣隔離。

②超聲波濃度計的工作原理
采用超聲波原理，通過測量液體聲速而決定過程參數，如液體的濃度或密度。超聲波濃度計主機中預存有各種介質的溫度聲速特征參數曲線，根據該曲線計算出所需要的濃度參數。超聲波濃度計主機是基于雙微處理器數字信號處理技術，即使在惡劣工況下也能穩定可靠地工作，非常適合檢測復雜工藝過程的參數，輸入輸出配制靈活，溫度測量可以通過自帶的溫度探頭完成，可以同時測量并顯示濃度和流量。

超聲波濃度計的測量探頭有兩種，一種是插入式，另一種是夾裝式。采用夾裝探頭時，通常需要標定。插入式探頭特別適用于批量反應堆和攪拌機中的濃度測量，精確可靠，工廠標定后，現場無需調零和設定，安裝后可以立即開始測量。

③放射性濃度計的工作原理
某些放射性同位素(，)在衰變過程中會釋放出y射線，y射線在運動軌跡上會與物質發生相互作用而被吸收。而吸收截面是入射y射線
的能量和吸收物質的平均原子序數的函數，通過測量平均原子序數可得到平均質量數，進而求得濃度。

放射性濃度計的優點：可非接觸連續測量、不受產品顏色、溫度、壓力、黏度、酸堿度等影響、長期穩定性好。

不同工作原理的濃度計以電導率濃度計使用較為普遍。
