自控工程設計包含自控設計程序、自控設計內容、自控設計校審、自控設計合作、采購合作和施工合作這幾個階段。昌暉儀表將在一系列文章中分別對不用階段需要開展的工作內容做介紹，讓儀表從業者對自控工程設計有一個全面的了解。

本文主要介紹自控工程設計之施工合作階段的自控專業主要工作、設計交底與會審、設計檢查、設計變更四個環節內容。

自控工程設計之施工合作
1、主要工作
在工程項目施工階段，自控專業主要工作內容如下：
①應根據施工循序、施工計劃，按版次編制設計文件，及時提供滿足施工進度要求的設計文件。
②詳細設計文件交付后，應向業主、施工單位、監理單位進行設計交底。業主、施工單位、監理單位應對詳細設計進行會審。
③根據施工進度、施工需求，作為設計代表進駐現場，配合采購部門進行儀表檢驗、驗收；配合儀表的安裝、調校及開車工作；進行設計檢查。
④進行設計修改，出具設計修改單。
⑤填寫工程施工記錄。
⑥編制工作總結。
⑦根據合同約定，完成儀表竣工圖。在竣工圖中將把設計修改通知單、工程聯絡單等內容編入竣工圖中，使竣工圖內容與現場實物一致。

2、設計交底與會審
a)設計交底
設計交底內容主要包括設計者說明設計意圖、施工注意事項、施工自由度。

b)設計會審
設計會審內容包括：
①業主對保證儀表正常運行的條件和儀表維護、維修的安全性、方便性等進行審查。
②施工單位對儀表安裝、布線、接線、供電、接地等施工工作的可行性、合理性、材料數量等進行審查。
③監理單位對設計的合法合規性進行審查。

c)意見處理
對于會審意見，各方應根據標準規范、設計合同、承包合同、有效約定等，協商處理意見，確認需要修改的設計事項，形成會議紀要，經項目管理部門批復后，作為設計修改依據。

3、設計檢查
1)檢查內容
為保證施工符合設計要求，同時為了在施工階段驗證設計，檢查設計，設計單位需要進行施工檢查。設計檢查通常由設計代表完成，或分階段集中檢查。檢查宜應分階段實施。重點檢查內容如下：

a)測量引線
①測量點位置。
②儀表與取壓點相對位置。
③取壓點方位。
④管閥件位置。
⑤管閥件壓力等級。
⑥管閥件材質。
⑦管閥件連接方式。
⑧引壓管坡度、坡向，是否存在“U”形彎。
⑨引壓管路路徑短。
⑩引壓管固定。
?在線分析儀采樣、回樣管路。
?反吹風、反沖洗管路。

b)儀表安裝
①儀表、開關、按鈕、接線箱的位置。
②可燃／毒性氣體檢測器安裝高度。
③表體流向。
④流量計直管段長度。
⑤儀表固定、支撐。

c)儀表布線
①匯線槽路徑。
②匯線槽與工藝管道相對位置。
③匯線槽與動力電纜的間距。
④電纜的分槽、分隔。
⑤儀表設備電纜引入的防水措施。
⑥現場儀表設備外殼接地。

d)保溫伴熱
①儀表供熱站和回水站獨立。
②每臺儀表熱源獨立，操作閥門獨立。
③伴熱、保溫結構。

e)儀表風管線
①儀表供風管線獨立。
②儀表風管線材質。
③儀表風管線管徑。
④管閥件連接方式。
⑤供風接口備用。

f)控制室
①室內基礎地面與室外高度差。
②電纜進線口密封措施。
③供電系統。
④接地系統。
⑤室內布線。

2)檢查記錄
宜建立《自控專業設計檢查記錄表》，把檢查項目預編制于該表格。檢查人員按表檢查，把檢查情況記錄于表中。表格中還應設置其他欄目，如：問題級別、建議措施、處理結果等。

3)問題處理
針對存在的問題，設計單位、業主、施工單位、監理單位一起研究解決方案。
設計單位宜實行問題分級制。將問題按后果嚴重程度進行定級，以便問題妥善處理。可以采用類似如表1方法將問題分類分級，并給出整改必要性建議。

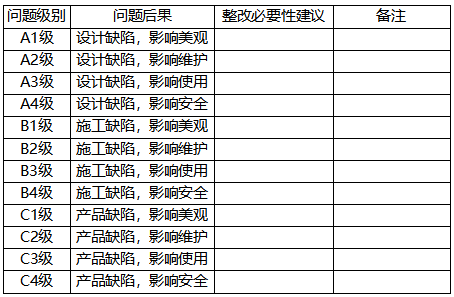

表1 設計檢查問題分類



4、設計變更
1)變更原因
在詳細設計完成后，可能因為下列原因變更設計：
①設計錯誤。
②設計改進。
③標準規范變化。
④業主要求。
⑤施工代料。

2)變更方式
設計變更應采用設計方與業主約定的方式。常見設計變更形式如下：
①設計修改通知單。
②設計文件升版。
