EPLAN作為ECAD領域里的“閬苑仙葩”(注：出自于《紅樓夢》的經典詞曲《枉凝眉》，指仙界的花草)，支持正則表達式不足為奇。不過大多數情況下，客戶都用不到它，所以多數人并不知悉它的存在，這么多年來，筆者也就用過不到20回，屬于壓箱底落灰的狀態。

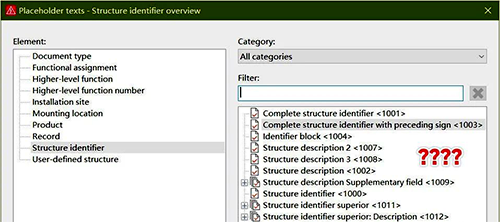

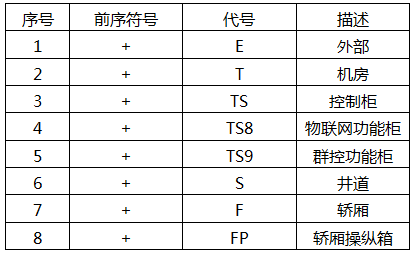

昨天有個客戶問了一個問題：在結構標識總覽報表中，想要有一列用于顯示結構標識符的前綴(也就是前綴和標識符拆分為兩列顯示)，參考下方的“前序符號”列和“代號”列。EPLAN的可選屬性雖然多，但找不到所需要的屬性?？蛻魹榇烁械嚼_。
單身美女常說“這么多男生，沒有一個是我愛的”，此時的客戶心里說“這么多屬性，沒有一個是我要的”。
找不到想要的屬性該怎么辦呢?昌暉儀表給想了兩個辦法：簡單的辦法、高效的辦法。簡單的意思是動腦少一些；高效的意思是動手少一些。按照《高效能人士的七個習慣》中的觀點，“個人永遠有選擇的自由”、“個人應為自己的選擇負責(不怨天不尤人)”。因此，哪種方法適合你，取決于你自己的選擇。
方法一：使用一個新的屬性
既然找不到現成的可用屬性，那我就使用一個另外的屬性，比如Structure Description 2<1007>(結構描述2)，將其插入到報表表格中。

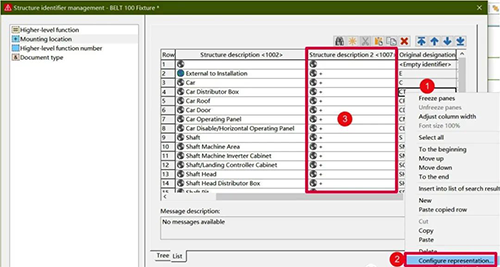

通過主菜單“項目數據→結構標識符管理”，打開對話框。點擊鼠標右鍵，如標記① ；選擇“配置顯示”，如標記② ，將屬性Structure Description 2<1007>(結構描述2)添加到對話框中。
對于高層代號，這一列的值應該填寫等號(=)；對于位置代號，這一列的值應該填寫(+)；對于文檔類型，這一列應該填寫(&)……填寫完成后，更新報表，想要的結果就出來了。
這種方法非常簡單，但是有個缺點。比如從別的項目復制了圖紙過來，或手工新增了新的結構標識符，要始終記得修改這里的Structure Description 2<1007>(結構描述2)，否則報表會有些地方是空缺的。
方法二：使用正則表達式
正則表達式的思路比較簡單，找到一個屬性，比如Structure identifier <20000> / Complete structure identifier with preceding sign <1003>(結構標識符/帶前綴的完整結構標識符)，把不需要的部分去除，只保留前綴即可。

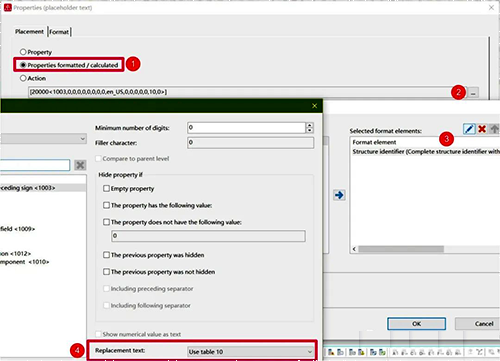

打開表格，插入占位符文本，彈出對話框中選擇① 格式屬性/計算屬性，然后選擇所需要的屬性③ Structure identifier <20000> / Complete structure identifier with preceding sign <1003>(結構標識符/帶前綴的完整結構標識符)，別忘記激活④ 替代文本，我使用的是“表格10”。

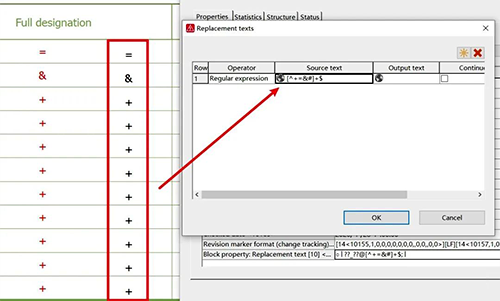

在項目屬性中，找到“塊屬性：替代文本[10]”，把值○│??_??@+=&#+$;│ 粘貼進去，更新報表即可得到想要的結果。
相較于編程語言或增強文本編輯器，EPLAN的正則表達式有點半吊子。那么多好的正則引擎，偏偏它使用了一個很不咋地的ECMAScript。這個引擎支持的語法太少了，不夠強大。比如環視(LookAround)是很重要的語法，但EPLAN只支持肯定前視(Positive Lookahead)和否點前視(Negative Lookahead)，不支持回顧。
本來按筆者最初想法，可以使用肯定回顧(Positive Lookback)語法(?<=[+=&#]).+$輕松解決，但是不成功，確認半天是語法不支持。這個語法的意思是把[+=&#]后面的內容去掉。最后不得不使用了一個排除表達式[^+=&#]+$，這個表達式有缺陷，如果遇到+A1+LOC1這種多層結構時會有問題，需要重新設計語法，好在這個客戶暫時沒有多層結構。
期望EPLAN增強正則表達式功能，十年來筆者一直不曾放棄，它可以使得EPLAN更靈活和強大。成功，源自于不放棄！
