核心技術
1、SWP9000A模塊傳承原SWP8000和SWP9000系列隔離模塊所有功能和成熟核心技術
2、輸入過流保護，具有浪涌保護功能 （訂貨時需要說明，另適當收費）。
3、使用進口元器件、低功耗極低，有效提高產品穩定性和延長電子器件老化時間。
4、輸入信號開路、短路、反接 和超量程報警功能，出現報警時面板報警指示燈亮。
5、在精度、溫度漂移、穩定性、可靠性、功耗性能指標上達到國外先進產品技術水平。
6、信號隔離器和隔離配電器功能在壹臺儀表上同時實現。
7、數字化結構，并采取環境溫度自動補償，零點和滿度自動校準，多年保證精度不變。
主要技術參數
電源 DC24V±10%
輸入 4-20mA
輸出 兩路4-20Ma
精度 ＜0.1%F.S（電流、電壓、電位計信號）
消耗功率 ＜1.0W（低功耗產品）
波紋 ＜10mVrms
電源指示 PWR：電源指示燈（紅色）
輸入報警 ALM:輸入報警，輸入信號開路、短路、反接、超量程報警燈亮
集中供電 可集中供電（訂貨選件）
溫度漂移 ＜50ppm/K的測量值/100Ω負載
溫度系數 ＜50ppm/K的測量值/100Ω負載
絕緣強度 輸入、輸出和電源之間，AC2500V/分鐘
負載電阻 250-750Ω
浪涌保護 浪涌保護功能為選件，型號最后有LP標識
最高連續工作電壓30VDC（線對地、線對線）
額定放電電流In:5kA（線對地、線對線）
最大放電電流Imax:10kA（線對地）
響應時間 ＜0.05S（0-90%）
絕緣電阻 輸入、輸出和電源之間，100MΩ（DC500V）
工作溫度 -25-85℃（可正常工作在高溫環境中）
濕度 ＜95%RH
外殼材料 藍黑相間ABS阻燃外殼機構件（外觀專利）
外形尺寸 厚12.5×寬106×高112mm（超?。?/span>
重量 約120克
質保期 24個月

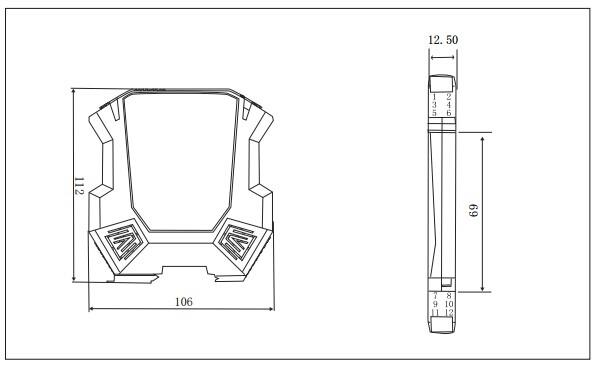

信號隔離器尺寸圖

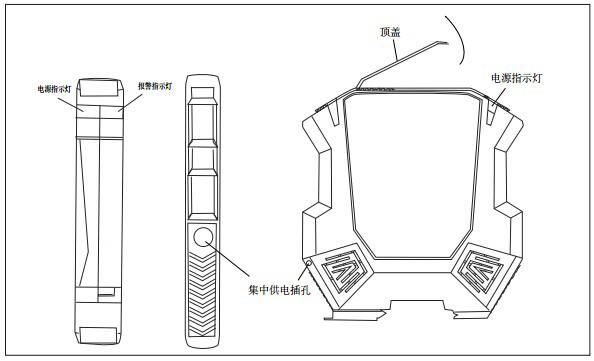

信號隔離器結構圖

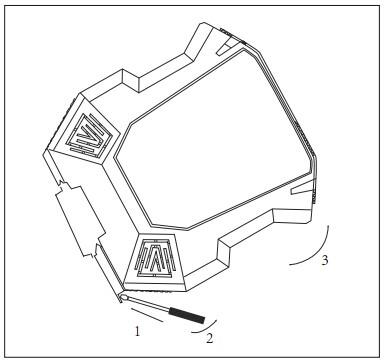

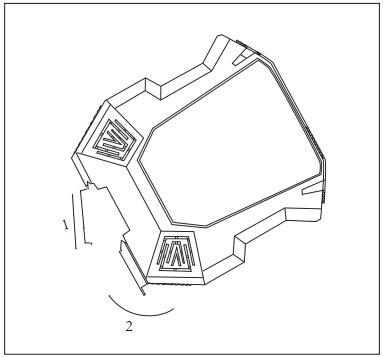

信號隔離器安裝圖 信號隔離器拆卸圖
信號隔離器接線圖
注意
使用前核對產品標簽的型號規格是否與訂貨合同一致
儀表安裝、使用前請?jiān)敿?xì)閱讀說明書，若有疑問請與昌暉儀表技術部聯系
儀表供電為直流24V，嚴禁使用交流220V電源嚴禁私自拆裝儀表，防止儀表失效和發生故障
