電纜直埋方式敷設
1、直埋敷設要注意什么？在什么情況下采用？
直埋敷設，需要考慮電纜是否容易受到外力沖擊而導致?lián)p壞。
①如果不會受到大的沖擊，直接敷設是可以的。
②如果可能受到一些比較大的沖擊，但強度可以控制在一定范圍，可以考慮鎧裝直埋。
③如果外力更大，就需要采用保護套管了，這個在局部(比如通過公路的地方)設置就可以。
2、電纜直埋敷設的優缺點
優點：敷設方便，節省材料和人工。
缺點：維護不便，如果要維護，就需要把覆土挖開，僅建議用在不考慮維護，或能接受這種維護方式的地方。電纜直埋時一般是需要墊黃沙的。
[問題1]直埋電纜接地，如何找故障點？
答：用巡線電纜測試儀。
[問題2]直埋電纜需要做電纜井嗎？
問題補充：廠區內電纜敷設，采用鎧裝電纜直埋，過路處及入車間配電室處是否需要加電纜井？市政10kV電纜進入廠區處是否需要加電纜井？
答：電纜在6根及以下可不設電纜井，電纜較多設井，便于更換、增添電纜。市政10kV電纜進入廠區處不必設電纜井，從終端桿引下直埋至高壓配電柜即可。
[問題3]工地臨時電纜如何敷設？
問題補充：?jiǎn)挝恍陆◤S房，施工變壓器及高壓線路距離施工中心較遠，由于是鋼結構廠房，不能采取架空線路，以免和鋼結構安裝產生沖突，只能采用低壓電纜從變壓器引至施工現場的一級配電箱，再分配給現場各施工單位的二級配電箱，請問該段低壓電纜該如何敷設？是直埋還是直接放在地面上？
答：嚴禁直接貼地面敷設。此低壓電纜采用直埋敷設。
電纜穿管方式敷設
穿管敷設要注意什么？在什么情況下采用？
電纜穿管敷設，相比于直埋來說，更便于后期維護和增加線路。穿管敷設的電纜，可以考慮一些備用管，為日后線路維護和增容等做準備。
①穿管敷設時，在線路轉彎角度較大、或者直線段距離較長的時候都需要考慮設置電纜井。
②電纜數量較少，線徑較小的情況下，可以采用電纜手井；
③電纜較多，線徑較大的情況下，需要考慮設置電纜人井。電纜井可以按照?qǐng)D集做法去做。除了圖集做法，很多小的過路井也可以直接磚砌或混凝土澆筑，此時要考慮底部設置滲水孔。
④穿管的管材現在比較多的有鑄鐵管、鋼管、聚乙烯管、尼龍管、碳素管等，可以根據需要選用。單芯電纜穿金屬管時要注意渦流的影響。
電纜排管方式敷設
排管敷設要注意什么？在什么情況下采用？
排管敷設主要用于線路較多，路由比較集中的區域，相對來說，放管比較方便，且更節省材料。
[問題1]室外排管敷設電纜，是一排管，一電纜，還是多電纜可共一排管？
答：每管宜只穿1根電纜。除發電廠、變電所等重要性場所外，對一臺電動機所有回路或同一設備的低壓電動機所有回路，可在每管合穿不多于3根電力電纜或多根控制電纜。詳見GB 50217-2007 P32 5.4.4。
[問題2]排管敷設深度不夠，怎么辦？
問題補充：在不到1m厚度的地上如何做電纜排管埋設？下面是地下室，地下室頂板只有70、80公分厚，井深都達到1.3米？
答：如在沒有車輛通行的區域，埋深不小于0.5m(電纜規范要求0.5m，民規要求是0.7m，這里以電纜規范為準)。如果有較多車輛通行，則可以在排管上加保護板?；蛘吒挠煤癖阡摴芊笤O(shè)或采用電纜溝。如果地下室頂板只有70~80公分的覆土，井深要做到1.3m是要頂板降板的，不過這個意義不大，因?yàn)殡娎|井的排水問題很難解決，也很少有人重視。
[問題3]強電排管與弱電管，敷設問題？
問題補充：有一個廠區的外線，有十幾根低壓強電電纜，另外還有弱電(電視、電話、網絡)電纜，強電電纜大于8根了，不能用直埋了，我采用了排管敷設?？涩F(xiàn)在有一個問題，就是弱電也是穿管敷設的，那么強電管與弱電管能排在一直嗎？
答：盡量不要排在一起，做小市政的時候盡量將強弱電管設置在道路的兩側。如果偶爾有交叉等，建議按照規范間距要求實施?？梢詤⒖家幌聢D集，比如地下通信線纜敷設05X101-2等。
[問題4]室外電纜混凝土排管敷設？
問題補充：在畫總圖時，應甲方要求所有室外電纜均采用混凝土排管敷設。查閱圖集(94D164)后發現有以下幾個問題：
①由于受現場其它管線的影響，電纜排管工作人孔井除直線井外，其余均不能按照?qǐng)D集上所示尺寸大小，
不知有何合理解決方案？
②關于人孔井內排水問題。按民規要求，人孔井內需設集水坑，但不知采取何種方法集中排水。
③人孔井間距按規范要求為150m，而圖集是50m。不知以哪一種為準，還是有其它規定。
④是否還有其它圖集可參考，除了標準井之外，是否可以自己設計井的形狀與大小。
⑤此種敷設方式在設計與施工時需要注意哪些事項。
答：①可以根據需要設計非標井；
②井孔內的排水，如果有條件設置排水泵的，應設置排水泵，如果沒有辦法設置排水泵的，在集水坑底部設置溢水孔，不要用混凝土封死，讓水自然滲透也可以，不過要看當?shù)氐牡叵滤坏模?/span>
③人孔井的間距通常我是按照50~70來考慮的；
④個人認為，小市政的配電沒有必要按照?qǐng)D集要求去做井，非標即可；
⑤混凝土排管沒有做過，但請參考GB50217-2007 P32 5.4.6條關于使用排管的注意事項要求。
電纜電纜溝方式敷設
電纜溝敷設要注意什么？在什么情況下采用？
電纜溝敷設要注意，不同電壓等級的電纜要分不同的支架設置，電纜溝本身要注意排水措施。并考慮防止老鼠等小動物進入的措施。
[問題1]多少根電纜才需要用電纜溝敷設？
答：根據“措施2009 6.10節 8根以下建議采用直埋，8~12根建議采用排管，12~18根建議采用電纜溝，18根以上建議采用電纜隧道。”這些都是建議性的，接合實際工程參考即可，沒有那么固定。至于電纜溝和電纜隧道，并不是根數的區別，是維護和重要性的區別。
主要是看工程條件、環境特點和電纜類型數量等因素，以及滿足運行可靠、便于維護和技術經濟合理的要求選擇，不確定是否有強制性的指標要求。具體方案確定可以參考GB50217-2007 P28 5.2節的相關內容。
[問題2]電纜溝敷設的電纜載流量怎樣計算？
答：網友1：(按照橋架敷設來考慮，考慮到橋架在空氣中，而電纜溝中有蓋板，去降容系數0.96。)
網友2：(載流量的相關系數可以參考GB T16895.15-2002 《建筑物電氣裝置 第5部分 第523節 布線系統載流量》，個人認為，按照梯架的系數來考慮較合適。)
[問題3]母線槽能否沿電纜溝內敷設？
答：沒有什么要求，電纜溝深度是根據你的電纜數量及電纜種類的數量來決定，比如說有控制電纜，低壓動力電纜，高壓動力電纜，一般就會設置三層，一般每層之間的間距為250~300，這樣來決定高度。
[問題4]直埋電纜需要做電纜井嗎？
問題補充：一工程，高層醫院，要省錢，選用油浸變壓器在室外安裝，離本建筑15(中間包括6米道路)米，低壓配電室設在醫院地下，為節省投資，我想用母線槽(載流3000A)沿電纜溝敷設至建筑屋地下配電室，不知可行否？
答：采用滿足相應IP等級要求的密集型母線應該是可以的，比如西門子就有可以敷設在水下工作的母線。不過采用密集母線的成本會比較高，需要綜合考慮選用干變和采用母線哪個更好一些，個人建議采用干式變壓器，放在室內。維護的工作量會小一些，而且故障率也會低一些。
[問題5]多少根電纜，在電纜溝內敷設可以不設支架？
答：一般都是要支架的，如果沒有支架，電纜溝內電纜維護會比較麻煩。如果項目不大，且電纜數量不多，不設也無妨，不過散熱條件會差一些，而且如果溝內有水的話對電纜也有影響。
[問題6]高、低壓電纜能否共用電纜溝敷設？
問題補充：室外電纜溝，溝寬1200mm，兩側支架，一側走10KV高壓電纜，另一側敷設1KV級低壓電纜和控制電纜，請問是否符合規范？需注意些什么事項？
答：可以共電纜溝敷設，具體要求可以看GB 50217-2007 P24 5.1.3、5.1.4條的要求。
[問題7]電纜溝與道路平行，敷設的間距是多少？
答：這個主要是考慮電纜溝蓋板的受力，如果受力沒有問題，也沒有什么問題。一般設置在人行道上或者機動車不經過的地方。
[問題8]電纜在電纜溝內敷設時要用鎧裝電纜嗎？
問題補充：技術措施上說：電纜在電纜溝或電纜隧道內明敷設時，應考慮選用有防蟻，防鼠害功能的鋼帶鎧裝塑料外護套類型的電纜。但規范上好像又沒明確說明這點吧！可不可以不用帶鎧裝的呢？
答：直埋電纜都沒有強制要求采用鎧裝，電纜溝就更沒有了。根據不同環境要求不一樣，(假如本地區老鼠活動猖獗，建議鎧裝)一般沒有強制要求。
[問題9]電纜溝內，強電電纜與弱電電纜，在同側支架上分層敷設時，最小距離是多少？
答：把弱電的電纜用金屬板隔開，同時把金屬板接地！最好，在最上層的支架上墊鐵板(或金屬槽盒)，鐵板接地，弱電電纜放在鐵板上(槽盒內)。
根據GB 50217-2007 5.1.3第一條：應安裝電壓等級由高至低的電力電纜、強電至弱電的控制和信號電纜、通訊電纜“由上而下”的順序排列。再根據GB50054-2011表7.6.23.即可確定。
擴展閱讀
電纜的敷設和排布是電氣設計師日常工作的一部分。2021年勘察設計考試中也出現了相關題目?？梢哉f(shuō)考試越來越貼近實際項目設計了。

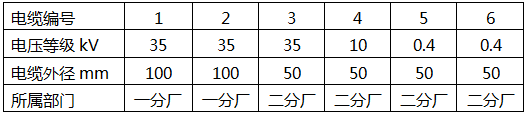

[21-2-p-10]該企業某次技改計劃新增6跟三芯電纜，直埋通過草坪，電纜信息如下表所示。與電纜通道平行的左側為地下燃?xì)夤艿?，右?cè)為地下排水管，請問燃?xì)夤艿琅c排水管外幣的間距至少為多少米才可滿足此6根電纜單層直埋敷設要求？
【A】1.90m/【B】2.40m/【C】2.80m/【D】2.85m
注冊電氣答案：【D】
根據《GB50127-2018》5.5.3電纜外徑：0.1+0.1+0.05+0.05+0.05+0.05=0.4m，10kV以下0.1m。10kV及以上0.25m，距燃?xì)夤艿?m。排水管0.5m，總間距0.4+0.25×3+0.1×2+0.5=2.85m
直埋、穿管、排管和電纜溝這四種電纜敷設方式的相關內容昌暉儀表就分享到這里，歡迎您在電工基礎欄目閱讀更多您感興趣的干貨技術文章。
