目前很多企業存在罐根閥、緊急切斷閥、金屬軟管、工藝操作閥混用，安裝不規范等問題，關于這幾類閥門的布置也一直存在很多誤區和爭議，罐根閥可以當作緊急切斷閥嗎？是不是緊急切斷閥一定放在罐根呢？金屬軟管和緊急切斷閥哪個在前哪個在后呢？工藝操作閥是否可以同時兼做緊急切斷閥呢？等等等等，那么本文結合個人多年工作經驗，和大家一起探討下罐根閥、緊急切斷閥、金屬軟管、工藝操作閥應該如何布置，并就此類閥門的選型規則進行分享，幫助我們走出誤區，答疑解惑。

現在很多設計單位和企業都比較困惑的是，在儲罐罐根的進出口管道中，關于罐根閥、緊急切斷閥、金屬軟管(大拉桿)等相互之間的布置，到底有沒有一定的布置順序呢？今天我就來探討一下罐根管道的閥門布置問題。在對該問題進行深入探討之前，需要明白各種閥門和金屬軟管的主要功能，讀懂了這些就能大大有助于理解文中后續部分的思路。

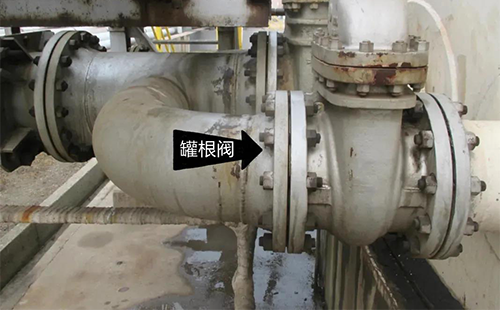

1、罐根閥
罐根閥，顧名思義就是安裝在罐根的第一道閥門，這里的罐根閥并非說的是閥門類型，而是根據位置衍生出來的一種專用叫法，即不管是什么類型的閥門(包括緊急切斷閥)，只要安裝位置處于罐根，都可以稱為罐根閥。



罐根閥由于是緊挨著罐壁法蘭的第一道閥門，其主要功能在于實現罐設備本體和連接管道的物理隔離，并且這種隔離一般是在非突發性事故狀態下，為了檢修或者其他目的而進行的主動性隔離，其在儲罐正常運行中是保持長時間開啟狀態，只有在罐本體檢修、管線維修或者需要隔離物料時，罐根閥才進行關閉操作。

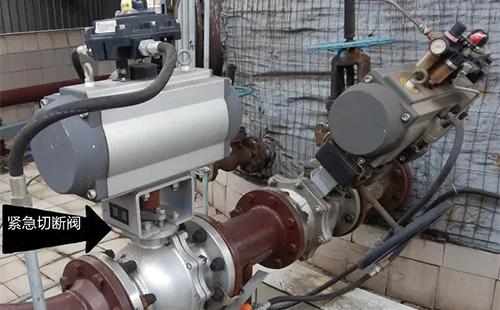

2、緊急切斷閥
緊急切斷閥，這里的緊急切斷主要就是指聯鎖報警或事故狀態下，對儲罐進出口管線的物料進行的一個緊急切斷操作。



目的有兩個，其一是維持儲罐本體的物料在一個極限范圍之內，其二是當罐區周邊發生火災時或管道泄露時，及時隔離儲罐與外界的連通，保護儲罐免受外界的不利影響。所以關于緊急切斷閥，我們需要知道他的兩個特性，第一，非正常狀態下才啟動，也就是說，在儲罐正常進出物料中，緊急切斷閥是保持開度狀態的。第二，緊急快速切斷，換句話說，該閥只能用于完全切斷，不能用于調節。工藝操作需要調節的話，只能再另外安裝一個供調節用的閥門。

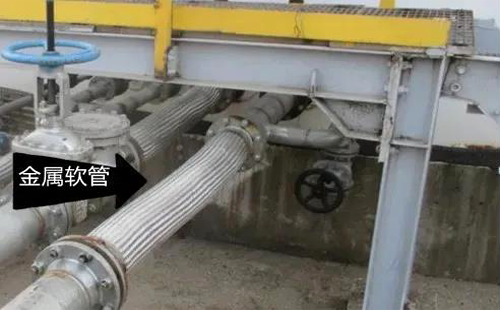

3、金屬軟管
金屬軟管，罐區采用金屬軟管，其本質是柔性設計的替代產物，在《GB50160-2018石油化工企業設計防火標準》第6.2.25條中，明確提出了儲罐的進出口管道應采用柔性連接。在條文說明中，其主要的目的是為了解決儲罐和管道的不均勻沉降問題，也就是說，金屬軟管的使用純粹是不得已而為之的策略，是為了解決儲罐和管道的不均勻沉降問題，避免因沉降位移差而造成局部應力過大，破壞管道和設備的完整性。

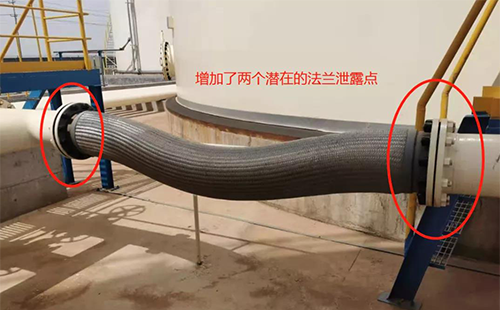

但同時其付出的代價就是管道結構的不連續，在一定程度上削弱了管道的整體強度，增加的兩個法蘭接口也成了兩個潛在的泄漏危險源。所以，關于金屬軟管的使用，其本質目的就是以犧牲部分強度為代價來換取不均勻沉降造成的位移補償。

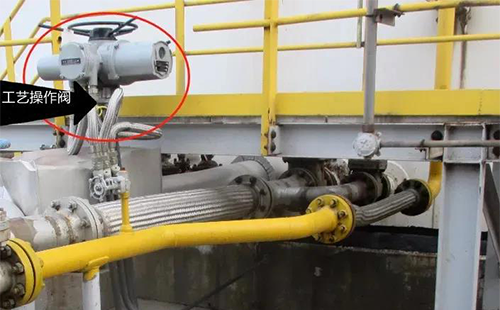

4、工藝操作閥
工藝操作閥，之所以再額外增加這個工藝操作閥，也是企業罐區現場作業流程中不可缺少的一環，這個工藝操作閥可以是手動的，也可以是遠傳遙控的，其主要作用就是在儲罐進出物料的日常運行中，需要頻繁的開關操作進行物料的輸送和切斷。



關于工藝操作閥能不能兼做緊急切斷閥呢？這個要根據具體問題具體分析，因為牽涉到重大危險源、SIS系統、以及SIL評估和SIL定級等，本文不再展開討論。

明白了以上幾個部件的作用和特性，我們就可以繼續進入正題環節，我們按照從罐根開始向外擴展的順序來一一解析。

如果我們把罐根閥設計為常開的閘閥，有朋友就問了，如果我把緊急切斷閥放在罐根呢，因為緊急切斷閥也是保持常開狀態的，所以放在罐根貌似也沒問題吧？

這個問題我們可以從反面去探討，緊急切斷閥一般都是聯鎖機構，如果構成重大危險源的話，還要進入SIS系統，另外這種緊急切斷閥都帶有執行機構，如電動、氣動或液動等，并且還要具有FC(故障關)功能。帶著這么多功能附件的緊急切斷閥，其本身的故障率也就大大增加了，所以一旦發生故障，由于緊靠罐根的緣故，是無法下線檢修的，除非清罐。但是如果發生故障的緊急切斷閥恰好位于物料出口管道的話，清罐也無法實現，因為倒料的管道被堵死了。所以帶聯鎖功能的緊急切斷閥是不建議設置在罐根的。因為這并不是一個最優方案，緊急切斷閥完全可以不必放在罐根，而且在滿足安全要求的情況下，能避免出現上述不必要的問題。

擴展知識
罐根閥的選型，最基本的選型原則就是穩定可靠故障率低，罐根閥的狀態通常為常開，也就是說當一個閥門保持常開狀態時(周期可達幾年)，依然可以保持功能完整，具備隨時關閉的能力。

我們以常用的三種閥門類型：閘閥、蝶閥和球閥做對比：

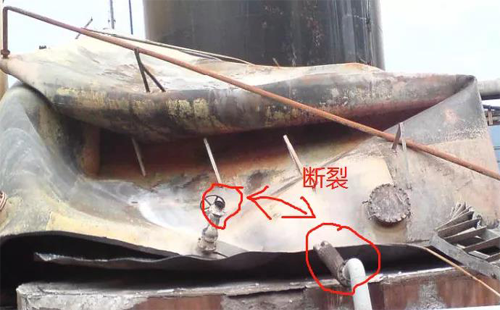

將金屬軟管放在緊急切斷閥之前，除了增加了兩個潛在的泄露源之外，還有一個更為嚴重的隱患問題，那就是在事故下結構完整性的問題，典型的就是周圍的流淌火帶來的危險因素。這個要從金屬軟管本身的結構說起了，金屬軟管一般內層采用波紋管，外層采用鋼絲網套組成，在常溫下保持一定的強度沒有問題，但是一旦處于火災的烘烤之下，這種結構并不耐火，持續高溫下，其強度和結構完整性大大降低，直至泄露失效。

所以，將金屬軟管放在緊急切斷閥之前個人建議是不可取的，存在一定的安全隱患。
