脫扣曲線基礎知識
幾乎無一例外，電氣保護設備都基于一個簡單的公式運行：If THIS, then THIS，如果限制達到某個水平，則設備執行設計或編程的操作，今天的大型塑殼斷路器可能包括由一組復雜的If/Then參數組成的算法，另一方面，微型斷路器(MCB)僅根據兩個參數運行：過載和短路。
盡管如此，即使有這兩個基本參數，斷路器購買者仍面臨多種可能滿足其應用要求的微型斷路器。選擇最佳的微型斷路器對于確保以盡可能低的成本提供適當保護、最少或無誤跳閘至關重要，做出正確的選擇需要了解脫扣曲線的基礎知識
理解脫扣曲線
大多數保護設備都有一個定義的脫扣曲線，也稱為時間/電流曲線，它描述了設備的行為。該曲線實際上是設備如何響應電流變化的圖形表示。從功能角度來看，曲線參數指定將導致設備跳閘的高低電流閾值。
選擇合適的脫扣曲線可在過流保護和最佳機器運行之間取得良好平衡。快速動作的脫扣曲線可以很好地保護電路和生產設備/負載，但代價是頻繁且昂貴的誤跳閘(主要是由于電動機和變壓器的浪涌電流)。選擇具有更高脫扣點或閾值的斷路器將更好地保持過程正常運行，但可能會導致電纜/導體和連接負載的溫度升高更多。
脫扣曲線由IEC標準60898-1和60947-2定義。這些曲線實際上代表了微型斷路器中兩種不同的脫扣功能-熱和電磁。響應過載的部分(圖表的頂部)通常由雙金屬片組成，熱脫扣器的響應相對較慢。除了前面提到的IEC標準外，還符合UL標準的部分在所有脫扣曲線上都相似。
短路部分(底部)依賴于一個電磁線圈或螺線管，如果達到過電流設計限制，該線圈或螺線管就會打開。斷路器的這一部分在幾毫秒內響應。脫扣曲線的這種特性在UL部分沒有對應項。
脫扣曲線原點
脫扣曲線的概念起源于IEC世界，用于對來自IEC標準的微型斷路器(B、C、D、K和Z)進行分類的字母代碼，該標準定義了跳閘的下限和上限，但制造商可以靈活地決定在這些閾值內會導致其產品跳閘的精確規格，脫扣曲線圖顯示了制造商可以設置其斷路器的各個跳閘點的公差帶。
每條曲線的特性和應用，從最敏感到最不敏感是：
Z：在2到3倍額定電流時跳閘， 適用于高度敏感的應用，例如半導體設備
B：在3到5倍額定電流下跳閘
C：在額定電流的5到10倍時跳閘，適用于中等浪涌電流
K：在10到14倍額定電流時跳閘，適用于具有高浪涌電流的負載，主要用于電機和變壓器
D：在10到20倍額定電流下跳閘，適用于高啟動電流

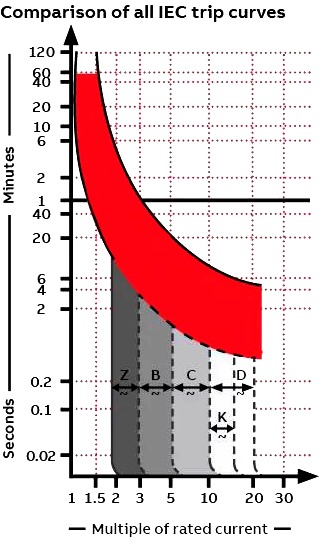

回顧“所有 IEC 脫扣曲線的比較”圖，您可以看到更高的電流會觸發更快速的跳閘。
耐受沖擊電流的能力是脫扣曲線選擇的一個重要考慮因素， 某些負載，特別是電機和變壓器，在觸點閉合時會經歷電流的瞬時變化，即沖擊電流。更快的保護設備，如B跳閘曲線，會將這種涌入視為故障并打開電路。對于這些類型的負載，具有較高磁性跳閘點(D或K)的脫扣曲線可以“穿越”瞬間的電流涌入，保護電路而不會出現誤跳閘
選擇正確的脫扣曲線
提供一系列適用于不同電流水平的脫扣曲線和選項，在每個范圍內都可以選擇合適的斷路器來保護各種應用中的各種負載。
對于大型塑殼斷路器，您可以從眾多斷路器中選擇一個，然后通過調整其操作參數使其適應應用。微型斷路器并非如此，它們的操作參數是固定的，因此您必須選擇斷路器以滿足所需的規格，包括適合應用的脫扣曲線。
有了電路或應用/負載的工作值，就可以很好地選擇合適的脫扣曲線。然而，這可能需要一些反復試驗才能找到最佳斷路器。
為幫助確保保護和最小誤脫扣之間的最佳平衡，最好的方法可能是咨詢微型斷路器制造商或分銷商。向他們提供您的應用的詳細信息，他們應該能夠推薦合適的微型斷路器來滿足您的需求。
作者：托馬斯·溫曼(ABB)
