電機缺相會使電機繞組在很短時間內規律性燒毀(三角形接法電機因缺相燒一相繞組；星型接法電機因缺相燒兩相繞組)。針對電機缺項燒毀繞組的問題，昌暉儀表通過理論分析，讓大家了解三角形接法和星型接法的三相異步電機在缺項時電機繞組燒毀的情況有何不同。
電機采用三角形接法或星形接法，正常運行情況下電機每相繞組的相電壓是相同的，因而每相繞組的電流大小是對稱的；但出現缺相時，不同的接法對于電機每相繞組影響的結果卻卻不同，昌暉儀表按照最簡單的電壓、電阻和電抗的關系分析。

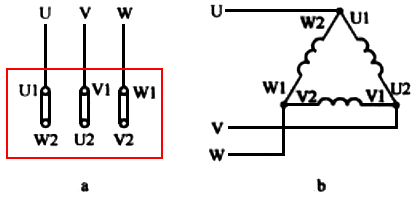

1、三角形接法電機缺相
電機采用三角形接法出現一相缺相時，有一相繞組單獨被施加電壓，與另外兩相繞組串接后施加的電壓相同，因而有一相的電流是另外兩相電流的兩倍，這相繞組就會在極短時間內因?yàn)殡娏鬟^(guò)大而燒毀。
換一個思路，繞組接法為三角形時，當缺相時，相當于兩相串聯后與另一相并聯的單相電機，因兩路既不同相位，電抗值也為2倍關系，相互間環流嚴重，繞組過流燒毀的幾率非常大，很可能出現一相、兩相甚至三相燒毀的問題。

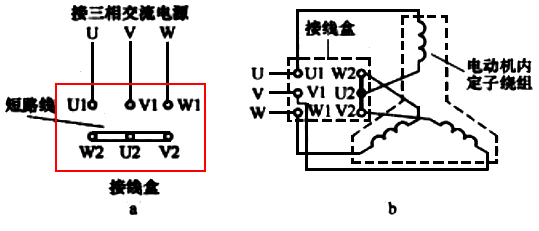

2、星形接法電機缺相
電機采用星形接法時，如果缺少一相，將會出現兩相繞組串接承擔電壓，而另一相繞組不承擔電壓的事實，這種情況下自然是有兩相繞組燒毀，另一相完好的情況。
從電機繞組理論分析，當星接的電機繞組出現缺一相，只有另外兩相繞組通電，相當于兩套空間位置互差120電角度串聯組成的單相繞組，由此而導致的繞組燒毀必然是兩相，而另一相繞組一般是完好無損，當然也不排除由此而衍生出的相間或?qū)Φ毓收稀?/span>
3、當電機缺兩相時，運行中的電機會立即停止，而停止?fàn)顟B(tài)的電機無法啟動，而對電機本體沒有太大影響。
