雖然同行們圖紙都會標明建筑物電子信息系統雷電防護等級(A、B、C、D)并對SPD提出要求，不過本人沒細算過，正好借此機會學一學，簡單算一算。
《建筑物電子信息系統防雷技術規范》GB50343-2012有關于防雷裝置攔截率計算的相關規定：
可知要確定電子信息系統雷電防護等級要先計算出防雷裝置攔截率E，計算出防雷裝置攔截率E的前提是計算得到Nc和N。
1、先計算N

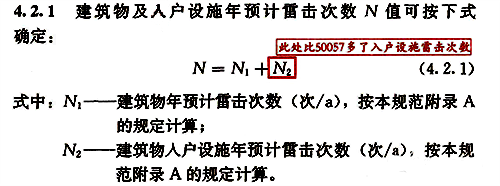

N1就是平時設計中的年預計雷擊次數，沒啥好說的，這里計算結果假設為0.05(次/a)。

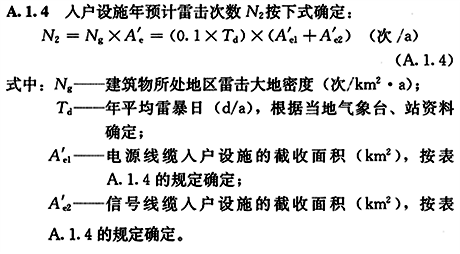

下面計算N2，見附錄A

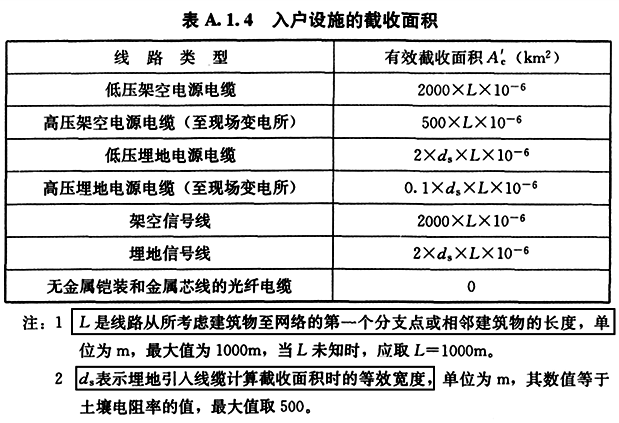

計算的核心就是如何確定L和ds，不過筆者真不知道規范中這是什么意思，注冊備考時也完全沒有印象，哪位大佬知道麻煩告訴昌暉儀表，此處所幸按照規范的兩個數值來吧，即L=1000m，ds=500m。
假設動力線入戶為高壓埋地電源電纜至變電所，信號線為埋地信號線，Ae1=0.1×500×1000×0.000001=0.05，Ae2=2x500×1000×0.000001=0.05=1，假設年平均雷暴日為30(d/a)，N2=0.1×30×(1+0.05)=3.15，則：
N=N1+N2=0.05+3.15=3.2

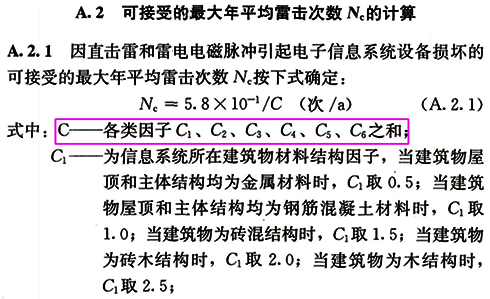

2、要想計算得到防雷裝置攔截率E，還需計算Nc。
C1：本建筑物屋頂和主體結構均為鋼筋混凝土材料，取值為1；
C2：本建筑信息系統為D類電子系統，取值為1；
看看這里取D是不是最終算出來就是D？
C3：本建筑電子信息系統設備耐沖擊類型和抗沖擊過電壓能力一般，取值為0.5；
C4：本建筑電子信息系統設備所在雷電防護區為LPZ1，取值為1；
C5：電子信息系統發生雷擊事故的后果因子取值為1；

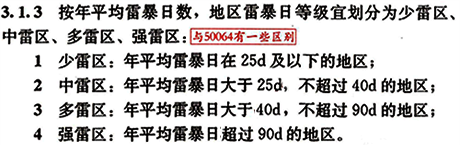

C6：年平均雷暴日為30，按規范3.1.3條為為中雷區，取值為1。

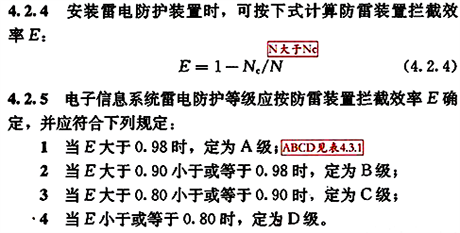

所以各類因子C=C1+C2+C3+C4+C5+C6=1+1+0.5+1+1+1=5.5，Nc=5.8×0.1/C=5.8×0.1/5.5=0.105，攔截率E=1-Nc/N=1-0.105/3.2=0.967

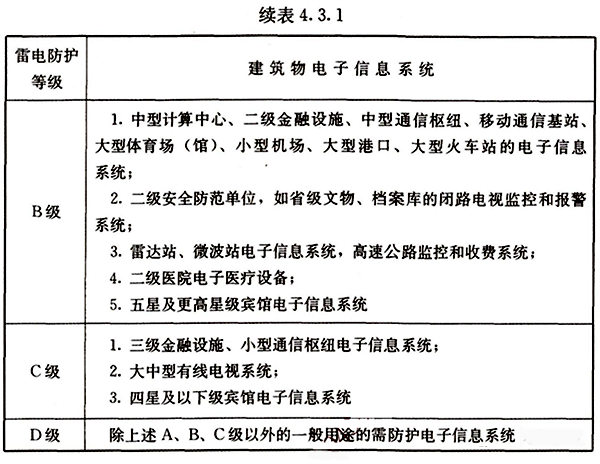

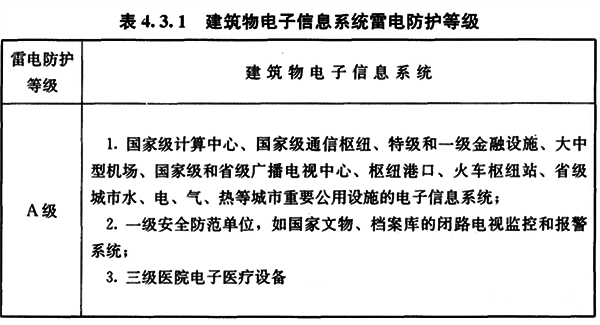

所以電子信息系統雷電防護等級為B級，提出SPD的有效電壓保護水平和沖擊電流值。經過防雷裝置攔截率計算可知，信號線的入戶截面積對計算結果影響較大。
