1、單相功率計算
對于單相功率計算包括有功功率、無功功率和視在功率。
①有功功率

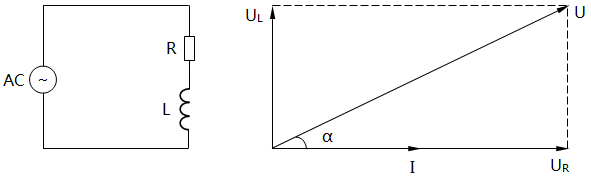

有功功率是指電路中電阻性負載消耗的功率。對于生活與生產中用到負載幾乎都是感性負載，這是指的感性負載不是純感性負載，而是等效成電阻與電感串聯的負載，即負載兩端電壓滯后于電流一個角度，這個角度大于0度小于90度。等效電路圖和相量圖如下圖所示。
在上述電路中電流處處相等，電阻兩端電壓與其通過電流同相位，如上圖相量圖所示，電感兩端電壓超前其電流90度，UL和UR做平行四邊形運算，可以得到電源電壓U，如上圖相量圖所示。
有功功率計算公式為P=I2R=IUR=UIcosɑ，其中U為電源的電壓有效值，I為電路中電流有效值，cosɑ為功率因數。有功功率的單位為瓦，符號為W。
②無功功率
由于實際負載一般為感性負載，對于感性負載來說不僅要吸收有功功率，同時還要吸收無功功率。比如電動機需要吸收無功功率建立旋轉磁場，這樣轉子才能旋轉；變壓器需要吸收無功功率使用電磁感應原理實現電壓等級的變換。無功功率并不是無用之功，它和有功功率一樣都是保證負載正常運行必不可少的。對于感性負載來說是吸收無功功率，而電容來說是發出無功功率，所以有了為了提高功率因數在負載兩端并聯電容器的做法。
無功功率的計算功率為Q=UIsinɑ，其中U為電源的電壓有效值，I為電路中電流有效值，ɑ為功率因數角。無功功率的單位為乏，符號為var。
③視在功率
視在功率是指電源提供電路的總功率，反映了交流電源的容量大小。視在功率的計算公式為S=UI，其中U為電源的電壓有效值，I為電路中電流有效值，視在功率功率的單位為伏安，符號為VA。

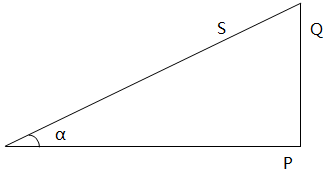

有功功率、無功功率和視在功率滿足功率三角形，三條邊分別為P、Q和S。功率三角形如下圖所示。
三者之間的關系為：P=Scosɑ，Q=Ssinɑ，圖片
2、三相功率計算
我們?nèi)粘Ｉ詈蜕a(chǎn)中使用的電源基本上都是三相交流電，民用電220V其實是三相電源中的一相而已。電力系統中三相電源為三相對稱電壓，滿足幅值相等、頻率相同、相位互差120°的條件。三相平衡負載為每相上負載的阻抗相等。如果電源為三相對稱電源，負載為三相平衡負載情況下，把這樣的電路稱為三相對稱電路。
①三相有功功率計算
一個三相電源提供的總有功功率等于電源每相發出的有功功率之和；一個三相負載接受的總有功功率等于每相負載接受的有功功率之和。即P=PA+PB+PC。
每相有功功率的計算公式見單相功率計算內容。如果負載為三相對稱負載，則每相發出有功功率相等，所以總有功功率為：
，其中UP、IP為相電壓和相電流，在三相對稱電路中，負載三角形連接時，
；負載星形連接時，
。UL、IL分別為線電壓、線電流。所以，在三相對稱負載下，負載無論是哪種接法，三相電路有功功率計算公式都為：
，式中UL、IL分別為線電壓和線電流。對于三相電氣設備名牌上標注的額定值為線電壓、線電流，所以對于三相電氣設備的功率一般用含有線電壓、線電流的公式進行計算。②三相無功功率計算
一個三相電源提供的總無功功率等于電源每相發出的無功功率之和；一個三相負載接受的總無功功率等于每相負載接受的無功功率之和。即Q=QA+QB+QC。
每相無功功率的計算公式見單相功率計算內容。如果負載為三相對稱負載，則每相發出無功功率相等，所以總無功功率為：
，其中UP、IP為相電壓和相電流，在三相對稱電路中，負載三角形連接時，
；負載星形連接時，
。UL、IL分別為線電壓、線電流。所以，在三相對稱負載下，負載無論是哪種接法，三相電路無功功率計算公式都為：
，式中UL、IL分別為線電壓和線電流。③三相視在功率計算
一個三相電源提供的總視在功率等于電源每相發出的視在功率之和；一個三相負載接受的總視在功率等于每相負載接受的視在功率之和。即S=SA+SB+SC。每相無功功率的計算公式見單相功率計算內容。如果負載為三相對稱負載，則每相發出有功功率相等，所以總視在功率為S=3UPIP，其中UP、IP為相電壓和相電流。在三相對稱電路中，負載三角形連接時，
；負載星形連接時，
。UL、IL分別為線電壓、線電流。所以，在三相對稱負載下，負載無論是哪種接法，視在功率計算公式為
，式中UL、IL分別為線電壓和線電流。作者：鄭俊觀
