1、短路保護電器的類型
低壓配電系統短路保護的保護電器通常采用以下類型。
①反時限特性的gG熔斷器和aM熔斷器：一種短路特性極佳的保護電器，其良好的限流特性，對被保護回路的電器安全十分有利，降低了對線路導體截面積的要求。
②斷路器的瞬時過電流脫扣器(包括非選擇型和選擇型斷路器)：當前應用最廣泛的一種短路保護電器，特別是塑殼型斷路器(MCCB)同樣具有較好的限流特性，且在不斷發展進步。
③選擇型斷路器的短延時過電流脫扣器：當短路電流較小時，利用其短延時特性(如DW45型斷路器，其延時為0.1-0.4s)，實現選擇性切斷，縮小了切斷電路的范圍，具有明顯的優越性，但其價格貴，常應用于電流較大、可靠性要求高的饋線回路。
2、保護電器的兼用
每段配電回路應設置一臺保護電器，兼作短路保護、過負荷保護和接地故障保護。斷路器脫扣器具有兩種(非選擇型)或四種(選擇型)功能，分別發揮不同的故障保護作用；熔斷器僅有一組熔斷體，承擔三項保護，但必須同時滿足三項保護的技術要求。
3、保護電器的裝設要求
低壓配電系統短路保護的保護電器的裝設有如下要求。
①每段配電線路都應設置短路保護電器，但屬于下列情況之一者，可不裝設：
1)回路的切斷可能導致電氣裝置的運行出現危險，如旋轉電機的勵磁機回路、起重電磁鐵的供電回路、電流互感器的二次回路。
2)某些測量回路。
②每段配電線路只裝設一臺保護電器，保護電器應裝設在該段線路的首端，即配電柜(屏、箱)內，亦即引出線處，或配電干線分支處，或截面積減小處；一段線路不宣裝設兩臺保護電器，更不應裝設三臺，如電氣裝置的進線處、裝置內的控制屏(箱)的輸入端，均不應再裝設保護電器，必要時，可裝設隔離開關，這是因?yàn)檫^(guò)多的保護電器將增加切斷電路的概率，降低配電系統的可靠性和選擇性。
③配電線路的分支處，導體的允通能量(K2S2)降低處或通常說的導體截面積減小處(或其他變化導致導體的載流量減小處)的裝設要求如下：
1)保護電器應裝設在分支處，或?qū)w截面積減小(含載流量減小)處，如圖1中的分支線A處。

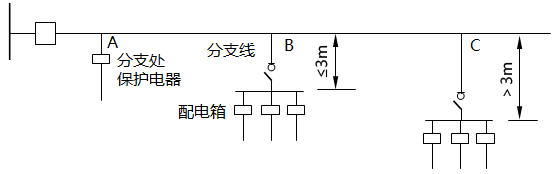

圖1 配電線路分支線保護電器裝設要求
2)當有困難時，在沒有火災危險或爆炸危險場所，允許將保護電器裝設在離分支處線路長度不超過3m的部位，如圖1中B處，該段分支線路不應再接出分支回路或電源插座，并滿足以下兩項要求：
a、使該段分支線路的短路危險減至最小(如采用雙層絕緣線，或?qū)⒕€路敷設在金屬槽盒或?qū)Ч軆?nèi))；
b、不裝設在靠近可燃物處。
3)當滿足上述第2)款全部要求且分支線路發生短路，配電干線首端的保護電器(如圖2之P1)能切斷電路，該分支線路符合短路熱穩定要求時，允許該分支線路長度超過3m，如圖2之分支線C處。

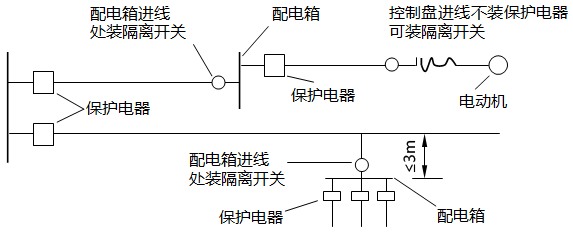

圖2 保護電器裝設示例
④保護電器裝設部位示例如圖2所示。特別提示，在配電箱、控制箱的進線處不應裝設保護電器，因?yàn)樵谠撆潆娋€路首端已經設置了保護電器。
