低壓配電系統接地設計依據《低壓配電設計規范》GB50054-2013和《低壓電器裝置 第1部分：基本原則、一般性評估和定義》GB/T1685.1-2008進行，電力儀表在本文對TN系統、TT系統和IT系統接線和特點做介紹。

1、TN系統
TN系統電源(配電變壓器)的中性點直接接地(通常應在低壓配電柜處接地)，而電氣設備(I類)外露可導電部分的保護接地是通過保護接地導體(PE導體)連接到電源中性點(N點)，利用N點的系統接地裝置而接地。按照中性導體(N導體)和PE導體的分合配置，TN系統又可分為以下三種類型：

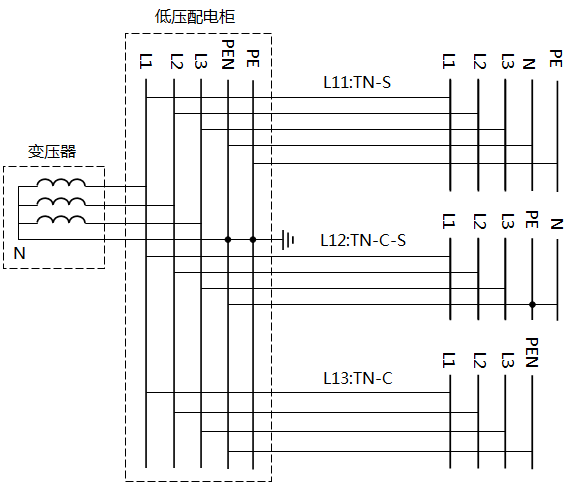

圖1 TN-S、TN-C-S、TN-C系統接線圖

①TN-S系統：從變電站的低壓配電柜的 PEN母線(保護中性導體)引接出N導體，從該柜內的PE母線接出PE導體，即從低壓配電柜起把PE導體和N導體分離，形成TN-S系統，見圖1-1中L11饋線。
說明：在TN-S系統中從該配電箱接出的線路為5根：L1、L2、L3、N和PE。

②TN-C系統：從低壓配電柜PEN母線接出PEN導體，直至終端配電箱和終端用電設備，PE和N導體都是合并的，見圖1-1中L13饋線。但連接到終端電器、插座、移動電器、手持電器和燈具的最終一段線路，宜將PE導體和N導體分開。
說明：在TN-C-S系統中從該配電箱接出的線路為5根：L1、L2、L3、N和PE。

③TN-C-S系統：從低壓配電柜 PEN母線接出PEN導體，到下一級配電箱(通常在建筑物進線處)，將 PE導體和N導體分開。在該分開點之前為T(mén)N-C，之后則為T(mén)N-S，見圖1-1中L12饋線。
PE導體可以另外增設接地。
說明：在TN-C系統中從該配電箱接出的線路為4根：L1、L2、L3和PEN。

2、TT系統
配電變壓器的中性點直接接地(通常應在低壓配電柜處接地)，配電設備和用電設備(I類)外露可導電部分應單獨做保護接地，通常用PE導體連接共同接地，同變壓器中性點的系統接地完全分開，并保持必要的距離。接線圖如圖2所示。
PE導體可另外增設接地。



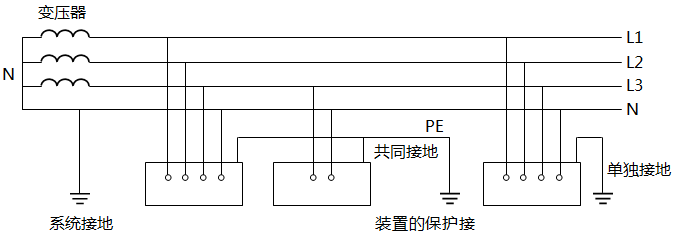

圖2 TT系統接線圖

3、IT系統
配電變壓器的中性點不接地或通過高阻抗接地，配電設備和用電設備(I類)的外露可導電部分單獨做保護接地，接線圖如圖3所示。

PE導體可另外增設接地。
IT系統可配出N導體，也可不配出N導體。

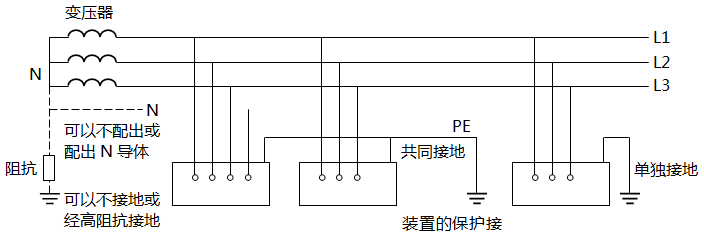

圖3 IT系統接線圖
