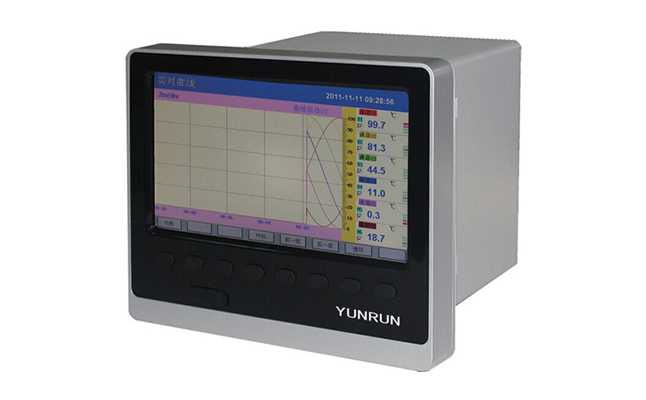

彩色無紙記錄儀顯示部分
顯示器：日本SHARP7英寸TFT彩色LCD
顯示組:1-48通道記錄儀6組；每組可設置6個通道。
顯示顏色：256色
通道位號：可以輸入5個漢字或10個字母（數字）
通道單位：可輸入3個漢字或7個字母（數字）
狀態顯示：顯示名稱、板USB卡狀態，報警狀態，設備標志，循環顯示標志
顯示畫面：測量數據顯示（總覽、數字顯示、棒圖顯示、曲線顯示），歷史曲線顯示，信息顯示（報警信息、累積報表），功能畫面（數據備份、打印）
總覽顯示：顯示所有的測量通道的數據和報警狀態
數字顯示：數據更新率1秒
曲線顯示：可以縱向、橫向選擇
歷史曲線：可再現內存中存儲的數據，可以放大1/2/4/8/16/32倍
報警信息：總共記錄顯示15條記錄

彩色無紙記錄儀溫壓補償功能
測量裝置：孔板、渦街（電流輸出）、渦街（頻率輸出）
測量介質：蒸汽、水、一般氣體
蒸汽溫度：0-600度
蒸汽壓力：0.1-22MPa
蒸汽狀態：自動判斷飽和蒸汽和過熱蒸汽
水溫度：0-150度
水壓力：0.6MPa、1.6MPa、
氣體壓縮系數：空氣、氧氣、氮氣可自動查詢，一般氣體可設置常數
渦街系數：0.00000-999.999

彩色無紙記錄儀存儲功能
外部存儲：媒體：優盤；格式：FAT32；方式：文件記錄；容量：2G
內部存儲：媒體：閃存；方式：二進制保存；方式：連續記錄
無紙記錄儀數據存儲時間

彩色無紙記錄儀報警功能
報警輸出數量：每個通道最多可設置4個報警
報警種類：上上限報警、上限報警、下限報警、下下限報警
延遲報警：可在參數設置中進行設置，所有報警使用同一設置
設置范圍：1-10秒
顯示：彩色無紙記錄儀發生報警時，測量數據顯示畫面都有報警狀態顯示

關于彩色無紙記錄儀時鐘
時鐘：硬件時鐘，掉電保持運行
運行范圍：2012年-2099年
時鐘精度：10ppm（0-50度），不包括打開電源時所導致的延緩誤差（1秒以下）

彩色無紙記錄儀電源部分
使用電壓范圍：85VAC-265VAC/50Hz
啟動電流：最大7.5A
無紙記錄儀功耗：最大30W
環境溫度：0-50度
環境濕度：0%-85%（不結露）

以下附加規格為用戶選件，不選擇則彩色無紙記錄儀出廠時不帶以下功能。

彩色無紙記錄儀報警輸出繼電器
輸出點數：12通道記錄儀從6點，12點中選擇；16通道只有8路報警

彩色無紙記錄儀通信功能
媒體：RS232或RS485
協議：Modbus-RTU（從機）協議
通信速率：1200/2400/4800/9600/19200/38400/57600
打印功能
打印機：面板式微型打印機
打印內容：實時數據、歷史曲線、累積報表
打印方式：手工打印、定時打印

彩色無紙記錄儀模擬輸出
信號類型：4-20mA
輸出點數：從4點，8點中選擇
輸出方式：測量通道的變送輸出
最大負載：750歐姆

24VDC變送器配電輸出
輸出點數：1回路，可供8臺變送器使用
輸出電壓：24VDC/60mA（過載電流保護動作電流約90mA）

彩色無紙記錄儀USB接口
USB接口規格：符號Rev2.0標準，主機功能
可連接的設備：USB存儲器（優盤）

彩色無紙記錄儀累積/報表功能
累積點數：與輸入通道數相同，每個輸入通道均可以累積
累積范圍：0-999，999，999
報表種類：16天時報、128天8小時班報、192天12小時班報、1年日報+月報
