浮標液位計具有結構簡單牢固、讀數直觀、醒目、測量范圍大優點。對大量程強腐蝕性、高粘度和無須精密測量的場合尤為適用。
浮標液位計技術參數
1、工作壓力：常壓
2、介質密度≥0.6g/cm3
3、測量范圍：L=20m內的任意指定測量范圍，對于大于20m的范圍由用戶指定，按特殊規格。
4、現場指標精度：±10mm
5、被測介質溫度：-30℃~300℃
6、導向銅絲安裝垂直度：≤±5°
浮標液位計結構
浮標液位計是由浮標、連接銅、導向滑輪、重錘指針，顯示標尺等五部分組成。
1、浮標
浮標是用二個不銹鋼(非金屬)空心圈錐體和一個不銹鋼(非金屬)空心圈柱體焊接而成，并在浮標兩側焊有導向環起導向作用，浮標的作用是直接把液位變化的浮力轉給鋼絲，使鋼絲半液位變化轉送給重錘指針，實現液位變化的現場指示。
2、連接鋼絲
連接鋼絲的一端吊著浮標，另一端連接重錘指針，中間部分封閉在鋼管內。
3、導向滑輪
浮標液位計的導向滑輪是根據現場液位罐的幾何形狀和浮標液位計安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。
4、重錘指針
重錘指針是先用A3F鋼所制成，中間制成指針形式，指針?biāo)赶鄳?yīng)的標尺數值即為測量液位高度，它是隨浮標的變化隨連接鋼帶進行同步運動的。
5、顯示標尺
浮標液位計顯示標尺由LY11合金鉬壓制而成的，并在表面刻好標準數值，以厘米為單位，每節高度為1米。
浮標液位計工作原理

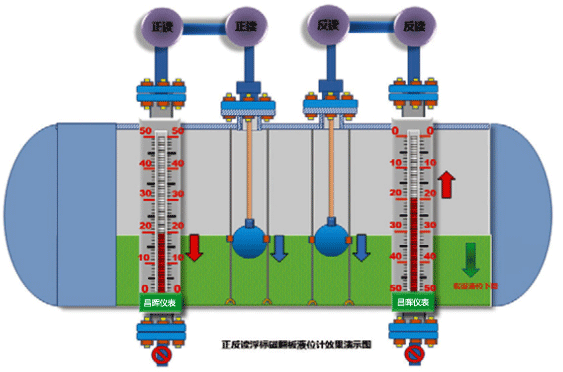

浮標液位計是根據力平衡原理設計的，當罐內液位處于某一位置時浮標重量W，重錘指針重量W1和浮標浸在液位中所受浮力F，整個系統中摩擦力f，四力處于平衡狀態(即W-F-W1-f=0)。
當液位上升時，由于鋼絲吊著浮標沿導向鋼絲被浮起，液體浮力F增大，使原平衡系統地四力失去平衡，在重力的作用下，重錘指針向下滑行，同時也連續地在標尺上指示液位的上升高度。同理，可說明液位下降時，浮標浮力F減少，使鋼絲與液位同步下降，由于浮標的重量大于重錘指針的重量，使指針向上運動，同樣在液位連續下降變化時，重錘指針能隨之連續地指示液位的下降情況，從而達到準確測量液位變化的目的。
浮標液位計安裝調試
1、浮標液位計的調零
在浮標液位計安裝時，罐內應還有未被測介質，浮標在罐內的底部時，重錘指針部分的紅色箭頭指示應指在標尺測量范圍的頂部“零”值上，否則要調整鋼絲長度。
2、浮標液位計的量程調整
浮標液位計在調好零位的基礎上，再把浮標拉窗口的頂部或最大測量點上，重錘指針部分的紅色箭頭應指在標尺的底部位置上，即落在標尺最大測量點上。
浮標液位計安裝使用及注意事項
1、導向鋼絲下支承焊接安裝：
在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承。
2、導向鋼絲的安裝
①用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。
②導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘，把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
③兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm
④單條導向絲安裝參照上述雙條導向線的安裝。
3、標尺安裝
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求：
①標尺的連接部分應做到平直、光滑。不應有傾斜現象，以免影響重錘指針的正常運行，或引起測量的誤差。
②標尺應與儲罐內液面相垂直，不應有傾斜現象，標尺安裝的垂直度不能小于5度，以免造成重錘指針卡死，使測量失敗。
③在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同一直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺上靈活升降。
注意：二標尺支架之間互相距離為1米。
4、浮標連接鋼絲及重錘指針的安裝
浮標液位計的浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后半連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，最后調整各導向輪滑支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
