三極管有截止狀態、放大狀態和飽和狀態三種工作狀態，有些儀表工對這三極管工作狀態還不太理解，下面昌暉儀表工程師以圖文形式分享一下自己對三極管截止狀態、放大狀態和飽和狀態的理解。

1、三極管的截止狀態
三極管的截止狀態是比較好理解的，當三極管的發射結反偏，集電結反偏時，三極管就會進入截止狀態。

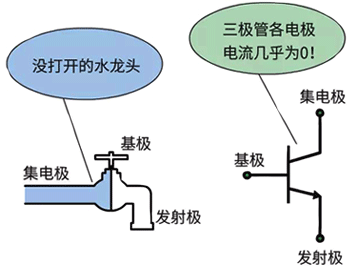

這就相當于一個關緊了的水龍頭，水龍頭里的水是流不出來的。截止狀態下，三極管各電極的電流幾乎為0，集電極和發射極互不相通。

2、三極管的放大狀態

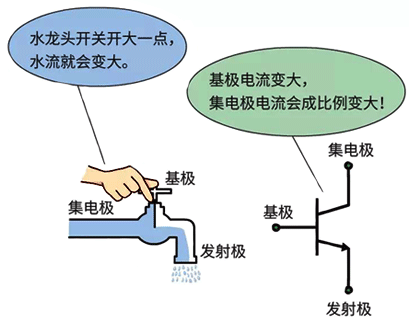

當三極管發射結正偏，集電結反偏，三極管就會進入放大狀態。在放大狀態下，三極管就相當于是一個受控制的水龍頭，水龍頭流出水流的大小受開關(基極)控制，開關擰大一點，流出的水就會大一點。
也就是放大狀態下，基極的電流大一點，集電極的電流也會跟著變大！并且ic與ib存在一定比例關系，ic=β×ib，β是直流電流放大系數，表示三極管放大能力的大小。放大狀態下，集電極與發射極之間會有一定電壓降，置于電壓降UCE有多大，分析具體電路才能知道。

3、三極管工作在飽和狀態
當三極管發射結正偏，集電結正偏時，三極管工作在飽和狀態。

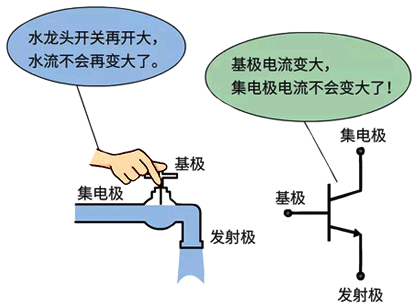

在飽和狀態下，三極管集電極電流ic的大小已經不受基極電流ib的控制，ic與ib不再成比例關系。飽和狀態下的三極管基極電流ib變大時，集電極電流ic也不會變大了，這就相當于水龍頭的開關已經開得比較大了，開關再開大時，流出的水流也不會再變大了。


三極管在電路中的使用，通?？梢宰鞣糯笃骷?工作在放大狀態)，還有就是作無觸點開關來使用(工作在截止、飽和狀態)。

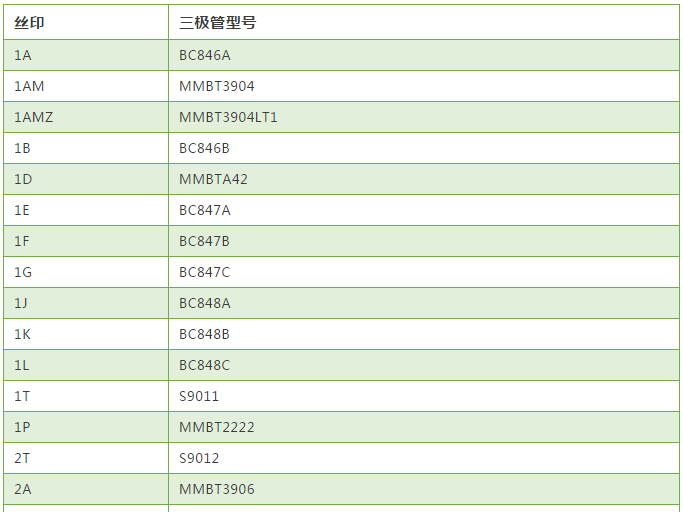

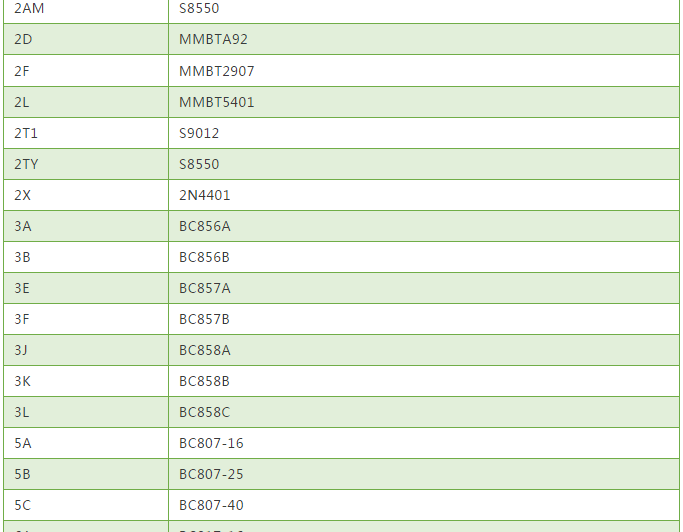

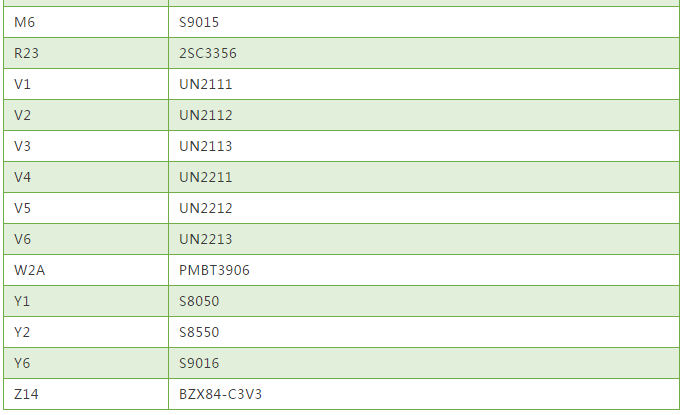

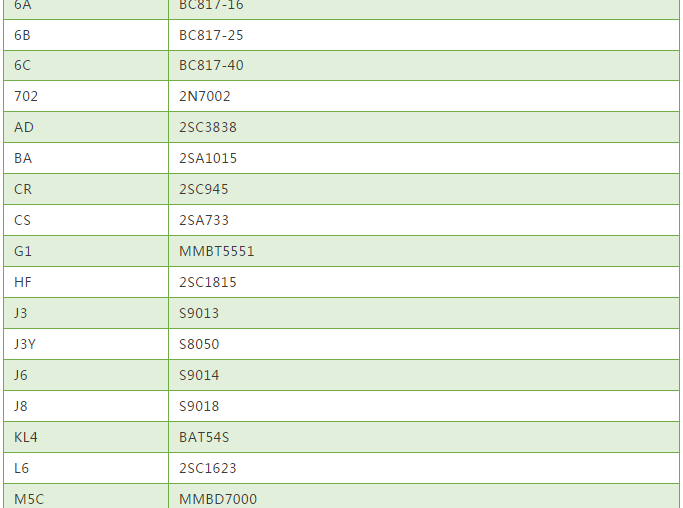

常用貼片三極管絲印與型號對照表
在此昌暉儀表還整理了常用貼片三極管絲印與型號對照表，供大家查閱，會對認識三極管大家有幫助。
