某化工廠用本化工儀表試題考核2019年入職不久的儀表工，儀表試題內容涉及溫度、壓力、流量、液位四大參數和過程控制的部分基礎知識，主要側重于儀表相關計算知識。
一、填空題(31)
1、Pt100在零度時對應的阻值(100Ω)。
2、K型熱電偶在零度時對應的熱電勢為(0mV)。
3、可燃?xì)怏w報警器的預警值是(25%)，報警值是(50%)。
4、有毒氣體報警器的預警值是(7PPM)，報警值是(15PPM)。
5、我廠內使用的質量流量計有(上海一諾)、(艾默生)、(西安東風)、(E+H)、(科隆)等廠家。
6、儀表四大參數(液位)、(流量)、(溫度)、(壓力)，分別用什么字母代替(L)、(F)、(T)、(P)。
7、我廠使用的定位器有(山武)、(ABB)、(西門子)、(萬訊)、(費舍爾)(韓國-永泰)等廠家。
8、一寸=(2.5)cm，class 300=(5.0)MPa，1MPa=(145)Psi，1bar=(0.1)MPa，
9、PID分別代表(比例)、(積分)、(微分)。
二、計算題(簡要步驟)
1、Pt100測量阻值為138.5Ω，對應的溫度是多少？(粗略計算)
答：T=(Rt-100)/0.385=(138.5-100)/0.385=100℃
2、K型熱電偶現場測量電勢為1毫伏，環境溫度25度，問DCS顯示多少度？(粗略計算)
熱電偶粗略計算公式是：
答：1/0.4×10+25=50℃
3、為什么熱電阻采用三線制？
采用三線制是為了消除連接導線電阻引起的測量誤差。這是因?yàn)闇y量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線(從熱電阻到中控室)也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。
深度閱讀：為什么熱電阻元件有兩線制、三線制和四線制的引線方式
4、量程范圍為-100~500Pa，室內顯示為200Pa，問現在電流是多少？
答：量程：500-(-100)=600Pa；真實值：200-(-100)=300Pa；電流值=300/600×16+4=12mA
5、遠傳壓力變送器如下圖，H=10米，h=2米，硅油密度ρ2=950kg/m3，罐內介質密度ρ1=750kg/m3，求遷移量和量程范圍？
滿液位時：△P1=P+-P-=ρ2gh+ρ1gH+P0-P0=950×10×2+750×10×10=94000Pa
零液位時：△P2=P+-P-=ρ2gH+P0-P0=950×10×2=19000Pa
遷移量：△P=△P2=19000Pa≥0，正遷移
量程： △P3= △P1-△P2=94000-19000=75000Pa或者△P3=ρ1gH=750×10×10=75000Pa
量程范圍：△P2~△P1即19000~94000Pa
6、用一臺雙法蘭式差壓變送器測量某容器的液位,如圖所示。已知被測液位的變化范圍為0~3m,被測介質密度ρ=900kg/m3 ,毛細管內工作介質密度ρ0=950kg/m3。變送器的安裝尺寸為h1=1m, h2=4m。求變送器的測量范圍，并判斷零點遷移方向，計算遷移量，當法蘭式差壓變送器的安裝位置升高或降低時,問對測量有何影響?
滿液位時：△P1=P+-P-=-ρ0gh1+ρgH+P0-[ρ0g(h2-h1)+P0]=ρgH-ρ0gh2=900×10×3-950×10×4=-11000Pa
零液位時：△P2=P+-P-=-ρ0gh1+ρgH+P0-[ρ0g(h2-h1)+P0]=-ρ0gh2=-950×10×4=-38000Pa
遷移量：P1=△P2=-38000Pa＜0，負遷移
量程：P2=△P1-△P2=ρgH=27000Pa
量程范圍：△P2~△P2即-11000Pa~-38000Pa
雙法蘭變送器的位置改變時，對應的只有h1變化，H與h2不變化。由上面公式可知遷移量和量程不會變化。
深度閱讀：雙法蘭差壓變送器液位測量時零點遷移計算及安裝方法
7、雙法蘭差壓變送器測量油水分離罐界位，已知法蘭間距為1米，輕油密度為700kg/m3，硅油密度為950kg/m3，水密度1000kg/m3，g=10N/kg，問雙法蘭液位計的遷移量和量程范圍是多少？
滿界位時：△P1=P+-P-=ρ水gh-ρ硅油gh=1000×10×1-950×10×1=500Pa
零界位時：△P2=P+-P-=ρ輕油gh-ρ硅油gh=700×10×1-950×10×1=-2500Pa
量程：P2=△P1-△P2=ρ水gH-ρ輕油gh=1000×10×1-700×10×1=3000Pa
遷移量：P1=△P2=-38000Pa＜0，負遷移
量程范圍：△P2~△P1即-2500Pa~500Pa

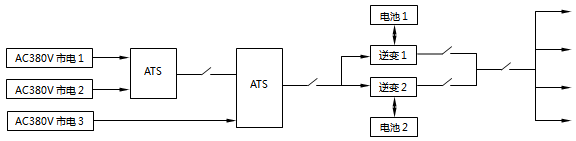

8、催化UPS電路圖

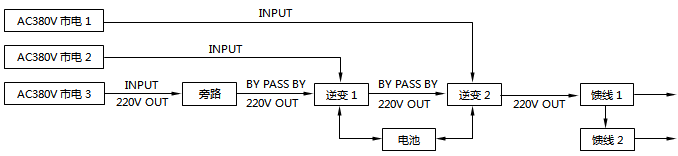

9、焦化UPS電路圖
10、孔板差壓式流量計測流量，差壓變送器量程0~16kPa，工業值范圍0~80Nm3/h現將改為0~160Nm3/h，求差壓變送器量程是多少？
解：設變送器的量程為△P，按照公式
，經計算得△P=64kPa，則差壓變送器量程64kPa。
深度閱讀：差壓式流量計常用計算公式及計算實例
11、浮筒液位計標定
浮筒液位計測量密度為700kg/m3的汽油液位，現有一新液位計，已知法蘭中心距為1000mm，要進行標定，使用注水法標定，分別計算出零點、滿量程和50%時是的注水高度？(水密度為1000kg/m3)
解：根據公式：H水=(ρ油/ρ水)×H×范圍，分別計算量程的0%、50%和100%時的注水高度：
零點時：H水=(700/1000)×1000×0%=0mm
滿量程時：H水=(700/1000)×1000×100%=700mm
量程的50%時：H水=(700/1000)×1000×50%=350mm
12、硫磺車間紅外溫度計測量制硫爐內溫度，已知溫度計的測量范圍為500-2000度，現測量電流為16mA，此時的溫度是多少？
設：此時的溫度是X
13、質量流量計表頭量程范圍為0-240t/h，室內DCS量程為0-150t/h，現DCS顯示流量為100t/h，求真實流量是多少？
設：真實流量是X
14、對廠常用安全柵有哪些種類，列舉出常用型號
15、以下卡件型號分別有什么功能？
16、簡述下熱電偶溫度計故障時維修的步驟？
①現場檢查溫度計，無損壞。測量溫度計電勢，計算相應溫度與真實值對比，不符則溫度計有問題，相符時說明溫度計無問題。測量時應把線拆下
②測量現場到安全柵的補償導線的通斷，測量時應把線拆下。無問題時則下步。
③檢查安全柵，有無問題，更換個相同的安全柵試試。
④安全柵到卡件的線路通斷。
⑤卡件檢查，更換下卡件通道。
17、硫磺256PT215的通道地址為6-2-3-0，問這幾個數字的意思？
答：6為主控卡編號；2為數據轉發卡編號；3為第幾卡件；0為第幾通道
18、DCS和SIS的意思是什么？
答：DCS為集散控制系統，SIS為安全儀表系統
19、畫出簡單控制系統方塊圖
20、畫出串級控制系統方塊圖
21、差壓變送器停用步驟是什么？
答：①緩慢關閉正壓閥；②同時打開平衡閥；③再緩慢關閉負壓閥；④將一次取壓閥關閉。
22、一次表和二次表的區分？
答：一次儀表在自動檢測、自動調節系統中，首先接觸被測參數(如壓力、差壓、液位、流最、溫度等)，并將被測參數轉換成可側信號或標準信號，然后根據檢測、調節系統的要求送入有關單元進行顯示或調節。一次儀表的類型很多，有壓力變送器、液位變送器、溫度變送器以及靶式流量變送器、遠傳式轉子流量計、橢圓齒輪流最計等。近年來，各種特殊的一次儀表也相繼出現，如霍爾壓力變送器、卡門渦列流量變送器等。二次儀表是顯示、報警、調節的儀表。為了區分一套系統中的儀表，把現場就地安裝的儀表簡稱一次儀表，將盤裝的顯示儀表簡稱二次儀表。
23、FT101、FT102、FT103 三個流量計采用三取二聯鎖是什么意思？
答：三取二是至少有2個流量計不滿足設定條件就會聯鎖保護。
24、兩器內藏量計算
已知兩器直徑為6米，二取壓點距離為10米，催化劑密度是1500kg/m3，求變送器量程和藏量？
答：量程：P=ρgh=1500×10×10=150000Pa=150kPa
藏量：M=ρ×π×r2×h=1500×3.14×32×10=423900kg
25、差壓式流量計量程為-5~20kPa，現變送器顯示為16%，室內DCS量程為0-100t/h。求流量是多少？
解：量程為：20-(-5)=25kPa； 真實壓差值：25×16%=4kPa
那么設流量為X，根據公式
進行計算，那么流量為40t/h
