在Automation Runtime中如何使用掃碼槍

2019/8/7 16:46:01 人評論次瀏覽分類：電子技術 文章地址：http://www.huatongjz.com/tech/2669.html

掃描槍(BarCoder Reader)作為光學、機械、電子、軟件應用等技術緊密結合的高科技產品，是繼鍵盤和鼠標之后的第三代主要的電腦輸入設備。掃描槍自80年代誕生之后，得到了迅猛的發展和廣泛的應用，從最直接的圖片、照片、膠片到各類圖紙圖形以及文稿資料都可以用掃描槍輸入到計算機中，進而實現對這些圖像信息的處理、管理、使用、存儲或輸出。

BarCoder Reader的通訊方式
條碼掃描槍基本分為三種接口：串口(RS232)、PS/2和USB。前兩種接口串口(RS232)和PS/2的條碼掃描槍是不需要驅動或軟件的。所以其實大多數條碼掃描槍是可以不用安裝驅動或軟件，只有接口為USB串口模式和USB HID 模式的條碼掃描槍才需要安裝驅動。目前市面上有很多USB HID的掃碼槍?zhuān)墓ぷ鞣绞胶玩I盤的輸入都是基于USB HID協議的。正因如此，我們可以在Automation Runtime中使用鍵盤，也能使用HID的掃碼槍。

在本文中數顯儀表將介紹在Automation Runtime環境中如何使用USB(HID)的掃碼槍讀取條碼信息。

1、系統配置
在Automation Runtime中如何使用掃碼槍

①硬件配置

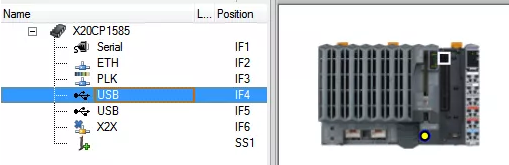

a、X20CP1585
b、基恩士HR100掃碼槍ZEBEX掃碼槍
②軟件配置
AS:AS4.2.10.53
AR:G4.26
Library:AsUSB dvframe AsBrStr

2、Automation Runtime實現
在Automation Studio中集成了USB驅動庫以及強大的DvFrame幀驅動庫，可以通過以上兩種接口訪問USB掃碼槍?zhuān)缦抡故镜氖荱SB驅動庫所展示的例子程序。

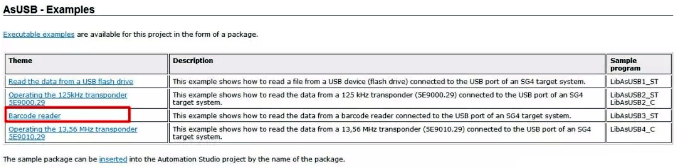

USB驅動庫所展示的例子程序

直接導入這個例子程序后，下載到 PLC 以及連接掃碼槍。發現有如下的執行結果：

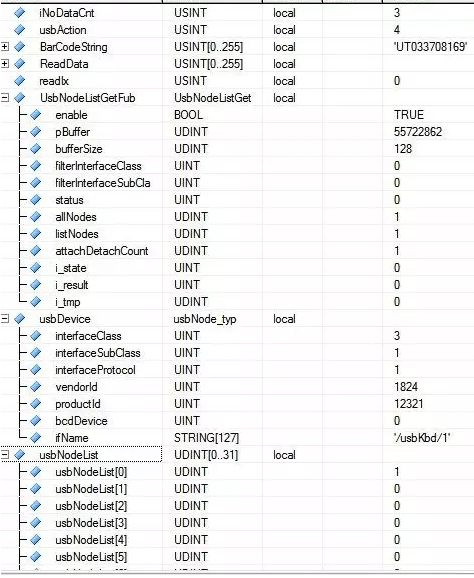

連接掃碼槍程序

在程序里，這個掃碼槍是和鍵盤都是屬于同一種輸入設備，所以他們都是usbKbd(USB鍵盤)。

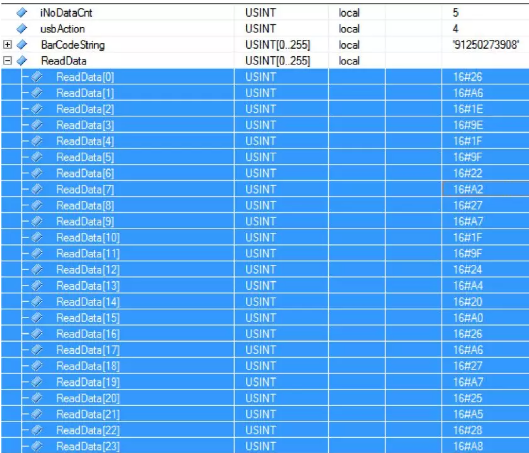

掃一個條碼：(條碼是 91250273908)。但是從系統中獲取了2倍的字符長度的數據幀。

以下是字符轉換的規律：
①當一個字符點擊(鍵盤某個按鍵被點擊)后，HID Usage ID對應的字符就會被傳送到ReadDate數組里，而當該字符松開(鍵盤某個按鍵被釋放)時，ReadData數組會收到(16#80+字符碼)。舉個例子：數字“9”鍵盤按下后，ReadData[]收到16#26；當“9”鍵盤釋放后，ReadData[]收到16#A6。

②按鈕“Shift”是切換大小寫的，在該對應表中16#71和16#75?？赏ㄟ^(guò)Shift點擊時的事件，切換大小寫不同的字典。

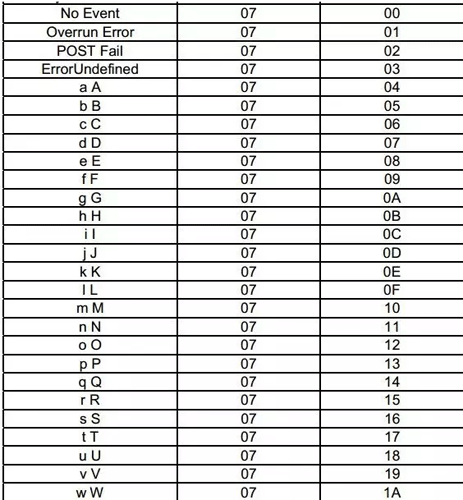

仔細查看USB的報文轉換(USB HID to PS/2 Scan Code Translation Table)：

通過這個報文轉換，就可以知道 USB 掃碼槍傳送了什么樣的數據內容。只要剔除了報文的其他字符，就能得到掃碼槍的實際的字符輸入。

3、總結
根據Sample例子程序進行了字符串的拼接，使掃碼一次能夠得到完整的數據包。同時增加了斷線再連接功能。目前報文譯碼已經實現了大小寫字母，數字以及鍵盤中用到ASCII字符(控制字符除外)。

以上實現方式測試了文中所列的兩款掃碼槍設備以及國產掃碼槍設備。貝加萊目前主流使用的PLC和PLC觸摸屏一體機均包含USB接口，且能無縫支持該通訊設備。
