儀表功能說明

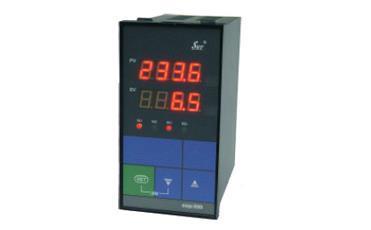

SWP-NS805-020-23-HL-P是0.5%精度調節器，用于流量、壓力等過程控制自動調節系統，儀表可根據被控對象自動演算出最佳PID參數。SWP-NS805-020-23-HL-P為外形80×160mm豎式儀表，有兩個LED顯示窗口(PV和SV，PV用于顯示實時測量值，SV用于顯示控制目標值或控制輸出百分比)，PID控制輸出為4-20mA，輸入信號類型為4-20mA(有熱電偶、熱電阻、標準電流和標準電壓等18種輸入信號類型可供用戶切換)，2限繼電器報警輸出，帶1路DC24V饋電輸出(回路電流小于等于30mA，用于給兩線制變送器提供電源)，儀表供電為AC220V。
SWP-NS805-020-23-HL-P參數設置
1、SWP-NS805-020-23-HL-P有哪些參數？
對于一臺首次投入使用的SWP-NS805-020-23-HL-P調節器，必須正確設置參數后才能使用。儀表的參數分為一級參數和二級參數兩個部分，一級參數包含CLK(參數密碼鎖)、AL1(第一報警值)、AL2(第二報警值)、LBA(控制環斷線/短路報警)、AH1(第一報警回差值)、AH2(第二報警回差值)、P(比例帶)、I(積分時間)、D(微分時間)、AT(積分分離區)、T0(運算周期)、T1(輸出周期)、AUT(自整定)、AH(邏輯回差值)這15個參數。
儀表二級參數包含SL0(輸入信號類型)、SL1(小數點)、SL2(第一報警方式)、SL3(第二報警方式)、SL4(冷端補償方式)、SL5(閃爍報警)、SL6(濾波系數)、SL7(報警功能)、DE(設備號)、BT(通訊波特率)、T1(定時打印時間間隔)、b1(打印單位)、F1(PID作用方式)、F2(PID輸出類型)、F3(PID輸出顯示)、IN2(控制方式選擇)、T2(執行器的全行程時間)、OH(PID或閥位控制輸出回差值)、PIDL(PID控制輸出下限)、PIDH(PID控制輸出上限)、Pb1(顯示輸入零點遷移)、KK1(顯示輸入量程比例)、Pb2(冷端補償零點遷移)、KK2(冷端補償放大比例)、Pb3(變送輸出零點遷移)、KK3(變送輸出放大比例)、Pb4(控制輸出零點值)、KK4(控制輸出放大比例)、OUL(變送輸出下限)、OUH(變送輸出上限)、PVL閃爍報警下限、PVH(閃爍報警上限)、SVL(測量量程下限)、SVH(測量量程上限)、SVS(測量小信號切除)、FU0(SV輸入分度號)、FU1(SV顯示小數點)、FPb(SV顯示輸入零點遷移)、FKK(SV顯示量程增益)、FUL(SV測量量程的下限)、FUH(SV測量量程的上限)這41個參數。
從上面的參數列表可以看出SWP-NS805-020-23-HL-P完整參數共有56個，這些參數因儀表功能不同會有部分不顯示，新手可能會困惑：SWP-NS805-020-23-HL-P這么多參數需要設置，太麻煩了！其實不然，SWP-NS805-020-23-HL-P參數設置其實很簡單！下面昌暉儀表結合實例大家快速設置SWP-NS805-020-23-HL-P參數的方法。
2、快速設置SWP-NS805-020-23-HL-P參數
例：某項目選用SWP-NS805-020-23-HL-P調節器控制電動調節閥穩定管道內蒸汽壓力；壓力測量為二線制4-20mA輸出壓力變送器，壓力變送器量程0-1.6MPa；自動控制系統通過調節器自動將壓力穩定在0.8MPa；壓力低于0.4MPa時下限報警；壓力低于1.0MPa時上限限報警
控制系統首先是控制回路正確接線和上電，本文對此不作介紹；其次設置SWP-NS805-020-23-HL-P參數，這是本文分享的重點。
每一臺SWP-NS805-020-23-HL-P首次使用時都需要設置以下基本參數：
1、儀表輸入信號類型(SL0=12)
2、測量值的小數點位置(SL1=2)
3、第一報警方式組態(SL2=2)
4、第二報警方式組態(SL3=1)
5、PID正作用和反作用選擇(F1=1)
6、PID控制輸出下限限幅(PIDL=0)，通常為0
7、PID控制輸出上限限幅(PIDH=100)，通常為100
8、測量輸入信號量程下限(SVL=0.00)
9、測量輸入信號量程上限(SVL=1.60)
10、控制目標值(SU=0.80)
11、上限報警值(AL1=1.00)
12、下限報警值(AL2=0.40)
13、比例帶(P=根據現場工況設定)
14、積分時間(I=根據現場工況設定)
15、微分時間(D=根據現場工況設定)
16、參數密碼鎖(CLK=132)
一句話說，首次使用的SWP-NS805-020-23-HL-P除了以上16個參數外，其他參數都要保持出廠預設值不動！結合實例和產品說明書我們開始SWP-NS805-020-23-HL-P參數設置：
①在儀表上電自檢完成后按SET鍵，讓PV顯示CLK，通過▲和▼鍵將SV顯示的數字修改為132，在此狀態下同時按下SET鍵和▲鍵30秒，儀表即進入二級參數設定。
②二級參數首先顯示的就是SL0，PV顯示參數符號SL0，PV顯示SL0對應的參數值，通過▲和▼鍵修改參數值，修改好參數值后按SET則翻頁到下一個參數，參數設置方法和剛才操作一樣。
③依次將第1-9項二級參數分別設置好
④長按SET鍵5秒返回測量狀態
⑤在測量狀態按SET鍵，讓PV顯示CLK，通過▲和▼鍵將SV顯示的數字修改為132
⑥按SET鍵翻頁參數，參照以上方法依次修改第11項-16項參數值
⑦長按SET鍵5秒返回測量狀態
⑧在測量狀態長按SET鍵4秒，進入控制目標值設定，此時PV顯示SU，通過▲和▼鍵修改SV顯示的值為所需要控制目標值
⑨按SET鍵保存
⑩按復位鍵返回測量狀態
完成這10個步驟后，SWP-NS805-020-23-HL-P參數設置即完成。在系統處于正常工作狀態時僅需要設置PID這三個參數即可完成系統系統調試，詳細操作可認真閱讀SWP-NS805-020-23-HL-P說明書。
