測量依據：JJG229-2010《工業鉑、銅熱電阻檢定規程》。
測量方法：采用比較法進行測量。
測量環境：環境溫度20±2℃，相對濕度＜85%。

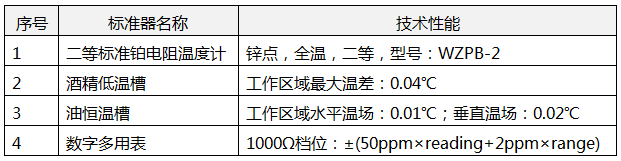

表1 計量標準設備
1、建立數學模型及不確定度來源分析
①數學模型
檢定點0℃，測量誤差的數學模型：
檢定點100℃，測量誤差的數學模型：
以上公式中，
為被檢鉑電阻在冰點槽中測得的偏離0℃的差；
為標準鉑電阻在冰點槽中測得的偏離0℃的差；
為被檢鉑電阻在100℃恒溫槽中測得的偏離100℃的差；
為標準鉑電阻溫度計在100℃恒溫槽中測得的偏離100℃的差。②不確定度傳播率
公式中，靈敏系數分別為：
③測量不確定度來源
工業熱電阻校準的不確定度評估包括：
a、標準鉑電阻溫度計引入的不確定度
標準鉑電阻溫度計自熱效應引入的不確定度；標準鉑電阻溫度計穩定性引入的不確定度；標準鉑電阻溫度計Rtp引入的不確定度；數字多用表測量引入的不確定度
b、測量被測工業鉑電阻時引入的不確定度
數字多用表的準確度引入的不確定度；恒溫槽垂直溫場引入的不確定度；恒溫槽水平溫場引入的不確定度；被測工業鉑電阻重復測量引入的不確定度。
2、標準不確定度評定
以工業熱電阻校準為例，分析100℃校準點的測量不確定度。
①標準鉑電阻自身引入的不確定度評定
a、標準鉑電阻自熱效應引入的不確定度u1
采用B類方法評定。二等標準鉑電阻的自熱效應，查檢定規程為4.0mK，按均勻分布，其擴展不確定度為：
b、標準鉑電阻穩定性引入的不確定度u2
采用B類方法評定。二等標準鉑電阻的穩定性，查檢定規程為14mK，按均勻分布，可得：
c、標準鉑電阻溫度計Rtp引入的不確定度u3；
采用B類方法評定。二等標準鉑電阻的Rtp，查檢定規程為10mK，按均勻分布，可得：
d、數字多用表準測量引入的不確定度u4；
采用B類方法評定。由數字多用表測量，而直接引用檢定證書中給出的值時的不確定度評估，由于和是用不同電測設備測得，測量誤差之間互不相關。因此，可用方差合成的方法得到：
為檢定周期內Rtp的穩定性。按照上述得到得
測量的最大誤差，可按均勻分布估算
③測量被測溫度計時引入的不確定度
a、數字多用表的準確度引入的不確定度u5
采用B類方法評定。測量被測工業鉑電阻時，用數字多用表歐姆檔進行測量，根據其說明書1000Ω量程誤差為±(50ppm×reading+2ppm×range)，取其半?yún)^(qū)間，服從均勻分布
換算成溫度：
b、恒溫槽垂直溫場引入的不確定度u6
采用B類方法評定。恒溫槽在其溫場的最大垂直溫差不超過0.02℃，按均勻分布，取k=
可得：
c、恒溫槽水平溫場引入的不確定度u7
采用B類方法評定。恒溫槽在其溫場的最大水平溫場不超過0.01℃，按均勻分布，取k=
可得：
d、被測鉑電阻溫度計測量重復性引入的不確定度u6
采用A類方法評定。重復性測量數據見表3。

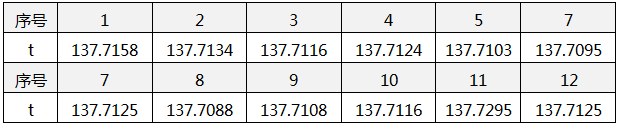

表3 被測鉑電阻溫度計重復測量數據(Ω)
計算試驗標準偏差：
實際以測量4次的算術平均值作為測量結果：
換算成溫度：
3、合成標準不確定度及擴展不確定度
①合成標準不確定度
以上各分量獨立不相關，按方和根得合成標準不確定度：
②擴展不確定度
取包含概率p=95%，包含因子k=2，擴展不確定度為 ：
作者：孫德慧
