NPN和PNP型傳感器在和PLC連接時如何接線？需要注意些什么？

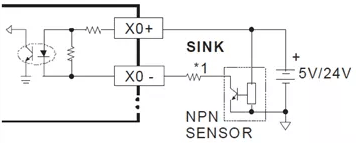

圖1 NPN型傳感器和PLC的接線方式
NPN類傳感器在有信號觸發的時候，信號輸出線和V0線相連，相當于輸出0V(5V/24V-)。NPN型傳感器和PLC連接的時候，只能接漏型接法。

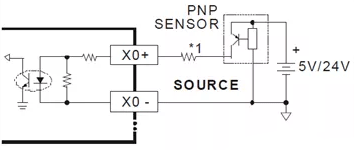

圖2 NPN型傳感器和PLC的接線方式
PNP類傳感器在有信號觸發的時候，信號輸出線和VCC線相連，相當于輸出VCC(5V/24V+)。PNP型傳感器和PLC連接的時候，只能接源型接法。
如何理解源型和漏型接法？
源型接線：源型輸入就是高電平有效，意思是電流從輸入點流入；漏型接法：漏型輸入就是低電平有效，意思是電流從輸入點流出。
NPN和PNP型傳感器類型選擇混淆了，如何處理？
NPN型傳感器如何轉換為PNP型傳感器使用：電源正和信號線之間接一個上拉電阻輸出邏輯和NPN輸出的邏輯是相反的，即晶體管導通時(傳感器有信號觸發時)PLC輸入為OFF，沒有導通時PLC輸入為ON。上拉電阻的阻值根據PLC最小ON電壓和PLC輸入點的內阻來決定。公式：PLC的最小ON電壓=傳感器的電源電壓×[PLC輸入點內阻/(PLC輸入點內阻+上拉電阻)]。
