昌暉儀表結合案例分享音叉料位開關在水泥廠收塵設備上應用的控制方案、控制電路圖以及音叉料位計開關使用注意事項。

堅固水泥有限公司1500t/d生產線的熟料入庫采用的是鏈斗機。篦冷機漏下的碎小熟料經拉鏈機由U型倉直接卸入鏈斗機。由于物料呈粉狀，卸料時會被篦冷機內的風吹出，造成了嚴重的環境污染。為解決粉塵污染問題，使用音叉料位開關對原電氣系統進行改造。

改造方案
在U型倉的下端安裝汽缸閥，當料下滿U型倉時，汽缸閥打開卸料。到下限時，汽缸閥閉合。由于形成了料封，阻止了篦冷機內空氣的向外排放。U型倉有2個入口，需要在入口處分別安裝1臺音叉料位開關，用來檢測滿倉信號。U型倉下端裝1臺音叉料位開關，用來檢測料位下限信號。為防止音叉失靈時引起堵料或空倉，加裝了手動開停按鈕SB1、SB2。音叉料位開關安裝示意見圖1，其控制電路見圖2，其中KA為中間繼電器，KM為電磁閥。由電磁閥控制汽缸閥工作。

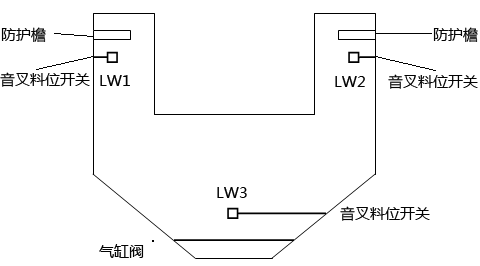

圖1   音叉料位開關安裝示意圖

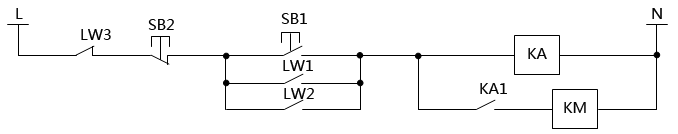

圖2   音叉物位開關現場應用的控制電路

注意事項
1、音叉料位開關水平安裝時需要注意兩個叉股應水平放置。
2、音叉料位開關要避免安裝在料位變化極小的死角中，還應盡量避開料的直接沖擊，在下料口處安裝時可在音叉料位開關的上方料倉內壁上焊接角鐵防護檐。
3、下限音叉料位開關要高于汽缸閥一定高度(該廠設為300mm)，以免空倉情況發生。

實施效果
由于物料呈粉末狀，并且無黏性，內此音叉料位開關能夠滿足工藝需要，改造后經過幾個月的觀察，地坑不再發生冒灰現象，生產環境得到好轉。
