UPS蓄電池容量計算方法很多，各行各業都有相應的計算方法選擇的側重點，下面收集UPS行業中常用的幾種計算方法，供大家參考。同時昌暉儀表注意到現有部份行業中UPS系統的負荷當電力出現問題時，負荷會分時段變化，此類系統中蓄電池容量的計算與選擇也是眾說紛紜，在此提供昌暉儀表的計算方式供大家討論。
昌暉儀表關于UPS蓄電池容量計算方法介紹

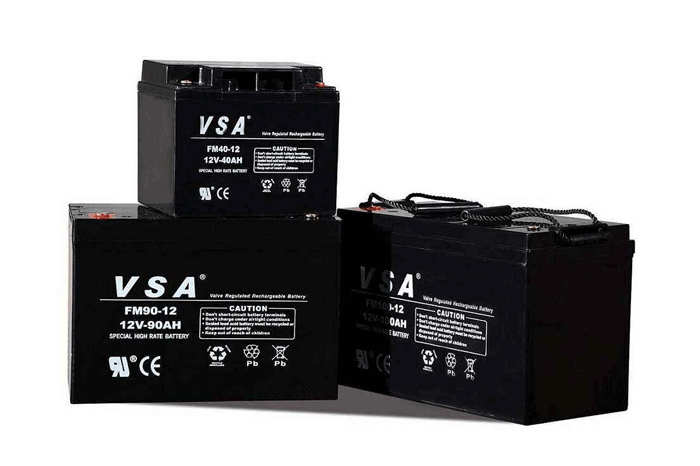

首先昌暉儀表需要明確一下蓄電池容量的概念，根據YD/T799-2002標準定義，蓄電池容量(AH)是指在標準環境溫度下(25℃)，電池在給定時間指點終止電壓時(1.80V)，可提供的恒定電流(0.1C10)A與持續放電時間(10h)H的乘積(I×T)。
確定了UPS和蓄電池的品牌和UPS系統的后備時間，大家可以根據蓄電池的放電性能參數，通過功率法，估算法以及電源法等計算方法來計算確定蓄電池的型號和容量。

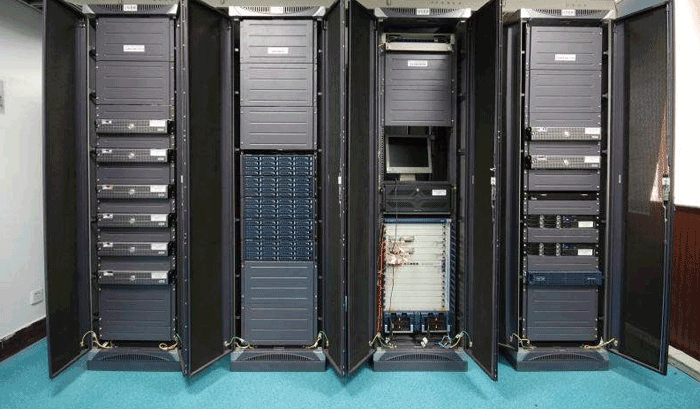

在UPS系統中，市電正常時，市電為能量源，UPS為能量轉換設備，蓄電池為能量?jī)?chǔ)存，后接負荷為能量消耗源，市電出現問題時，蓄電池作為能量源，UPS為能量轉換設備，后接負荷仍為消耗源。
電力常用計算公式為W=U×I×t，P=U×I。在電池作為能量源時同樣適用，也是所有UPS后續蓄電池容量計算的依據所在。
1、恒功率法(查表法)計算UPS蓄電池容量
該方法是能量守恒定律的體現，蓄電池提供的功等于后者稍大于負荷消耗功。W負荷≤W電池；P負荷≤P電池(P電池等于電池實際試驗的恒功率數據)。
P負荷=[P(VA)×Pf]/η
公式中P負荷為電池組提供的總功率；P(VA)為UPS標稱容量(VA)；Pf為UPS功率因子；η為逆變器轉換效率；Pnc為每cell需要提供的功率；n為機器配置的電池?cái)?shù)量；N為單體電池cell數；Vmin為電池單體終止電壓。
具體計算步驟如下：
①P負荷=[P(VA)×Pf]/η
②Pnc=P負荷/(N×n)
在廠家提供的Vmin下的恒功率放電參數表中，找出P電池等于或者稍大于Pnc的功率值所對應的型號蓄電池。如果表中所列的功率值P電池均小于Pnc?？梢酝ㄟ^多組電池并聯的方式達到要求。
恒功率法(查表法)是UPS蓄電池容量計算的最常用方法，蓄電池容量及型號的確定是根據對應型號蓄電池實際試驗數據得來的，電池放電功率數據有限，不能滿足所有放電時間下的電池容量計算。不同電壓等級電池和同電壓等級不同容量電池因提供的恒功率與電池容量值沒有線性關系，故不同電壓等級和容量不可簡單的數字換算來配置，需要嚴格按照提供的恒功率來配置。不同品牌蓄電池的產品性能存在差異，放電參數相差較大，故同容量不同品牌電池也不可以互換。蓄電池恒功率數據都來自與新電池試驗數據，恒功率法(查表法)并沒有考慮蓄電池的折舊以及溫度的變化，故該方法適用于UPS蓄電池運行環境穩定，且UPS負荷長時間在額定容量80%以下運行時選用。
2、估算法計算UPS蓄電池容量
該方法是和電力公式和蓄電池容量概念的體現。根據已經確定的UPS品牌及型號，大家可知蓄電池組最低電壓Umin。
I電池=W電池/(U電池×T)=P電池/U電池
C10=I電池/KCh
公式中C10為蓄電池10小時率容量；KCh為容量換算系數(1/h)-蓄電池不同放電時率不同放電終止電壓下，電池的容量換算表(25℃)
在UPS系統中，多數情況負荷容量是保持不變的，而電池組隨著放電時間逐漸降低的，根據P=U×I可知電池組放電電流逐漸增大。為了計算方便，選擇蓄電池組的最大工作電流為舉例的計算數據。
具體計算如下：
Imax=[P(VA)×Pf]/(η×Umin)
C10=I/KC
公式中Imax為電池組提供最大電流；Umin為電池組最底工作
估算法在計算的公式大家可以看出，由于采用了Umin(電池組最低工作電壓值)，所以會導致要求的蓄電池組的安時容量偏大的局面。這是因?yàn)楫?dāng)蓄電池在剛放電時所需的放電電流明顯小于Imax的緣故。按目前的使用經驗，可以再計算出C10值的基礎上再乘以0.75校正系數。
3、電源法計算UPS蓄電池容量
該方法是在所介紹的UPS后備蓄電池容量計算方法中唯一標準(通信電源設備安裝工程設計規范YD/T5040-2005)支持的方法。此方法是仍舊是電力公式與蓄電池容量概念的結合方法來確認蓄電池的容量，不過該方法比估算法更全面考慮UPS電池在整個服役期間的電池狀態，在電池運行環境溫度變化交大時，更能準確計算出電池的容量。具體計算方法如下：
I=[P(VA)×Pf]/μU
Q≥KIT/H(1+A(t-25))
公式中I為電池組電流；Q為電池組容量；K為電池保險系數，取1.25；T為電池放電時間；H為電池放電系數；U為蓄電池放電時逆變器的輸出電壓(V)(單體電池電壓為1.85V時)；A為電池溫度系數(1/℃)當放電小時率≥10時，取0.006，當1≤放電率＜10時，取0.008，當放電率＜1時，取0.01；t為實際電池所在地最低環境溫度值，所在地有采暖設備時，按15℃考慮，無采暖設備時，按5℃考慮。
此方法比較全面的考慮環境因數以及蓄電池容量衰減，UPS滿荷使用機率較大，以及重要使用場合選用此方法計算配置電池容量。
舉個例子
某品牌80KVA UPS后備時間30min，如何計算電池容量？
該品牌80KVA UPS直流終止電壓為300V及U臨界=300V，直流電壓為348V電池組選用29只12V電池，故N=29，n=6，U終壓=1.75V，UPS的功率因子Pf=0.8，逆變器轉換效率η=0.95。
1、恒功率法計算UPS蓄電池容量實例
P(W)=[P(VA)×Pf]/η=[80×1000×0.8]/0.95=67368.4(W)
Pnc=P(W)/(N*n)=67368.4/(29×6)=387.2(W)
查UPS所配電池恒功率表可知：電池終止電壓為1.75V時放電30min電池提供功率為217W。
電池組數量=387.2/217=1.78，即選用2組120ah，計58節120ah電池。
2、估算法計算UPS蓄電池容量實例
Imax=[P(VA)×Pf]/(η×Umin)=(80×1000×0.8)/(0.95×300)=224.6(A)
查蓄電池不同放電時率不同放電終止電壓下，電池的容量換算表(25℃)可知KCh=0.98。
C10=I/KCh=224.6A/0.98=229(Ah)
按照使用經驗，可在計算的基礎上再乘0.75校正系數。故需要電池安時數為229×0.75=172(Ah)。
即可選用1組172h電池可以滿足負載的使用，根據中達電通12V系列蓄電池容量的設計規格，選用計1組12V200ah電池或者2組12V100ah電池，計29節200ah電池，或者58節100ah電池。
3、電源法計算UPS蓄電池容量實例
Imax=[P(VA)×Pf]/(η×U臨界)=(80×1000×0.8)/(0.95×300)=224.6(A)
Q≥KIT/{Hηk[1+A(t-25)]}≥1.25×224.6×0.5/{0.4×0.8[1+A(t-25)]}≥438ah
30min電池的容量換算系數取0.4，(引用該電池不同放電時率不同放電終止電壓下，電池的容量換算表)，溫度為25℃。
因電池組在實際放電過程中，放電電流明顯小于Imax的緣故，按照使用經驗，可在計算的基礎上再乘0.75校正系數。
