檢查儀表供電回路的接線如圖1所示。切斷24V電源箱的供電，把24V電源輸出母線定為起點接入毫伏電壓信號，用數字萬用表在回路的終點4號儀表處測量毫伏電壓，測量其他儀表的操作方法相同。根據測得的毫伏電壓與極性，就能確定回路接線是否正確。回路接線反了測得的毫伏電壓極性將是反的；回路接線錯串到其他儀表上或連接導線有故障，在終點就測不到毫伏電壓。查線時只需考慮起點和終點，即查線是越過所有中間接點直接測試終點。起點和終點可以任意確定，沒有圖紙的場合可采用本法判斷接線是否正確。通常毫伏電壓的范圍為20-100mV，可根據回路的阻抗進行調整，目的就是使回路對輸入的毫伏電壓呈高阻抗，使毫伏信號在回路中的損失很小。

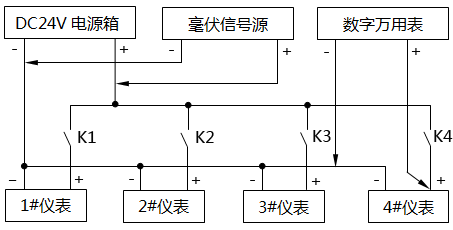

圖1 毫伏信號源回路插線示意圖
對兩線制電流回路，可以用小于4mA的電流信號源查線，在起點接入電流信號，在終點用數字萬用表測量負載電阻或輸入電阻兩端的電壓，也可以確定回路接線是否正確。
