近期昌暉儀表協助某廠處理了一起停電的高壓柜出現接地信號的故障，本文對這個因感應電動勢引發接地報警的故障現象、故障診斷及處理過程做了詳細記錄，希望對大家有所啟發。

【故障設備】某高壓配電柜中的接地繼電器。
【故障現象】中央控制室的值班電工在值班時，多次發現中央信號屏有間斷性的接地信號出現。
【診斷分析】
①經昌暉儀表制造有限公司電氣工程師仔細檢查，各條運行線路都在正常狀態，沒有發生接地故障。發出接地信號的是2#變壓器高壓開關柜中的接地繼電器，動作整定值為30mA。
②然而，此時這臺35kV的高壓柜正處于停電檢修階段，隔離開關和斷路器都已經斷開，而且在停電前，其一、二次回路沒有出現任何故障。
③對高壓柜中的接地回路進行檢測，發現確實存在斷斷續續的接地電流，其數值在40mA左右。

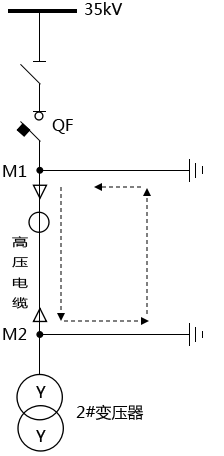

④進一步檢查，發現了產生接地電流的兩個因素：一是2#變壓器高壓側的供電電纜，與其他4條高壓電纜都敷設于電纜溝中的同一支架、同一層面上，彼此之間的距離很近，而這4條高壓電纜都在運行中，于是，在2#變壓器的電纜中產生了感應電動勢E；二是2#變壓器停電后，在高壓柜斷路器QF下端的M1處、變壓器前端的M2處各掛有一組接地線。于是，感應電動勢E通過這兩組接地線和大地構成了電流閉合回路，即產生了感應電流i，如下圖中虛線所示。當感應電流數值大于30mA時，接地繼電器動作，發出接地信號。

【故障處理】高壓柜檢修完畢后，拆除M1、M2處的接地線，重新投入運行，接地信號不再出現。
【經驗總結】當某導體的周圍存在其他帶電導體時，某導體上就會產生感應電動勢，如果形成閉合回路，就會產生感應電流。
