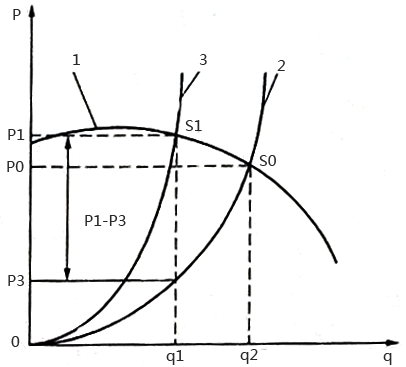

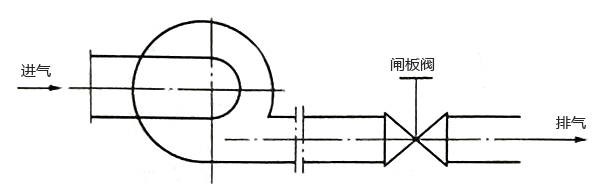

圖2所示為風機出口節流控制特性曲線，其中曲線2為控制閥全開時管路的性能曲線，此時工作點為S0。若使流量減小，將控制閥關小，管路局部阻力系數增加，管路曲線變為3，工作點移到S1，以滿足流量q=ql的要求。但在q=q1時，管路所需要的能量僅為P3就夠了，而此時風機所產生的能量P1大于P3，多余的能量P1-P3完全消耗在控制閥產生額外的節流損失上?？梢姡@種控制本身是不經濟的。盡管如此，這種控制方式畢竟不需要復雜的控制設備，而且控制簡單可靠，因而多用于小功率的離心式風機。


                                                                       圖2  風機出口節流控制特性曲線

2、控制擋板
控制擋板也稱調節擋板，它可安裝在風機的入口端或出口端，但大多數安裝在入口端，這也屬于節流控制。

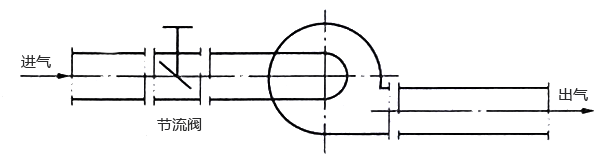

                                                            圖3   風機入口節流控制系統示意

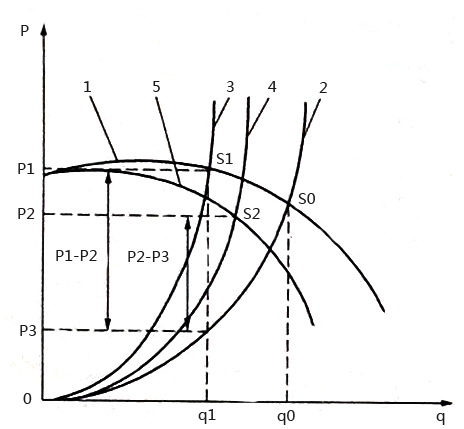

圖4所示為風機入口節流控制特性曲線，與出口控制相比，當入口擋板關小時、不

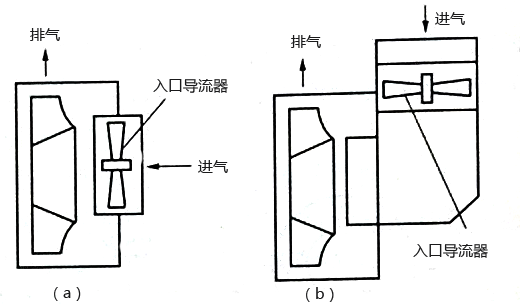

離心式風機最常用的入口導流器有軸向?qū)Я髌骱蛷较驅Я髌?，如圖5所示。軸向?qū)?/span>流器由若干個扇形葉片構成，安裝在風機進葉口，葉片上有可沿葉片軸線轉動的轉軸，在控制機構作用下葉片可統一繞葉片軸轉動，以改變裝置角徑向?qū)Я髌饔蓪?dǎo)流葉片構成的，導流葉片沿葉輪的徑向安裝在風機進口，并可繞葉片軸線擺動，以控制風量和風壓。這兩種導流器控制方便、可靠。

                                     圖5  風機入口導流器     備注：(a)軸向?qū)Я髌鳎?b)徑向?qū)Я髌?br />
4、導葉(靜葉)控制機構

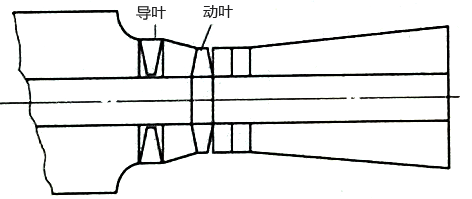

導葉(靜葉)控制機構如圖6所示。流體流出葉輪后有圓周分速度，使流體產生旋轉運動，對于軸流式風機來說是一種能量損失，為了減少這一損失，可在軸流式風機的葉輪前、后或前后均設置導葉。

                                                               圖6  導葉(靜葉)控制機構
①在葉輪后放置導葉
當流體從葉輪流出時，其圓周分速度經導葉后改變了流動方向，并將流體旋轉運動的動能轉換為壓力能，最后使流體沿軸向流出。
②在葉輪前設置導葉
前置導葉使流體在進人葉輪之前先產生反預旋，因而流體通過葉輪時獲得能量較高，這樣，可使風機的體積相應減小。
③葉輪前后均設置導葉
這種型式是單個葉輪后置導葉和前置導葉的綜合、工作效果較好。

若前置導葉或后置導葉或前后均置導葉中的前置導葉做成可轉動的，則可進行工況控制，這也是軸流式風機風量控制的一種手段。

5、動葉安裝角控制機構

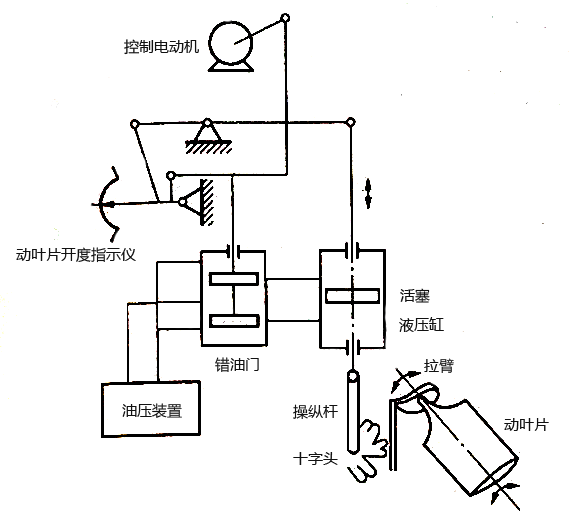

軸流式風機葉輪的葉片安裝角若可改變。則可使風機的流量發生較大變化，從而改變了風機的性能曲線形狀，而風機的全壓變化不大，這就非常適合于流量控制。動葉控制機構有以下兩種情況：①在風機停轉時，改變動葉安裝角；②在風機運行中，隨時改變動葉安裝角。其傳動方式有機械式和液壓式。液壓式動葉控制機構示意如圖7所示。

                                                                    圖7  動葉安裝角控制機構示意

動葉控制機構的基本控制過程是：操縱電動機(伺服機)接受鍋爐控制系統來的信號，通過杠桿使錯油門活塞偏離中間位置(假設向上)，油壓裝置來的壓力油經錯油門和油管路進入液壓缸活塞下，使液壓缸油活塞向上，帶動操縱桿和十字頭也向上，通過拉臂使動葉片轉動。在液壓缸活塞向上的同時，通過杠桿傳動機構，使錯油門活塞回到中間位置，同時也指示了動葉片的旋轉角度(或開度)。

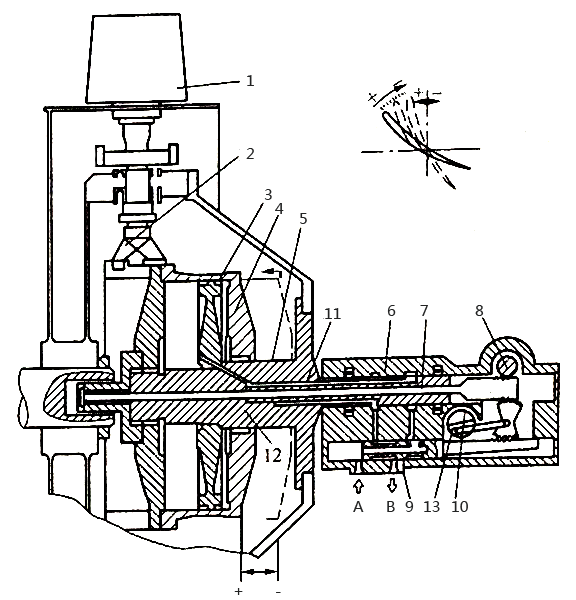

德國生產的TLT動葉可調軸流式風機液壓控制機構如圖8所示。

                                                     圖8  TLT動葉可調軸流式風機液壓控制機構
備注：1-葉片；2-控制桿；3-活塞；4-油缸；5-接收軸；6-控制頭；7-位置反饋桿；8-顯示輸出軸；9-控制滑閥；10-伺服電動機輸入軸；11-油通路；12-油通路；13-滑塊；A-壓力油口；B-回油口

動葉片在運行時通過液壓控制機構可以改變?nèi)~片的安裝角并保持在一定位置上。液壓缸的軸線上鉆有二個孔，稱為中心孔，它是為了安裝位置反饋桿，此反饋桿一端固定于缸體上，另一端通過軸承與反饋齒條連接，這樣位置反饋齒條做軸向往返移動，反饋齒條帶動輸出軸(顯示軸)，輸出軸與一傳遞桿彈性連接在機殼上顯示出葉片角度的大小。同時，又可轉換成電信號引到控制室作為葉片角度的開度指示，另外，反饋齒條又帶動傳動控制滑閥(錯油門)齒條的齒輪，使控制滑閥復位。

液壓缸軸中心孔的周圍鉆有4個孔，是使缸體做軸向往返運動的供油回路。葉片裝于葉柄的外端，每個葉片可用6個螺栓固定在葉柄上，葉柄由葉柄軸承支承，平衡塊用于平衡離心力，使葉片在運轉中可調。

液壓缸的軸固定在風機轉子罩殼上，并插入風機軸孔內同轉子一同轉動，軸的一端裝液壓缸缸體和活塞(固定于軸上)，另一端裝控制頭，液壓缸的軸和風機軸同步轉動，而控制頭則不轉動，油室的中間和兩端同軸間的間隙都是靠齒形密封環密封的，使油不至于大量泄出或由一油室漏入另一油室。

控制滑閥裝在控制頭的另一側，壓力油和回路管道通過控制滑閥與兩個壓力油室連接?？刂苹y的閥芯與傳動齒條鉸接，傳動齒條與裝配在滑塊上的小齒輪嚙合，和小齒輪同軸的大齒輪與反饋桿相嚙合。在與伺服電動機連接的輸入軸(控制軸上)偏心地裝有約5mm的金屬桿，嵌入到滑塊的槽道中。液壓控制機構的動作原理如下：
①當信號從輸入軸（伺服電動機帶入）輸入要求“+”向位移時，控制滑閥左移，壓力油從進油管A經過油通路11送到活塞左邊的油缸中，由于活塞無軸向位移，油缸左側的油壓就上升，使油缸向左移動，帶動控制桿偏移，使動葉片向“+”向位移。與此同時，位置反饋桿也隨著油缸左移，而齒條將帶動輸入軸的扇齒輪逆時針轉動，但控制滑閥帶動的齒條卻要求控制軸的扇齒輪做順時針轉動，因此位置反饋桿就起到彈簧的限位作用。當調節力過大時，彈簧不能限制住位置，所以葉片仍向“+”向移動，即為葉片調節正終端的位置。
②當油缸左移時，活塞右側缸的體積變小，油壓也將升高，使油從油通路12經回油管B排出。
③當信號輸入要求葉片“-”向移動時，控制滑閥右移，壓力油從進油管A經通路12送到活塞右邊的油缸中，使油缸右移，而油缸左邊的體積減小，油從通路11經回流管B排出。整個過程正好與上述①、②過程相反。

從上述動作過程可以看出，當伺服電動機帶動輸入軸正、反轉動一個角度時，滑塊在滑道中正、反移動一個位置，液壓缸的缸體和葉片也相應在一定的位置和角度下固定下來，這樣輸入軸正、反轉動角度也可以換算成葉片的轉動角度。
