昌暉儀表制造有限公司在本文分享使用中的壓力變送器調校流程,變送器調校流程每一個步驟均有不同的調校項目和技術標準,變送器調校人員必須嚴格遵守。
一、變送器調校前準備
校準低量程壓力變送器時,應注意消除液柱差影響;若有水柱修正,校準時應加上水柱的修正值;當傳壓介質為液體時,應保持壓力變送器取壓口的幾何中心與活塞式壓力計的活塞下端面(或標準器取壓口的幾何中心)在同一水平面上。
1、壓力變送器調校前校驗
①按壓力變送器廠家規定的時間進行預熱;制造廠未作規定時,可預熱15min(具有參考端溫度自動補償?shù)膬x表預熱30min)后,進行壓力變送器的調校前校驗。
②校驗在主刻度線或整數點上進行;其校驗點數除有特殊規定外,應包括下限、上限和常用點在內不少于5點。
③校驗從下限值開始,逐漸增加輸入信號,使指針或顯示數字依次緩慢地停在各被檢表主刻度值上(避免產生任何過沖和回程現象),直至量程上限值,然后再逐漸減小輸入信號進行下行程的檢定,直至量程下限值。過程中分別讀取并記錄標準器示值(壓力表校驗除外)。其中上限值只檢上行程,下限值只檢下行程;并做好記錄。
④非故障被檢儀表,在調校前校驗未完成前,不得進行任何形式的調整。
⑤調校前校驗結果,其示值基本誤差小于或等于示值允許誤差的壓力變送器,可不再進行零位和滿量程調整。
2、壓力變送器密封性檢查
①壓力變送器與壓力校驗器緊密連接后,平衡地升壓(或疏空),使壓力變送器測量室壓力至測量上限值(或當?shù)卮髿鈮毫?0%的疏空度)后,關閉隔離閥,密封15min,在最后5min內,其壓力值下降(或上升)不得超過測量上限的2%。
②差壓變送器進行密封性試驗時,其高、低壓力容室連通,同時加入額定工作壓力進行觀察。
3、差壓變送器靜壓誤差試驗(該項是否進行視變送器而定)
①差壓變送器在更換彈性元件、重新組裝機械部件及改變測量范圍以后,均應進行靜壓誤差試驗。
②用活塞式壓力計作壓力源時,接變送器前應加接油水隔離裝置。
③將差壓變送器高、低壓力容室連通后通大氣,測量輸出下限值。引入靜壓力,從大氣壓力緩慢改變至額定工作壓力,穩定3min后,測量輸出下限值,并計算其與大氣壓力時輸出下限值的差值,即為靜壓影響,其值應不大于制造廠的規定。
④若變送器的實際工作靜壓力小于其額定靜壓力時,靜壓誤差可按實際工作靜壓力試驗求得。
⑤若靜壓誤差超過規定值,應在泄壓后將零點遷回,重新進行靜壓誤差調整。

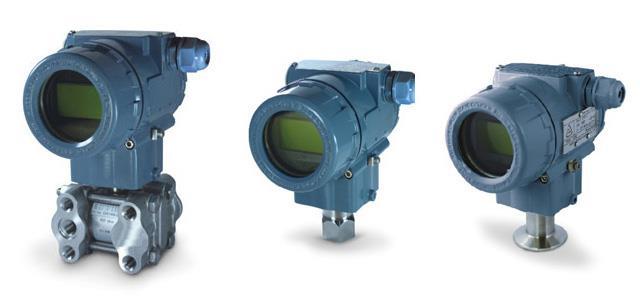

單晶硅變送器YR-ER100系列
二、變送器調校項目與技術標準
1、零位及滿量程校準
①輸入下限壓力信號時,調整變送器輸出電流為物理零位;加壓至上限壓力信號值時,調整輸出電流為滿量程,反復調整直至二者都達到要求。
②根據運行要求進行零點的正遷移或負遷移。
③智能壓力變送器初次校準時,應施加被測物理量進行校準,以后校準可以通過手操器進行。當仲裁檢定時,原則上要求加壓校準。
④反復零點和滿程調整直到滿足精度要求,變送器的基本誤差值、回程誤差值及輸出斷路量程的變化應滿足表1的要求。
表1 變送器的允許誤差值表
準確度等級 0.25 0.5 1.0 1.5 2.5
基本誤差(%) ±0.25 ±0.5 ±1.0 ±1.5 ±2.5
回程誤差(%) 0.2 0.4 0.8 1.2 2.0
輸出斷路量程變化(%) 0.1 0.25 0.4 0.6 1.0
⑤流量變送器當差壓信號在9%以下時,不計基本誤差值及回程誤差值。
2、變送器調校后檢測
校后檢測的步驟與調校前校驗的步驟①~步驟③相同。
3、出具壓力變送器校驗報告
根據實驗室校驗結果出具正式校驗報告,該報告必須由校驗人員親自手寫簽名。
三、變送器校準后工作
1、切斷被校壓力變送器和校準儀器電源(無電源儀表無此項要求)
2、安裝于現場的儀表,其外露的零位、量程和報警值調整機構宜漆封,并貼上有效的計量標簽。
3、壓力變送器調校前校驗和調校后校準記錄整理。
4、壓力變送器安裝回原位,恢復接線。
