彈簧管壓力表校準大多采用比較法。比較法就是對被校壓力表與標準壓力表或砝碼在校驗器上進行逐點比較0.5級以下的普通壓力表都是采用與標準壓力表進行比較；0.5級以上的壓力表大多使用活塞式壓力計與砝碼進行比較。
1、正確選擇標準壓力表
在校準前要正確選擇合適的標準壓力表。標準表的選擇包括準確度等級和量程范圍兩項內容，按《JJG52-2013彈性元件式一般壓力表、壓力真空表和真空表檢定規程》的規定，標準壓力表的允許誤差絕對值不大于被校準壓力表允許誤差絕對值的1/4。因此，標準壓力表的準確度等級應嚴格按照規程進行選擇，選擇方法是：0.25級的標準壓力表可用來校準1.6級以下的一般壓力表；0.4級的標準壓力表可用來校準2.5級以下的一般壓力表。為了不使標準壓力表受損，其使用上限通常不應超過其測量上限的70%，所以標準壓力表的量程要比被校表量程大40%以上；由于壓力表及精密壓力表的量程系列是有限的，按上述要求選擇時，向相近的量程范圍靠近就行了。
2、彈簧管壓力表校準的操作
彈簧管壓力表的校準，只需要一臺壓力表校驗器和一只精度符合規程要求的標準壓力表。其配置如圖1所示。操作步驟如下：

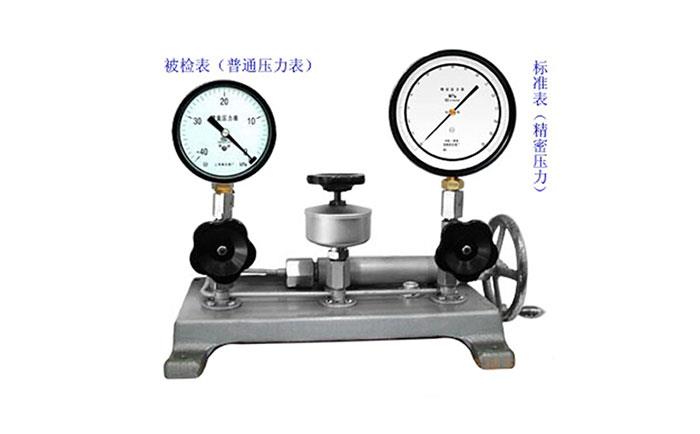

圖1 壓力表校準配置示意圖
①首先把傳壓介質灌滿油杯，打開單向閥門，緩慢的旋轉手輪，觀察油路是否暢通，然后，把標準壓力表和被校壓力表分別裝在單向閥門1、2的接頭上。
②打開油杯上的閥門，關閉單向閥門，反時針旋轉手輪，將傳壓介質吸入手搖泵內。
③關閉油杯上的閥門，打開單向閥門，順時針旋轉手輪，使油壓作用于標準壓力表和被校壓力表上，在平穩地升降壓力過程中，檢查壓力表指針有無跳動、卡住等現象。
④對標準壓力表和被校壓力表的指示值進行比較。先檢查零點，被校壓力表是帶止銷？帶止銷的指針應緊靠止銷；不帶止銷的指針中心應對準零位。
⑤零點檢查合格后，就可以做線性刻度檢查。一般選擇O%、25%、50%、75%四個點，通過這四個點的校驗，就可大致看出該只壓力表的誤差情況。如果這四個點線性較好，則其他點也不會有太大的誤差，即可做整機校準了。
⑥在做整機校準時，校準點應不少于5點，并應均勻分布在整個刻度范圍內。先對準被校表，誤差看標準表。各點讀數應讀兩次，第一次是在到達預定壓力點時進行，然后是輕敲表殼后進行讀數并記錄數值。誤差計算應是上升和下降兩次輕敲誤差的平均值。
【昌暉儀表經驗之談】彈簧管壓力表校準時正確的操作和讀數方法
①正確的操作方法
用壓力校驗器校準壓力表，看似簡單，但做起來還是有要求的，不是隨意的加壓、降壓就行，而是要按照規程的方法進行，即示值誤差的校準，按標有數字的分度線進行，要逐漸平穩的升壓(降壓)，當示值達到刻度上限后，在此壓力下做三分鐘的耐壓試驗，然后按原來的校準點做平穩的降壓(升壓)作倒序回校。一股要做的有示值誤差、輕敲位移、回程誤差的校準工作。壓力表做上行程校準時，逐漸升壓應從刻度下限開始，而作下行程校準時，逐漸降壓應從刻度上限開始。當壓力表的指針逐漸靠近被校準的刻度值時，應慢慢的升壓(或降壓)，直到壓力表的指針與被校表的刻度值重合。
②正確的讀數方法
校準時要注意正確的讀數方法。采取升壓(或降壓)使被校壓力表指示在被校準的刻度值上，然后去讀取標準壓力表的示值，然后進行兩者的誤差計算，此方法的讀數誤差要小些。因?yàn)闃?biāo)準壓力表的分度線分得較細且指針也細，這樣讀數時視覺誤差也小，可保證讀數誤差小。有的儀表工采取升壓(或降壓)使標準壓力表指不在被校準的刻度值上，然后去讀取被校表的示值，來進行兩者的誤差計算，由于普通壓力表的分度線分的不細且指針也寬，尤其是指針在兩刻度線之間時，很難分辨正確的數值只能估計讀數，顯然讀數誤差也就大了。
3、彈簧管壓力表的調試技能
在校準過程中，如果發現壓力表誤差超差、線性不好等情況，應該進行調整和修理。壓力表可調部位主要是指針、扇形齒輪與連桿，而游絲、底板、彈簧管大多屬于修理項目了。
①指針安裝技能
在彈簧壓力表調校、修理過程中，一般都要把指針取下和裝上許多次，使用起針器取下指針是很方便的；但是把指針裝到壓力表上卻是很有技術含量的，現做詳細介紹。
彈簧壓力表的指針安裝位置有兩種情況，即帶止銷的和不帶止銷的，所謂“止銷”就是儀表盤面上，零點處擋住指針，不使指針跑到零點以下的那個小釘釘，也叫“限止釘”。有的壓力表有止銷，而有的壓力表沒有止銷，安裝指針時就應分別對待。帶止銷的壓力表裝指針的位置，一般是在零點以上標有數字的第一個點上，如一只0-1.0MPa的壓力表，標有數字的點是0.2.0.4.0.6.0.8.1.0幾個點，我們可把壓力升到0.2MPa，再把指針定在0.2MPa位置上。也可以不在第一個點上裝指針，而改在其他點上裝指針，例如，在調整示值時，經過反復調整，還是有一兩個點超差，這時，我們可以通過改變安裝指針的位置，使超差的那一兩個點的差數，分一部分到其他各點上，使各點都有一點誤差而又不超出允許誤差。
不帶“止銷”的壓力表，應該在沒有加壓的情況下，在零點位置上裝指針。壓力真空表是不帶“止銷”的，應該在沒有壓力的情況下，把指針裝在零點的刻線寬度范圍內。
裝緊指針仍很重要。在使用現場我們常見，有的壓力表指針經常處于擺動狀態，有的則快速振動，因此，將指針緊緊地裝在中心軸上是很重要的。通常是用鐘表榔頭將指針敲緊，敲擊時，一只手將指針穩住，使其在敲擊過程中不會擺動，一只手用榔頭敲緊。如果更換指針，還應特別注意指針軸孔是否與中心軸匹配，否則由于指針軸孔大于中心軸，而出現指針安裝不緊固的問題。
②刻度誤差調整技能
A、零點和上限刻度的調整。
刻度誤差的調整可參考圖2-彈簧管壓力表傳動機構示意圖進行。未加壓時把指針固定在零點處，具體操作按以上“①指針安裝技能”的方法進行。然后加壓至上限壓力值，可松開刻度調節螺釘來調整L2的長短，使指針指示到上限刻度線上。通過重復調整，使零點和上限刻度均達到要求為止。

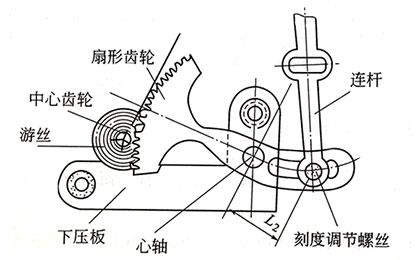

圖2 彈簧管壓力表傳動機構示意圖
B、中間刻度的調整
加壓后如誤差和刻度是正比關系是正誤差將L2調長些；是負誤差將L2調短一些。加壓后，如果零點刻度和上限刻度附近誤差都未超差，而中間刻度超差，并與刻度成正比關系?？烧{(diào)整L2的長短來改變連桿與扇形齒輪之間的夾角，使誤差縮小。當壓力加至刻度的50%時連桿與扇形齒輪的中心線之間的夾角一般應為90°。如果零點刻度和上限刻度附近的誤差不合格，而中間刻度誤差合格時，用前面兩種方法反復調整一般都能解決。
③其他誤差的調整
當某刻度誤差不合格時，通常是中心齒輪與扇形齒輪接觸不良或中心齒輪軸彎曲造成的?？筛鶕?jù)具體原因消除之，如缺牙，需更換同規格的新齒輪。
變差大，一般是傳動機構摩擦過大、連接有松動，或者游絲力矩不足引起的，可根據實際情況進行處理。
④刻度誤差調整方法
在壓力表校準過程中刻度有誤差時，刻度誤差大致有三種情況：a、各點的差數基本一樣；b、差數越來越大或越來越小；c、個別的一兩個點超出允許誤差。而差數前大后小或后大前小的現象，實際上仍屬于第二種情況。對于一、二種情況屬于有規律的變化，調整比較容易。如第一種情況只需重新安裝指針即可。第二種情況的差數越來越大，則應將刻度調節螺釘向外移動，將L2調長一些，以增長力臂；而差數越來越小，則應將刻度調節螺釘向內移動，將L2調短一些，以縮短力臂。第三種情況為不規則的變化，產生的原因較多，調整要復雜些，如拉桿與扇形齒輪的角度不對時，則應調整其角度；游絲的張力不夠時，則應調整或更換游絲；中心軸與表盤不同心時，則應移動機芯位置，使其同心。在調試時應盡量將第三種情況調整成一、二種情況，然后再進行調整就比較容易了。
在調動刻度調節螺釘時，用左手食指夾著刻度調節螺釘?shù)穆菽?，右手拿旋?螺絲刀)撥動螺釘，讓左手食指感覺出螺釘?shù)囊苿?dòng)量。掌握正確的方法，就可以用較少的調整次數撥動到準確位置了。
